MAC-597 IFB-E koppelen in MELCloud Home

Opmerkingen vóórdat je gaat koppelen

  • Het koppelen kan alleen in de MELCloud Home app en dus niet via de webbrowser.
  • Deze Wi-Fi module maakt gebruik van bluetooth.
  • Zorg ervoor dat de unit is uitgeschakeld via de bediening.
  • Deze instructie bestaat uit twee: met ingebouwde  interface of later/zelf ingebouwde interface. Kies in de inhoudsopgave de juist variant.

Koppel proces (ingebouwde Wi-Fi interface)

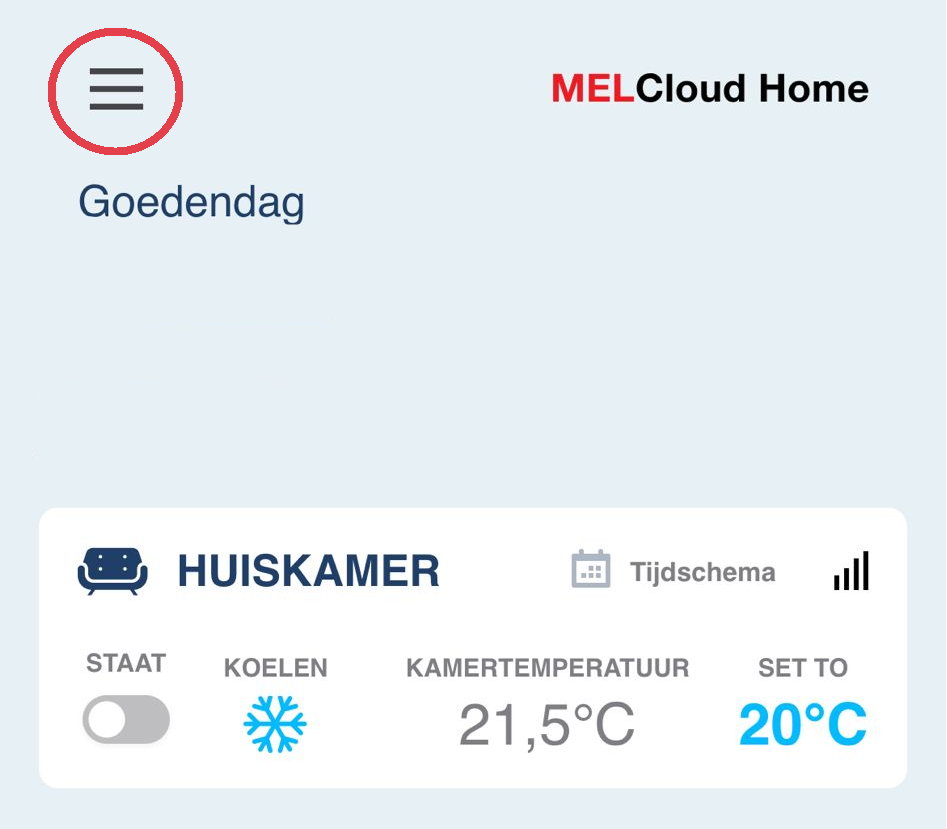

1. Klik op de menu knop links bovenin het scherm



2. Klik op "UNIT TOEVOEGEN"

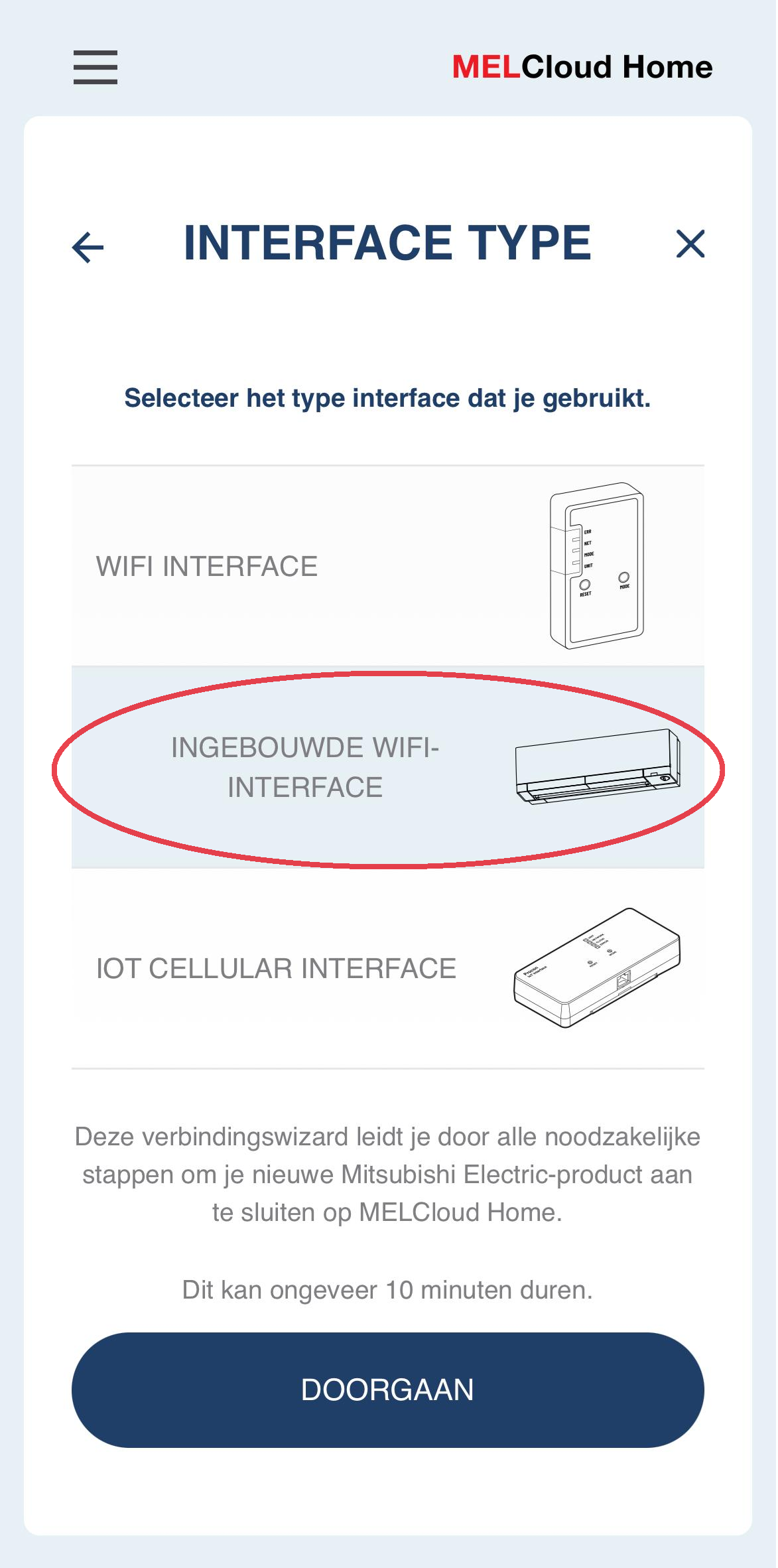

3. Klik op "INGEBOUWDE WIFI-INTERFACE" en vervolgens op "DOORGAAN"

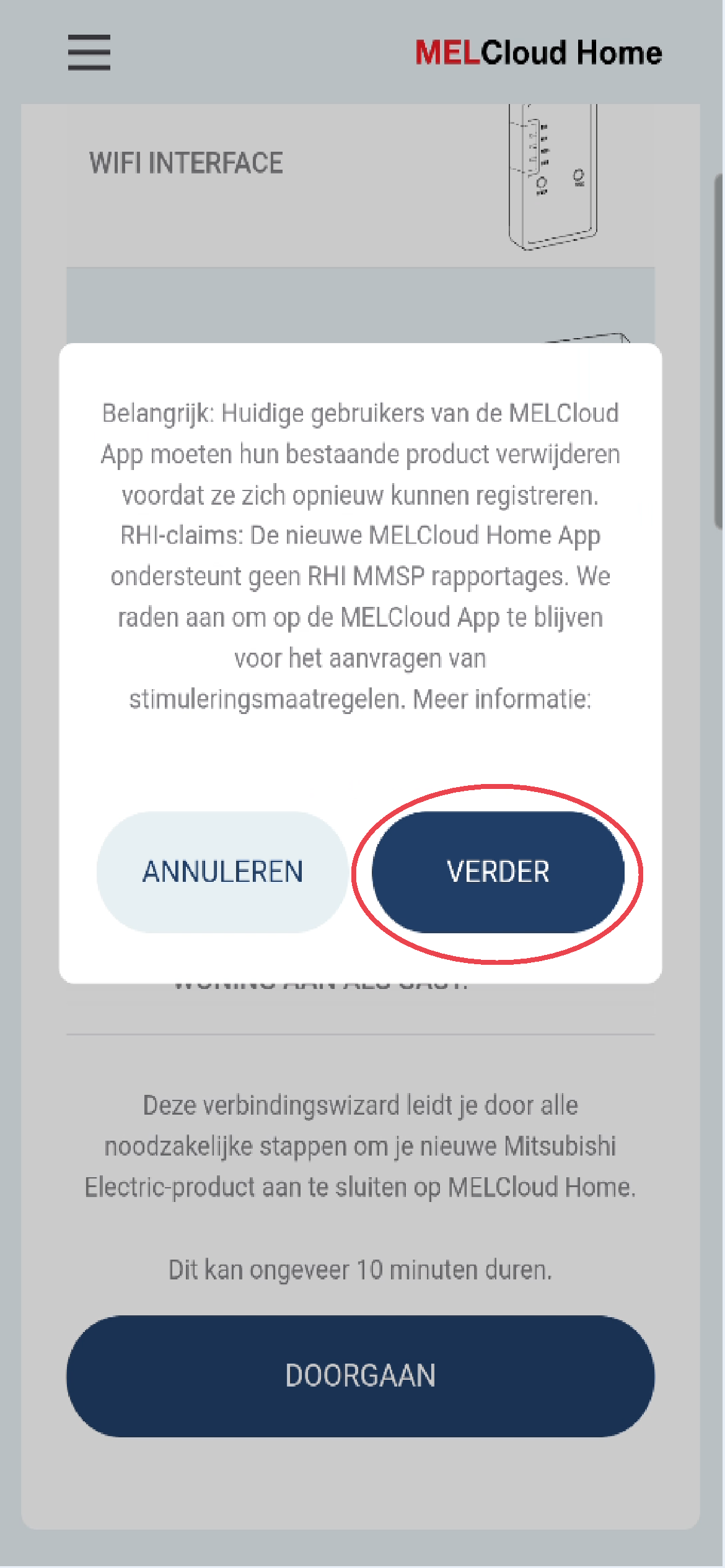

4. Klik bij deze melding op "VERDER"



5. Scan de QR code of vul handmatig de gegevens in die op de achterkant van de module staan en klik op "DOORGAAN"



6. Zet Bluetooth aan mocht dit nog niet het geval zijn en klik op "DOORGAAN"



7. Volg bovenstaande stappen om de module terug te zetten naar fabrieksinstellingen en klik op "DOORGAAN"

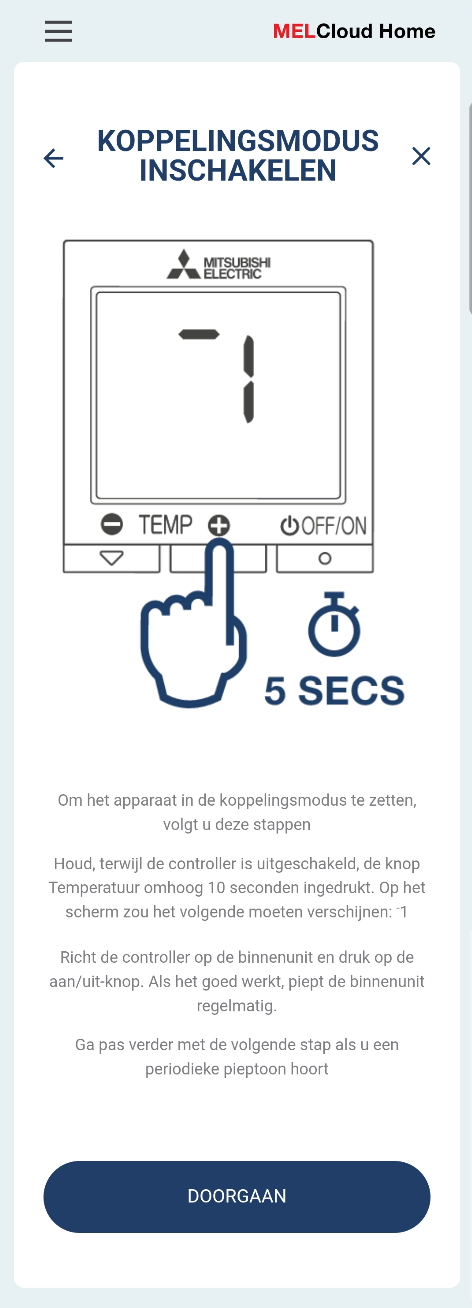

8. Volg bovenstaande stappen om de module in koppelmodus te zetten en klik op "DOORGAAN"

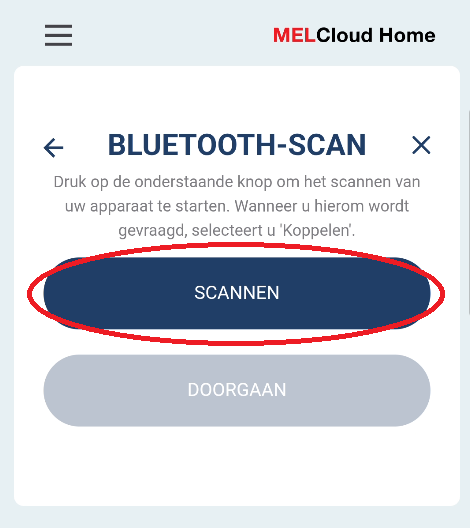

9. Klik op Scannen, zodra je daarop klikt zie je dat de app bezig is te verbinden met de module.
Hier dien je wat geduld te hebben want het laden kan wat langer duren dan je denkt.
Breek het niet tussentijds af maar wacht totdat de app verdergaat.



10. Als het verbinden gelukt is dan hoor je een langere piep en zie je het scherm als volgt, klik ná de piep pas op "DOORGAAN"

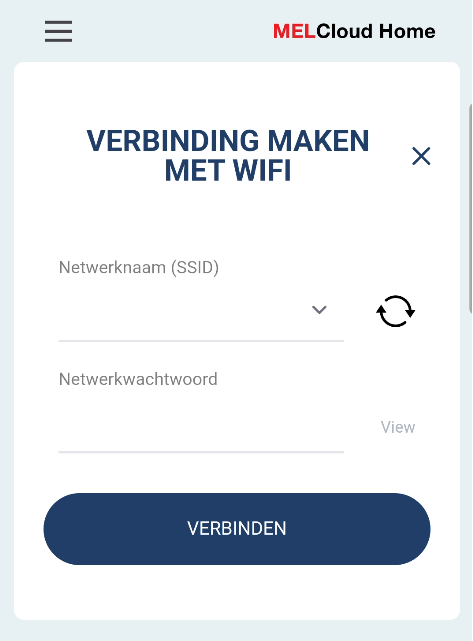

11. Vul jouw Wi-Fi naam en wachtwoord in en klik op "VERBINDEN"

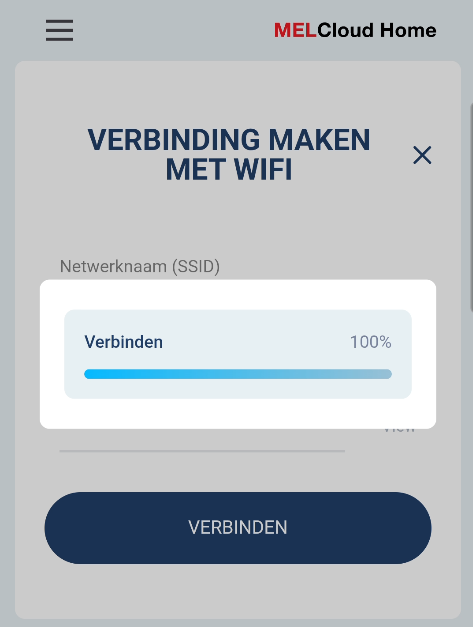

12. Wacht tot de module is verbonden met het Wi-Fi netwerk.
Net als bij het bluetooth verbinden kan dit wat langer duren.
Het kan zijn dat die op 100% ook nog even blijft hangen. Blijf wachten tot de app vanzelf doorgaat.

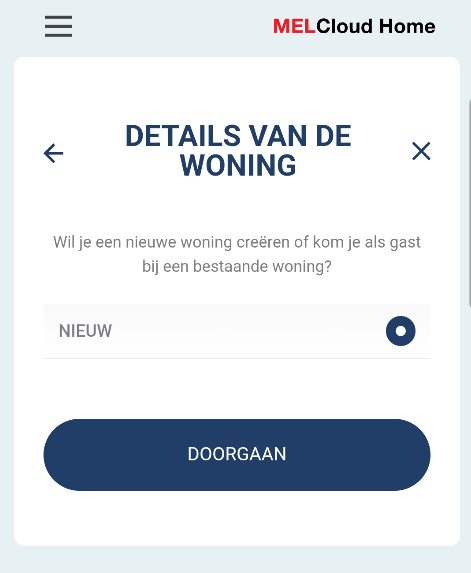

13. Maak een woning aan en klik op "DOORGAAN"

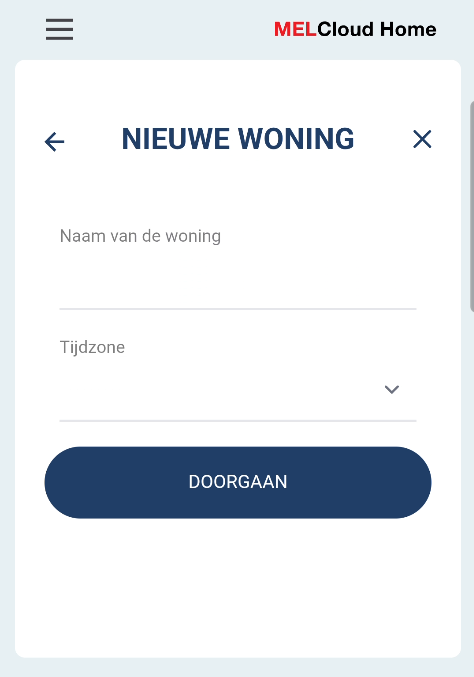

14. Geef je woning een naam, selecteer de tijdzone waar je in zit (Voor Nederland (UTC+01:00) Europe/Amsterdam) en klik op "DOORGAAN"



15. Selecteer het product waar het om gaat (Airconditioning, warmtepomp of WTW unit)

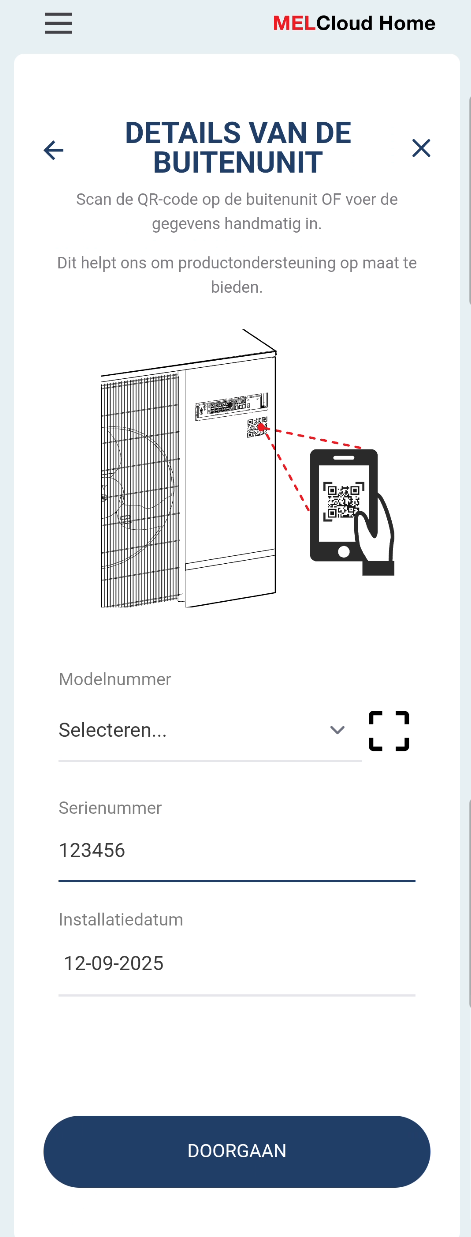

16. Vul de gegevens van het buitendeel in.
Dit kan door de QR-code te scannen of handmatig in te vullen als je niet bij het buitendeel kan.

LET OP: Serienummer is verplicht in te vullen maar daar mag je zelf iets verzinnen bijvoorbeeld volgnummers invullen zoals alleen 1 of alleen 2.

Klik op "DOORGAAN"

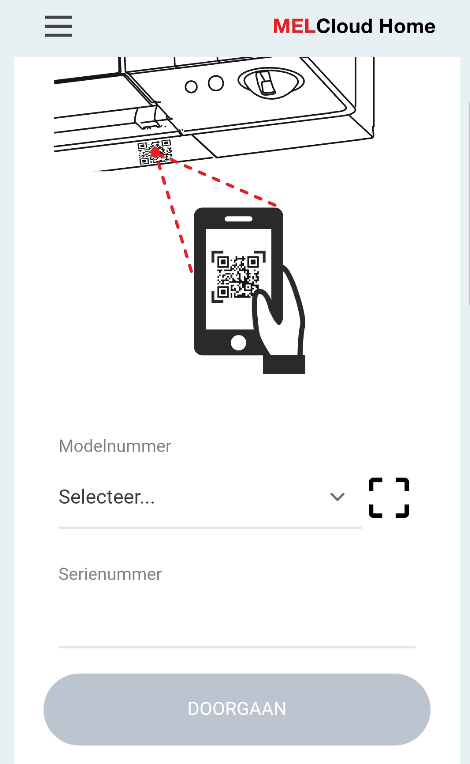

17. Vul de gegevens van het binnendeel in.
Dit kan door de QR-code te scannen of handmatig in te vullen.

LET OP: Serienummer is verplicht in te vullen maar daar mag je zelf iets verzinnen bijvoorbeeld volgnummers invullen zoals alleen 1 of alleen 2.

Klik op "DOORGAAN"



18. Geef jouw binnendeel een naam (positie in huis bijvoorbeeld)
Selecteer een Symbool en klik op "DOORGAAN"

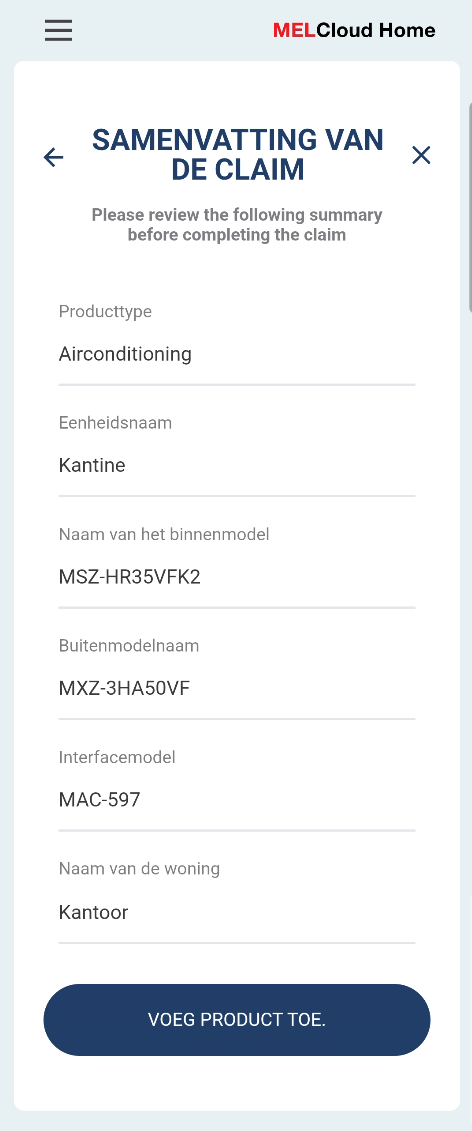

19. Je krijgt nu een overzicht te zien van wat je hebt ingevuld.
Klik op "VOEG PRODUCT TOE."



20. Nu zie je dat het koppelen gelukt is.
Klik op "VOLTOOID"



21. Tot slot zie je het volgende scherm.
Heb je een multi-split buitendeel waar dus nog een binnendeel op is aangesloten klik dan op "VOEG MEER TOE." en ga naar stap 3.
(Stap 16 zal worden overgeslagen)

Heb je een Single-split druk dan op "SLUITEN"



Koppel proces (Wi-Fi interface zelf of later ingebouwd)

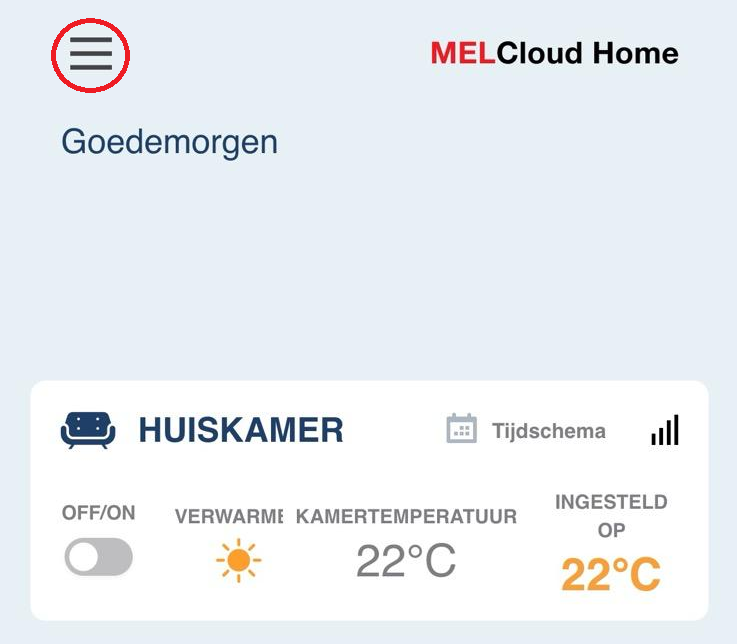

Stap 1.png
1. Klik op de menu knop links bovenin het scherm

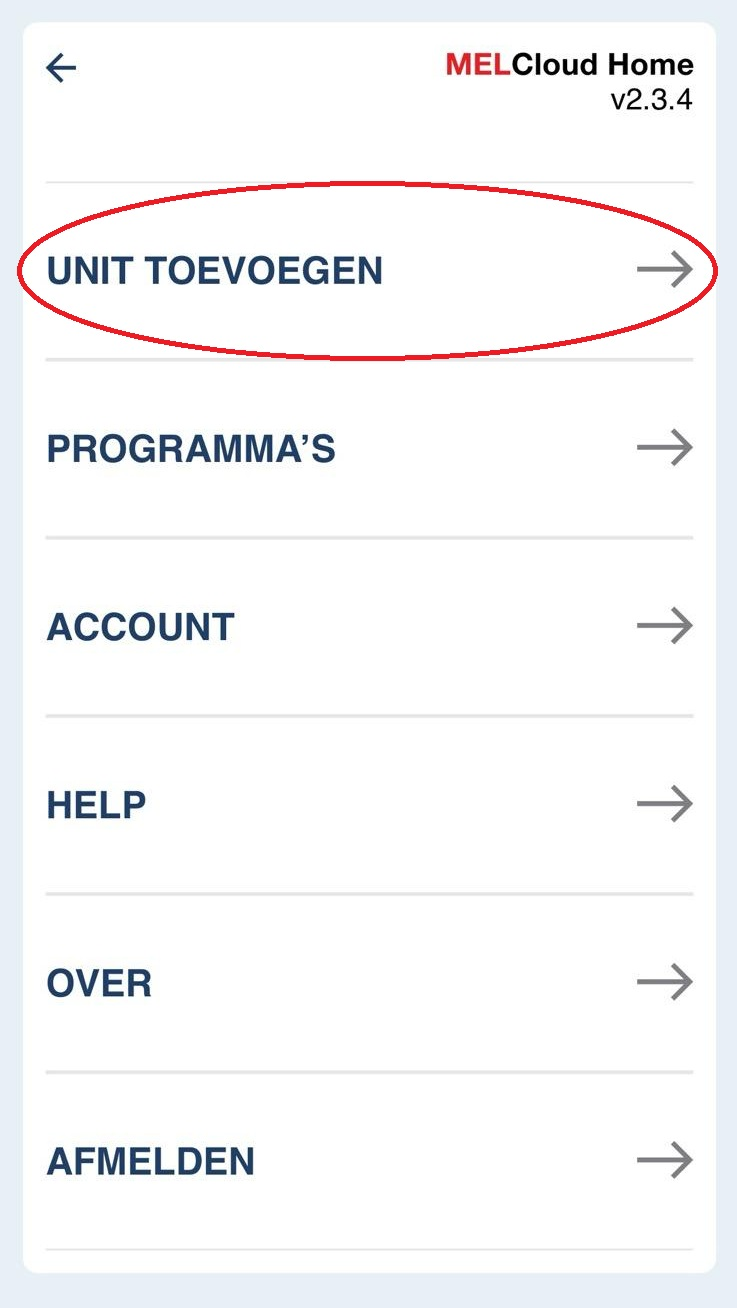

Foto 2.png
2. Klik op "UNIT TOEVOEGEN"

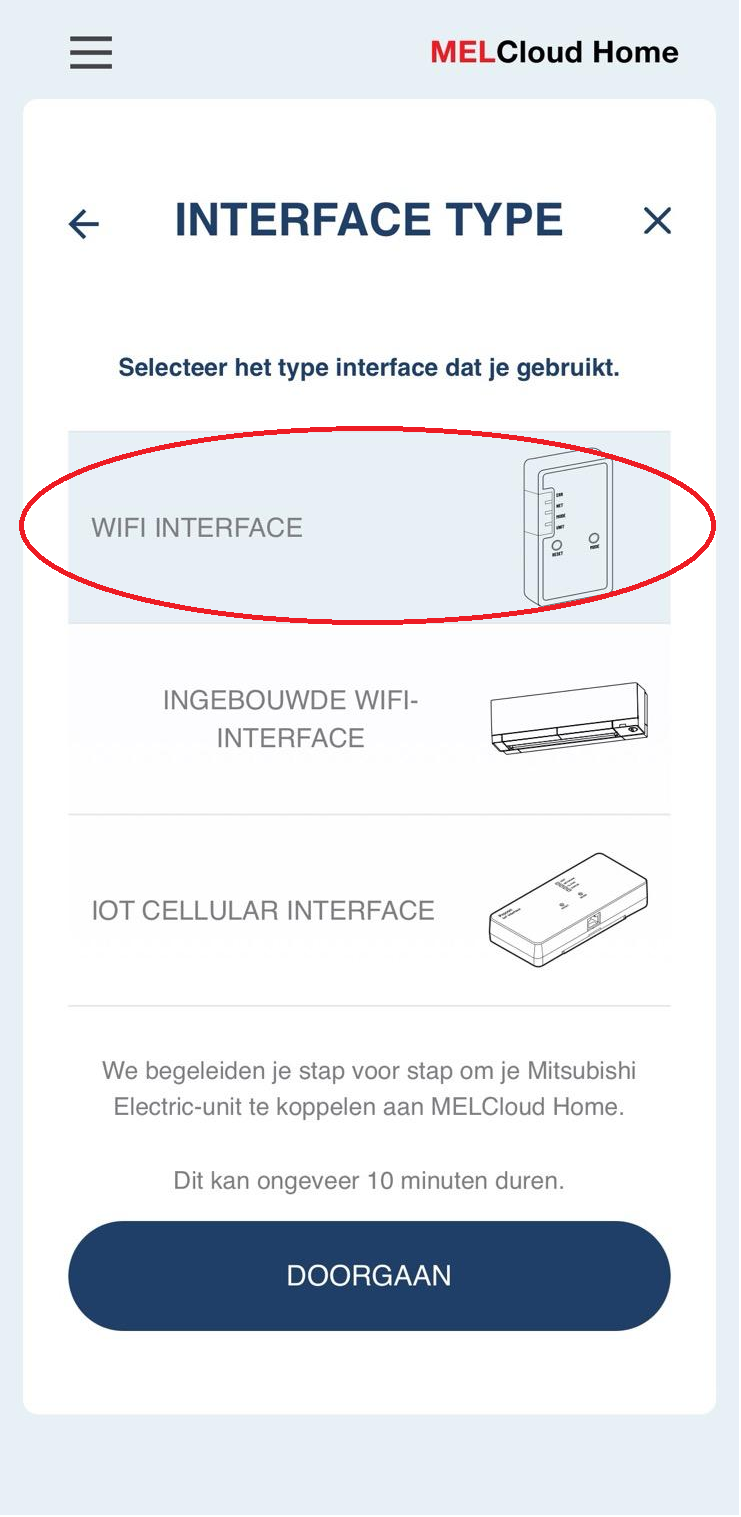

Foto 3.png
3. Klik op "WIFI-INTERFACE" en vervolgens op "DOORGAAN"

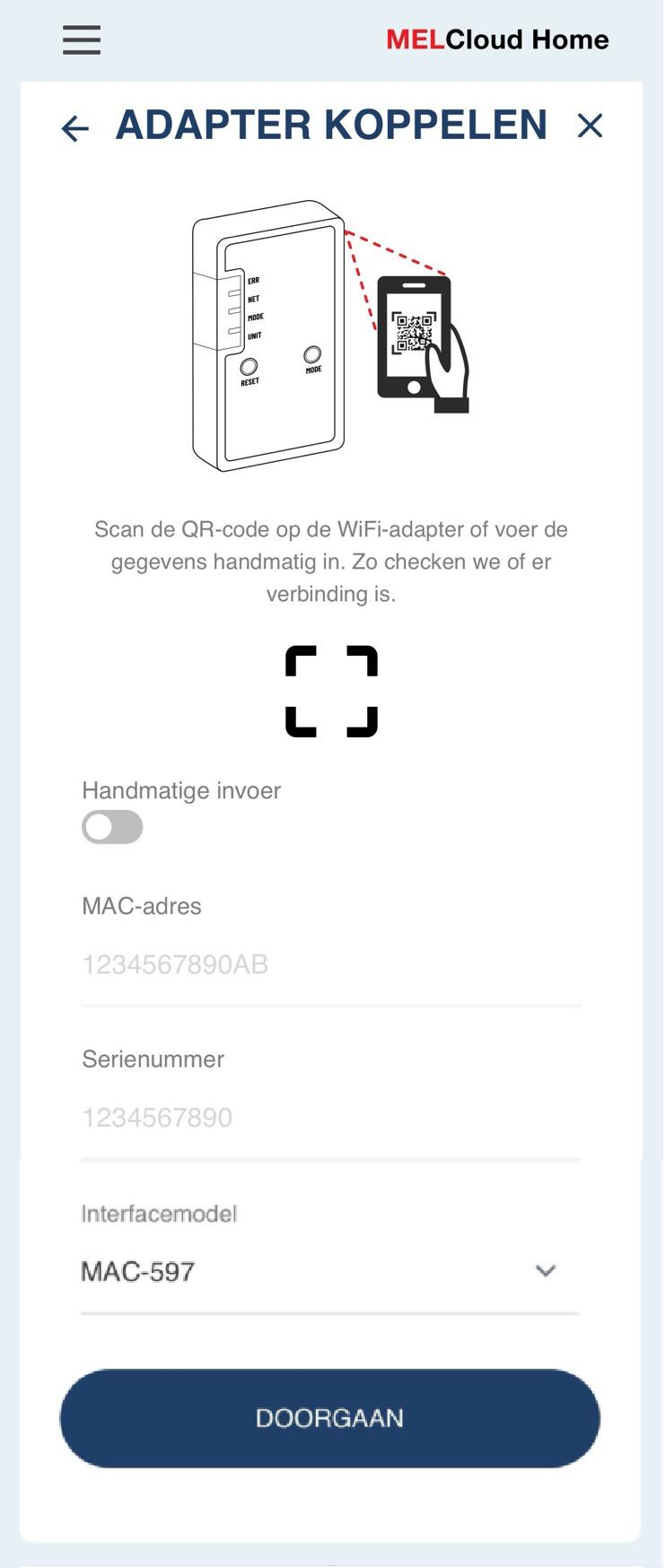

Stap 4.png

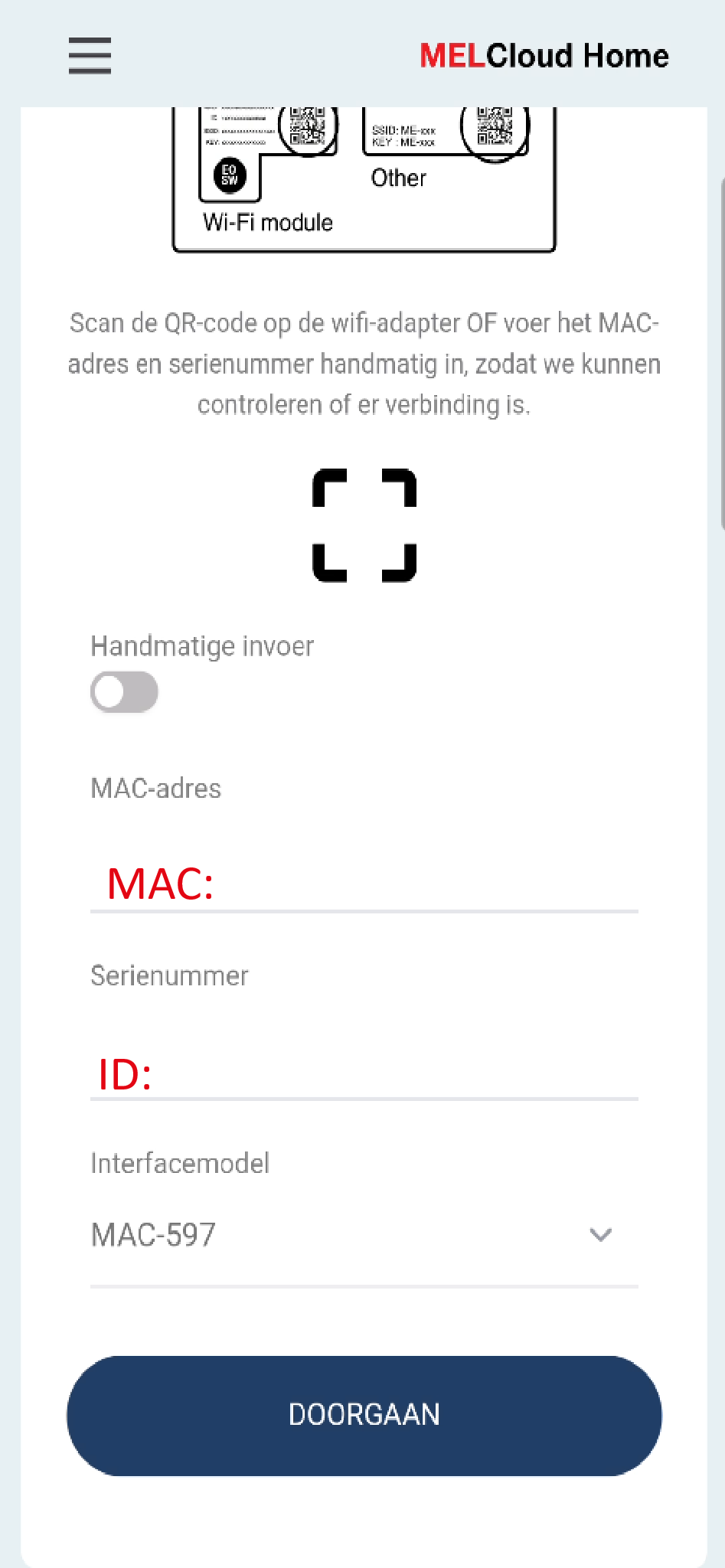

4. Scan de QR code of vul handmatig de gegevens in die op de achterkant van de module staan en klik op "DOORGAAN"

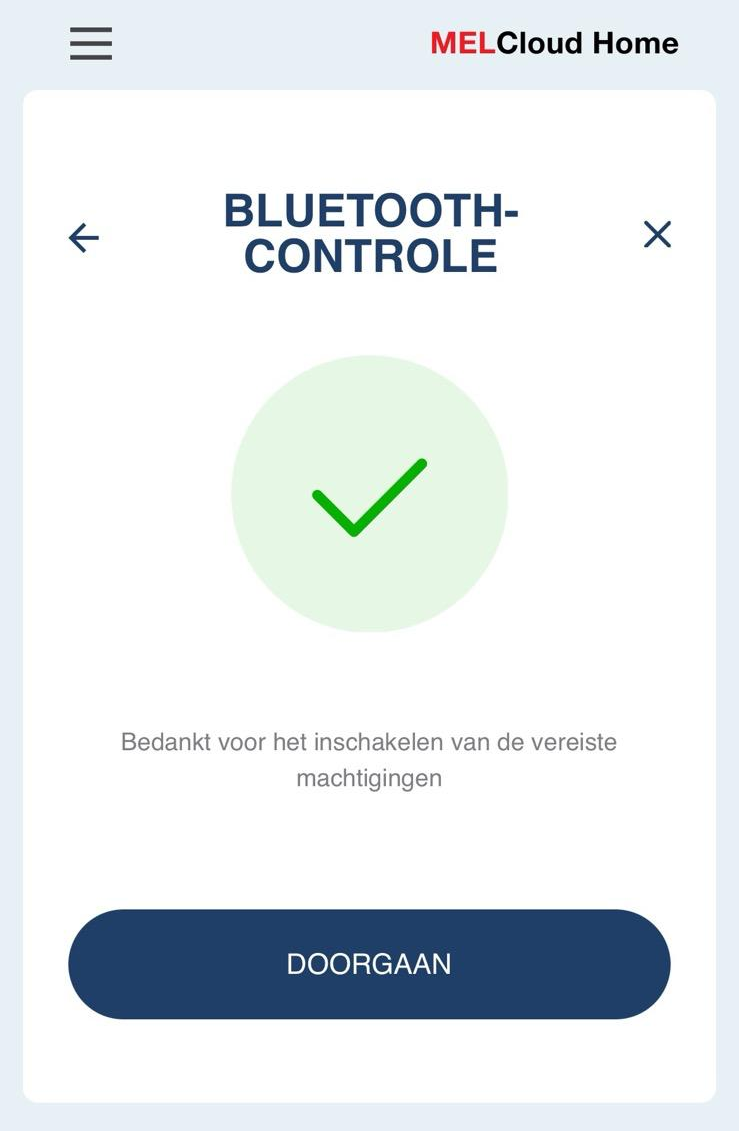

Stap 5.png

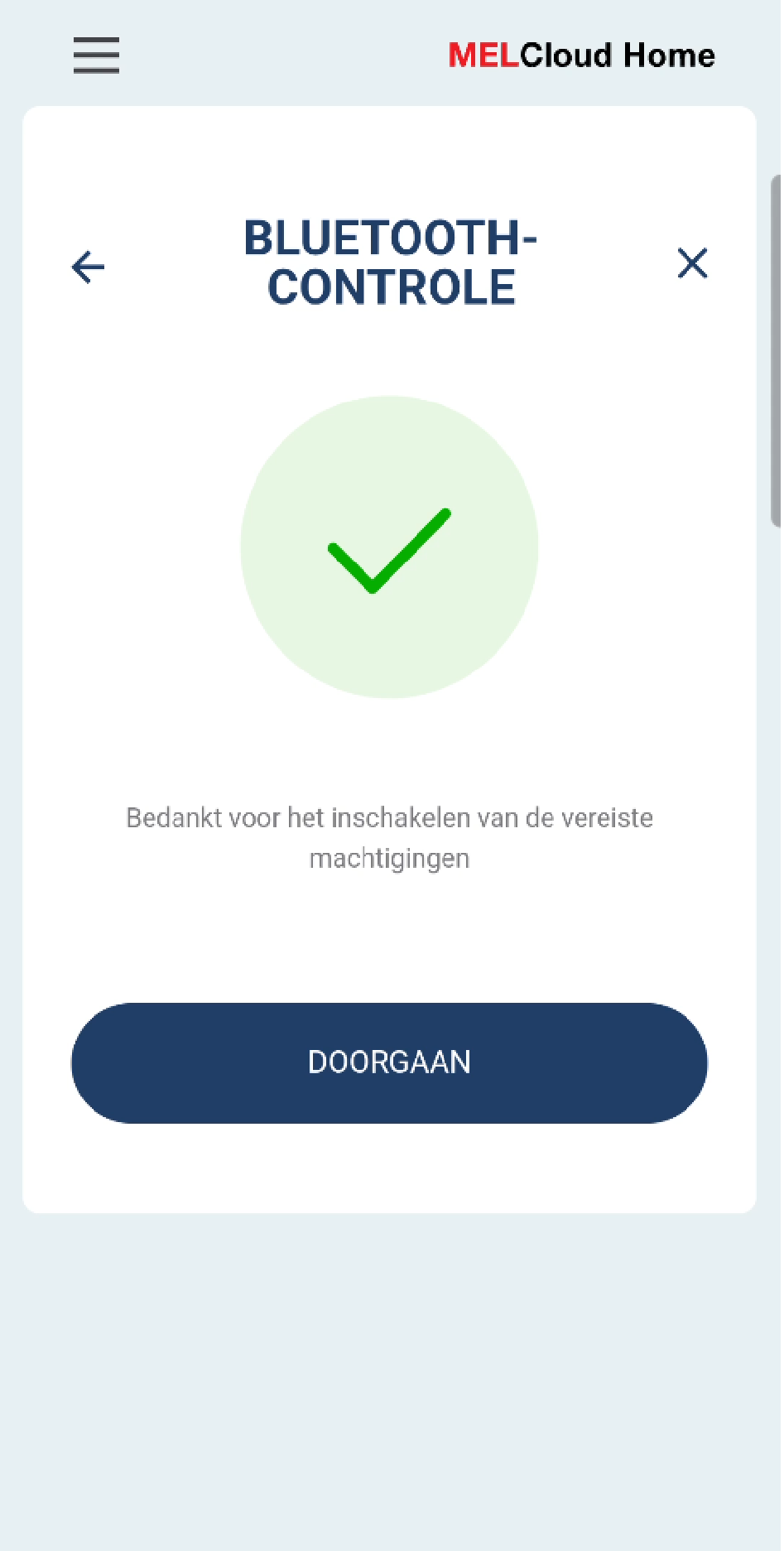

5. Zet Bluetooth aan mocht dit nog niet het geval zijn en klik op "DOORGAAN"



6. Klik op Scannen, zodra je daarop klikt zie je dat de app bezig is te verbinden met de module.
Hier dien je wat geduld te hebben want het laden kan wat langer duren dan je denkt.
Breek het niet tussentijds af maar wacht totdat de telefoon verdergaat.

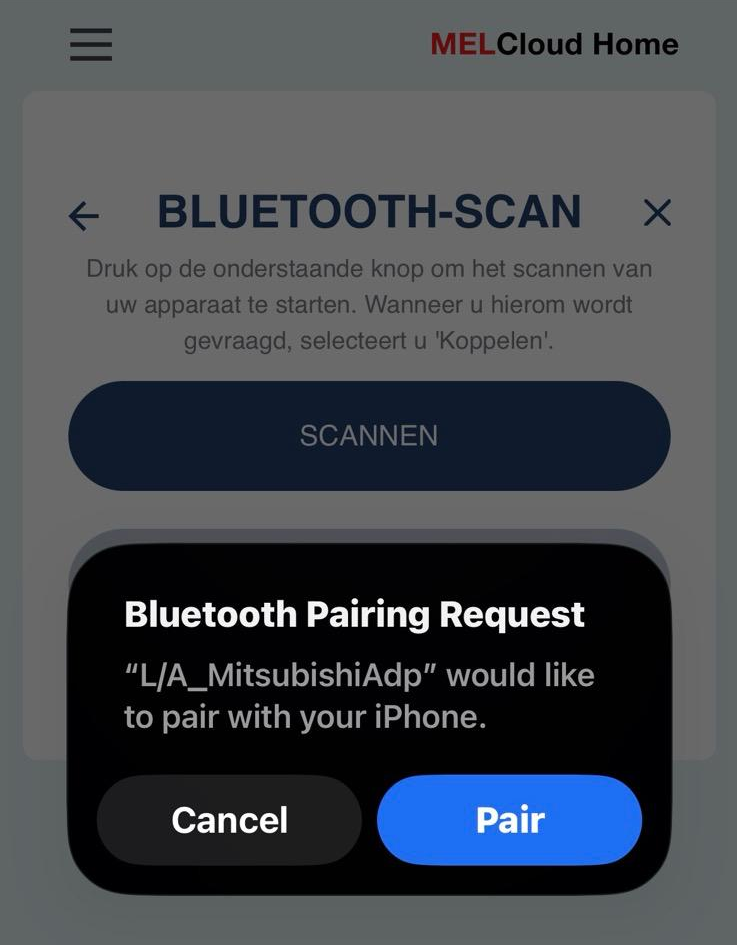

Stap 7.png
7. Druk op de knop "Koppelen" en wacht geduldig af totdat je het scherm van stap 8 te zien krijgt.

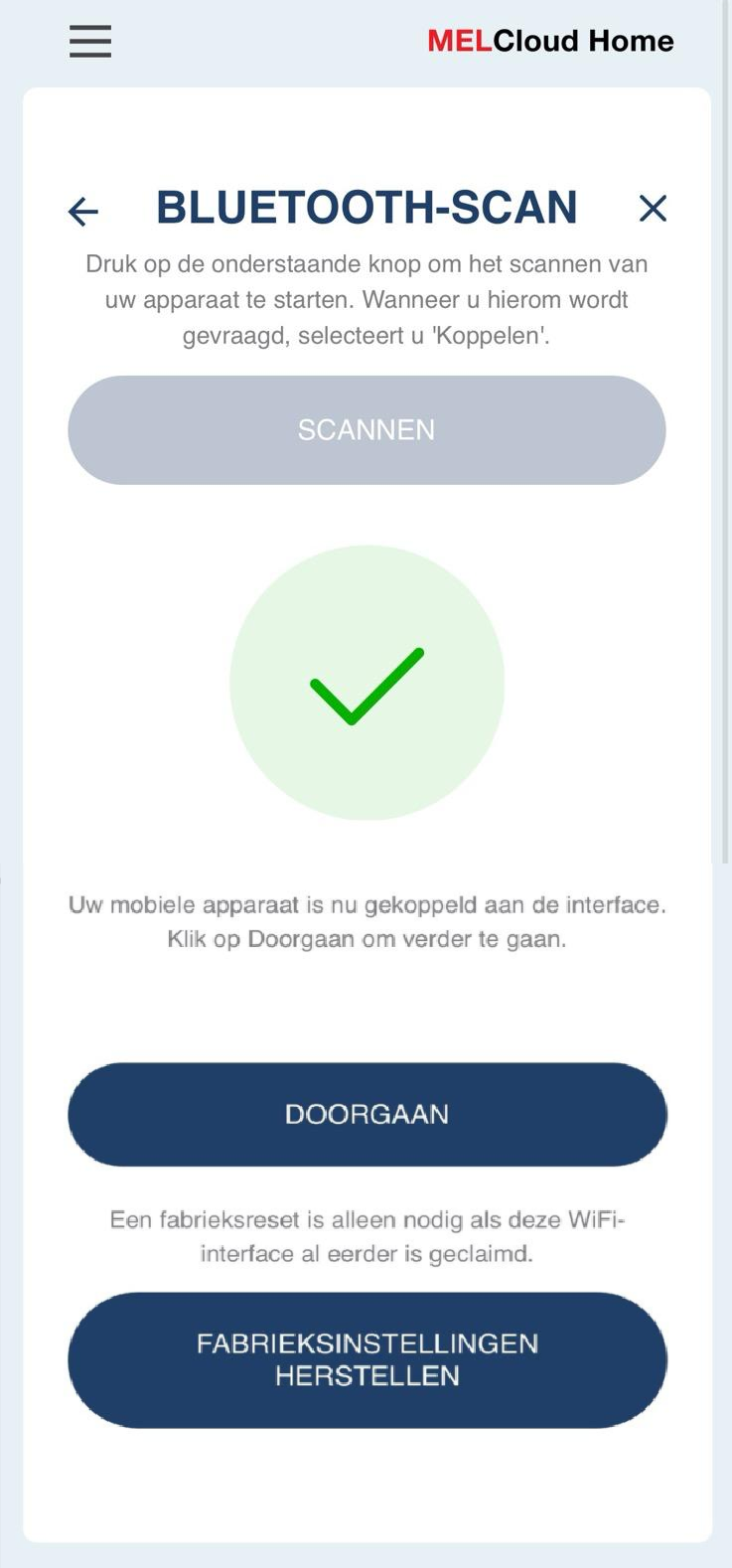

Stap 8.png
8. Zodra dit scherm verschijnt klik je op "DOORGAAN"



9. Vul jouw Wi-Fi naam en wachtwoord in en klik op "VERBINDEN"



10. Wacht tot de module is verbonden met het Wi-Fi netwerk.
Net als bij het bluetooth verbinden kan dit wat langer duren.
Het kan zijn dat die op 100% ook nog even blijft hangen. Blijf wachten tot de app vanzelf doorgaat.



11. Maak een woning aan en klik op "DOORGAAN"
Heb je al een bestaande woning?
Selecteer deze woning dan en klik vervolgens op "DOORGAAN"
In dit geval zal je stap 12 overslaan



12. Geef je woning een naam, selecteer de tijdzone waar je in zit (Voor Nederland (UTC+01:00) Europe/Amsterdam) en klik op "DOORGAAN"

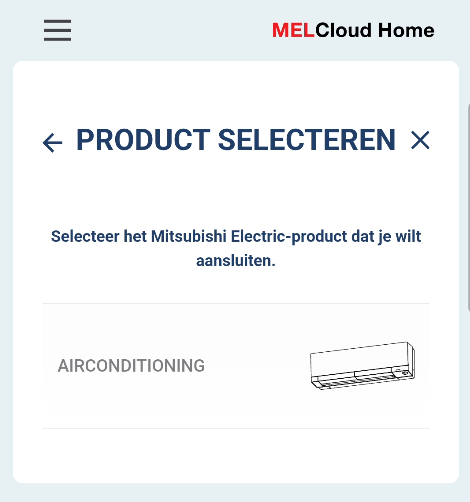

13. Selecteer het product waar het om gaat (Airconditioning, warmtepomp of WTW unit)



14. Vul de gegevens van het buitendeel in.
Dit kan door de QR-code te scannen of handmatig in te vullen als je niet bij het buitendeel kan.

LET OP: Serienummer is verplicht in te vullen maar daar mag je zelf iets verzinnen bijvoorbeeld volgnummers invullen zoals alleen 1 of alleen 2.

Klik op "DOORGAAN"



15. Vul de gegevens van het binnendeel in.
Dit kan door de QR-code te scannen of handmatig in te vullen.

LET OP: Serienummer is verplicht in te vullen maar daar mag je zelf iets verzinnen bijvoorbeeld volgnummers invullen zoals alleen 1 of alleen 2.

Klik op "DOORGAAN"

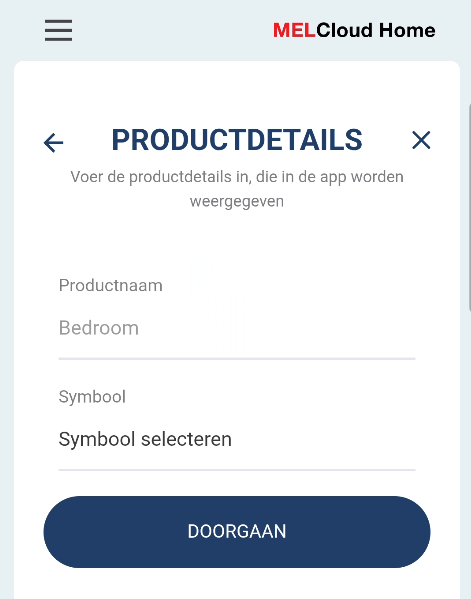

16. Geef jouw binnendeel een naam (positie in huis bijvoorbeeld)
Selecteer een Symbool en klik op "DOORGAAN"



17. Je krijgt nu een overzicht te zien van wat je hebt ingevuld.
Klik op "VOEG PRODUCT TOE."

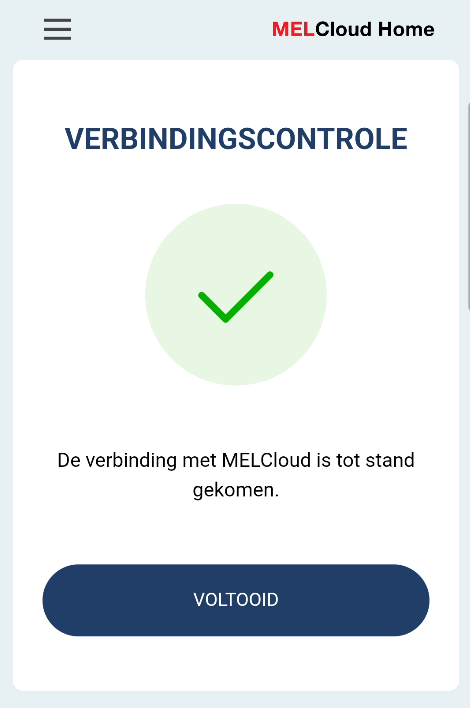

18. Nu zie je dat het koppelen gelukt is.
Klik op "VOLTOOID"

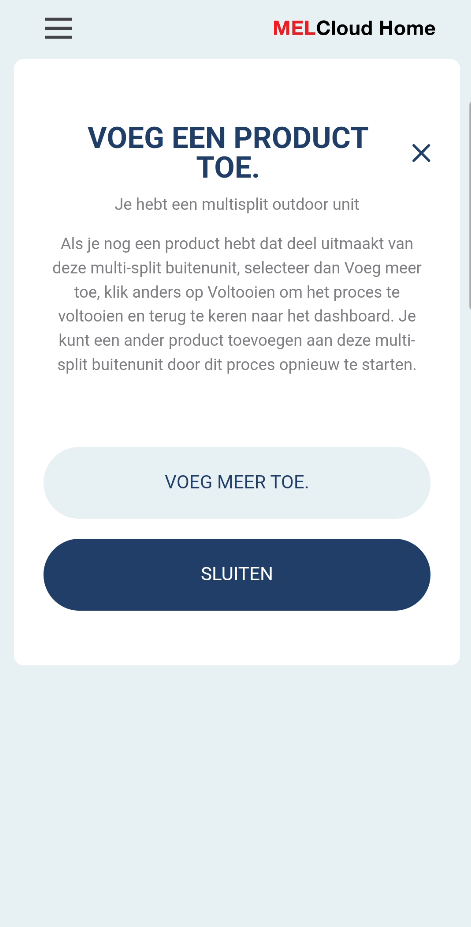

19. Tot slot zie je het volgende scherm.
Heb je een multi-split buitendeel waar dus nog een binnendeel op is aangesloten klik dan op "VOEG MEER TOE." en ga naar stap 3.
(Stap 14 zal worden overgeslagen)

Heb je een Single-split druk dan op "SLUITEN"
