Smart Grid aansluiting van Ecodan systemen
De elektriciteit die nodig is om een warmtepomp te laten werken, wordt steeds vaker uit hernieuwbare energiebronnen gehaald. De opwekking van elektriciteit uit wind of zon is echter afhankelijk van het weer. Vanuit technische en politieke vraagstukken wordt er gezocht naar oplossingen die “groene” stroom voorspelbaarder maakt en waarbij flexibel met deze stroom omgegaan kan worden. De warmtepomp speelt daarbij een belangrijke rol in deze concepten.
Door warmtepompen te voorzien van SG-Ready geïntegreerde regeltechniek wordt dit mogelijk gemaakt. Het SG-ready principe van de Ecodan serie maakt het mogelijk de systemen in vier verschillende bedrijfsmodi in te zetten om optimaal gebruik te maken van hernieuwbare energiebronnen. Deze bedrijfstoestanden worden via twee schakelcontacten aangestuurd. Dit wordt meestal gedaan door het energiebedrijf, maar kan ook door andere manieren vrijgegeven worden (bijv. schakelcontacten van een PV-installatie).
Overzicht schakel- en bedrijfsstanden
| Schakeltoestand | Ingang 1 | Ingang 2 | Bedrijfsstand |
| 1 | UIT | UIT | Normaal bedrijf |
| 2 | UIT | AAN | Opdracht om uit te schakelen |
| 3 | AAN | UIT | Aanbeveling om in te schakelen (bijvoorbeeld bij beschikbaarheid stroom uit PV-panelen) |
| 4 | AAN | AAN | Opdracht om in te schakelen |

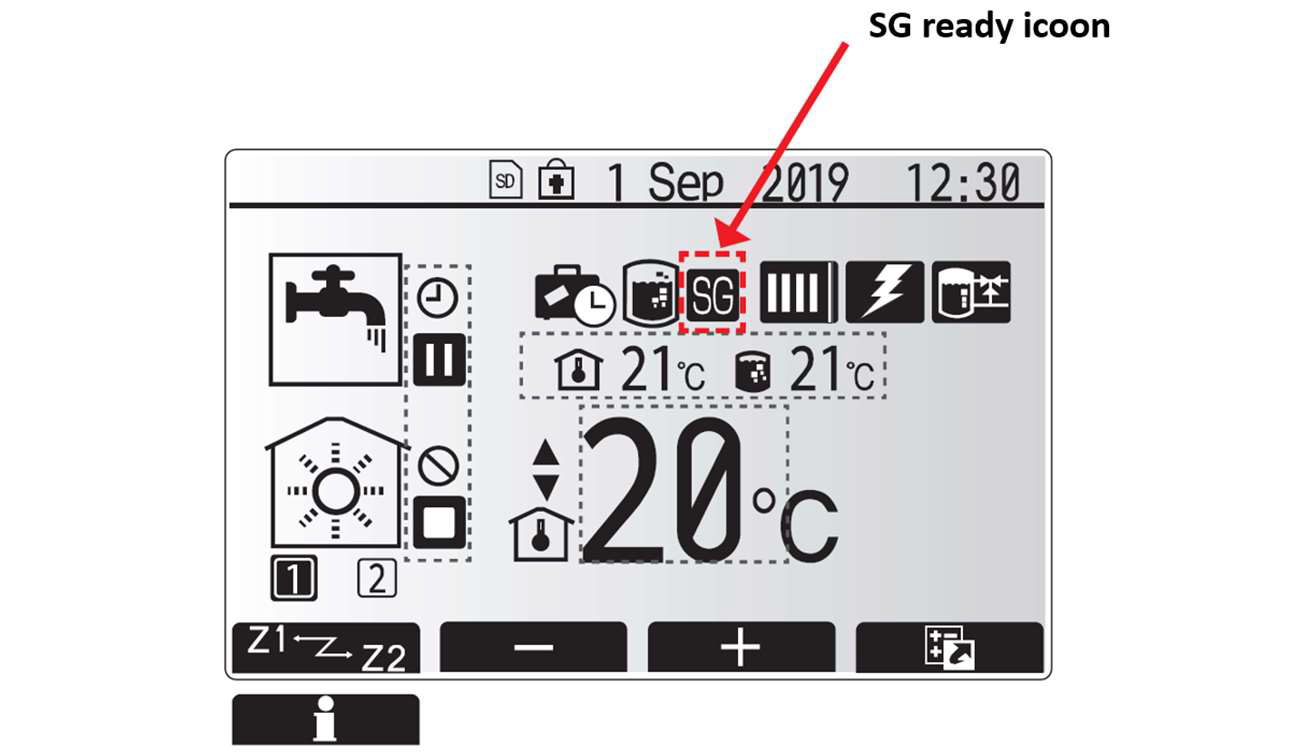

Met het gebruik van de FTC6/7 warmtepompregeling is de integratie van de Ecodan-systemen in een smart grid mogelijk. Het Ecodan-systeem biedt een extra stimulans om hernieuwbare energie verstandig te gebruiken en kostenefficiënt te werken. Zodra de schakeltoestanden 2, 3 of 4 geactiveerd zijn, verschijnt het symbool "SG-READY" op het display van de hoofdafstandsbediening.

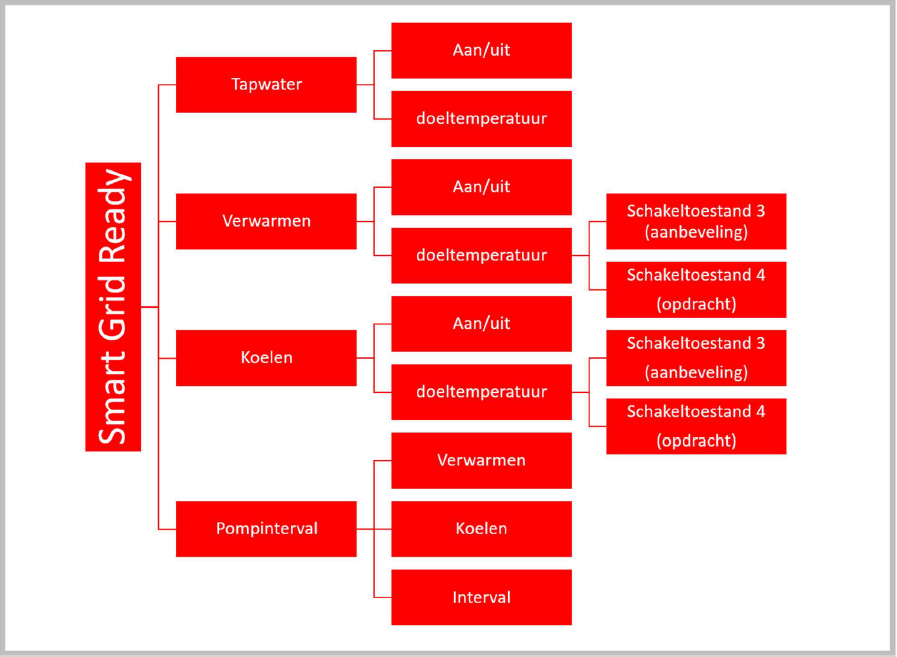

Overzicht van de schakel- en bedrijfstoestanden voor Smart Grid
Het volgende overzicht toont de resultaten en systeemspecificaties voor de vier Smart Grid schakeltoestanden.
| Schakeltoestand | Ingang 1 | Ingang 2 | Warmtepomp bedrijf | Bedrijfsstand | Betekenis en instelmogelijkheden |
| 1 | UIT (open) | UIT (open) | Normaal bedrijf | - | - |
| 2 | UIT (open) | AAN (aangesloten) | Opdracht om uit te schakelen | - | Compressor en verwarmingselement worden uitgeschakeld. |

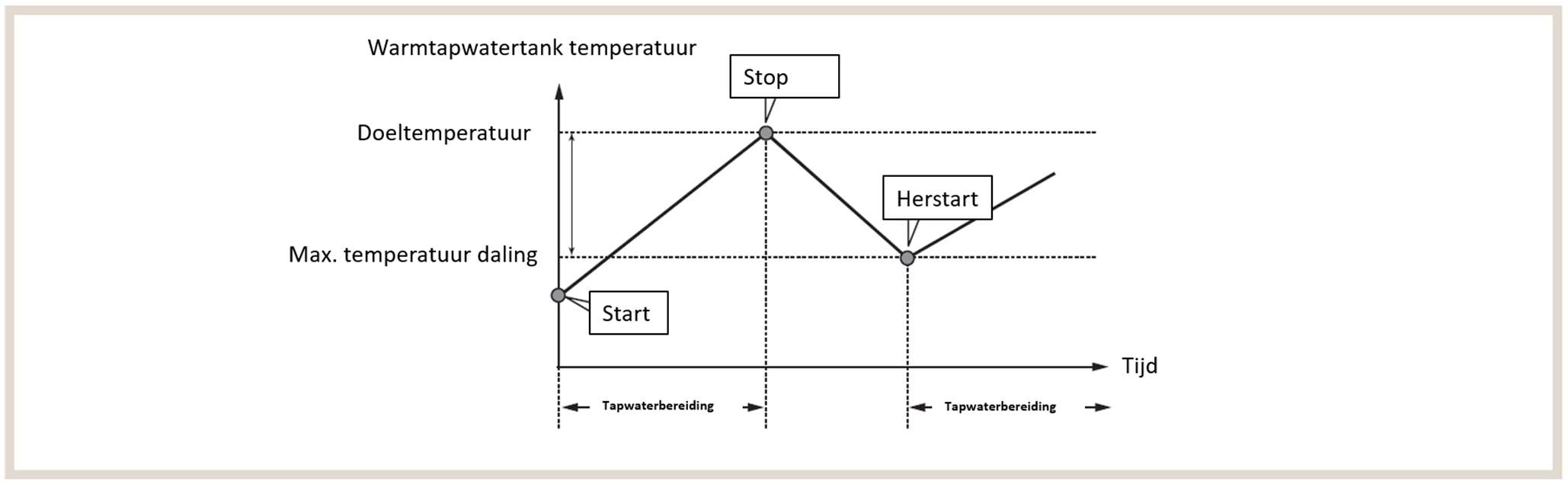

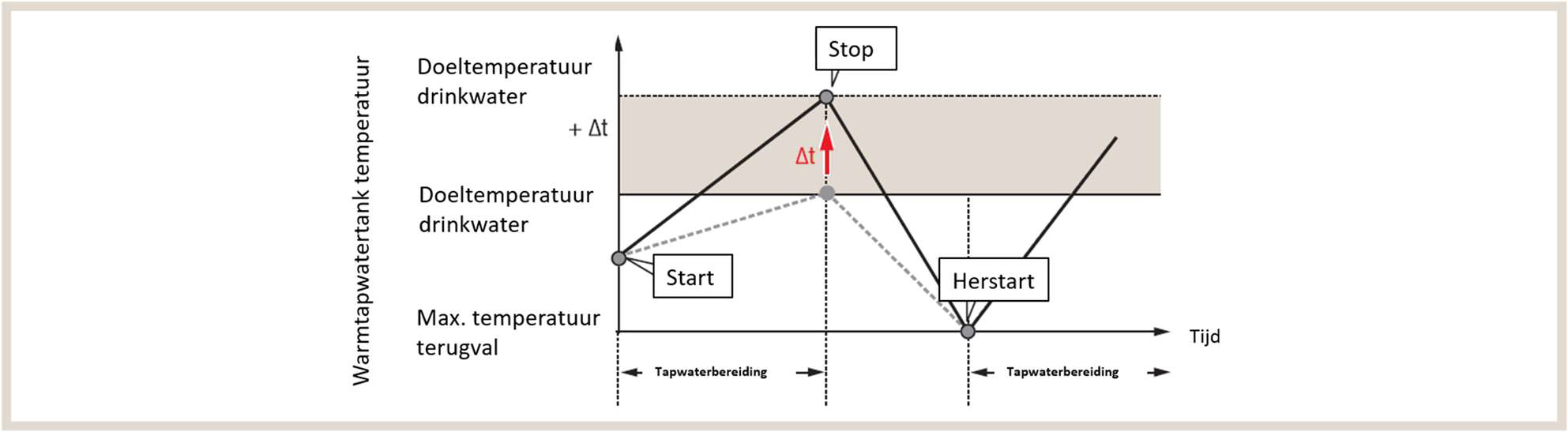

| 3 | AAN (aangesloten) | UIT (open) | Aanbeveling om in te schakelen (bijvoorbeeld bij beschikbaarheid stroom uit PV-panelen) | Warmtapwaterbereiding | De ingestelde warmtapwater doeltemperatuur boiler wordt verhoogd. Verhoging in te stellen van +1 ~+20°C, -- = inactief |

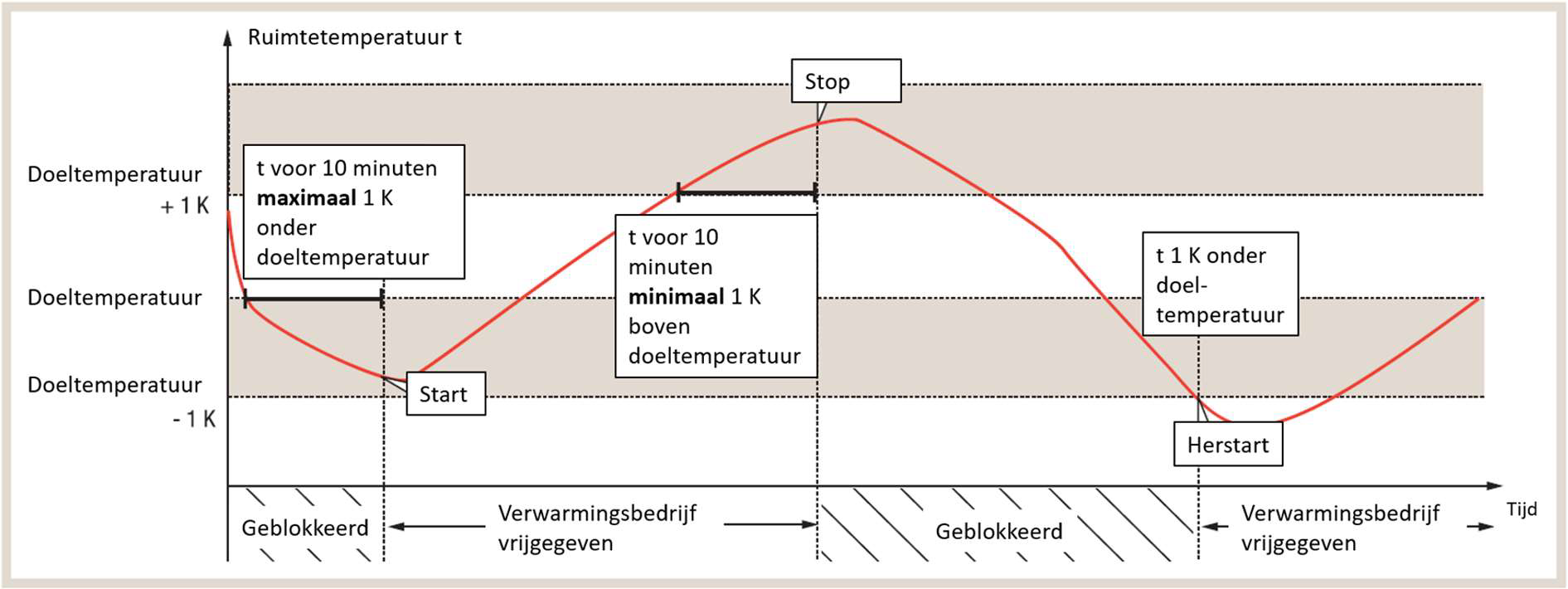

| Verwarmingsbedrijf* | De ingestelde doeltemperatuur wordt verandert 20~60 °C) Fabrieksinstelling = 50°C | ||||
| Koelbedrijf | De ingestelde doeltemperatuur wordt verandert (5 - 25 °C. Fabrieksinstelling = 15 °C | ||||

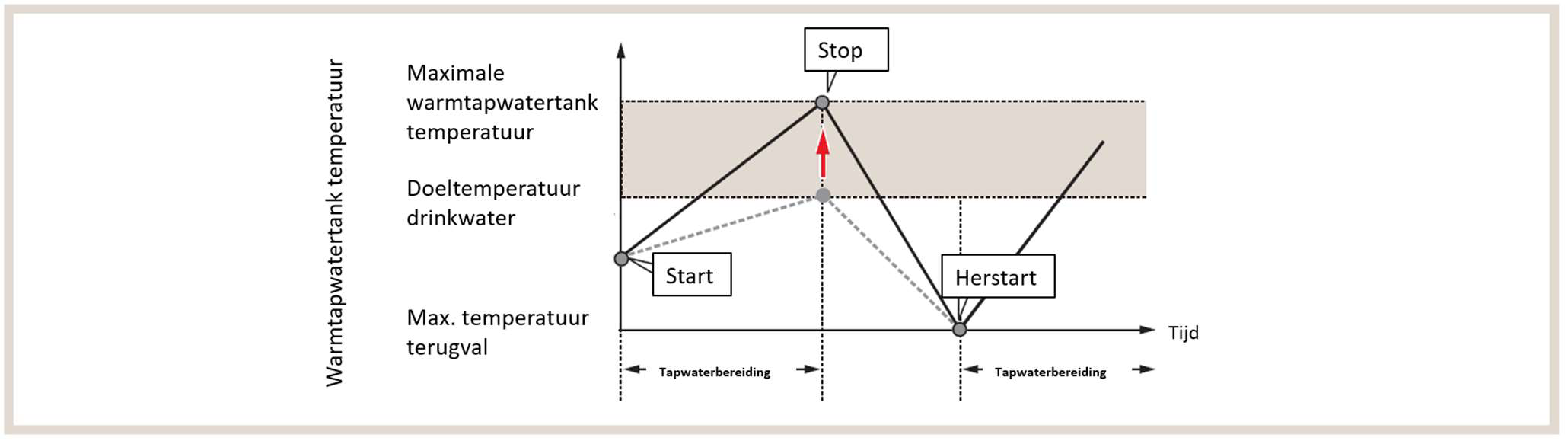

| 4 | AAN (aangesloten) | AAN (aangesloten) | Opdracht om in te schakelen | Warmtapwaterbereiding | Hoogste temperatuur warmtapwater: 55°C** 60°C*** |
| Verwarmingsbedrijf | De ingestelde doeltemperatuur wordt veranderd (20~60°C) Fabrieksinstelling =55 °C | ||||
| Koelbedrijf | De ingestelde doeltemperatuur wordt veranderd (5~25°C) Fabrieksinstelling =10 °C |
* De verwarmingsmodus (regeling via stooklijn of aanvoertemperatuur) vereist de optionele draadloze afstandsbediening
** Zonder elektrisch inschroef- of verwarmingselement en maximale aanvoertemperatuur van de buiten-unit van 55°C
** Met elektrische inschroefverwarming of maximale aanvoertemperatuur van de buiten unit van 60°C
De FTC6 biedt twee potentiaalvrije contacten (ingang 1 (IN11; TBI.3 3-4) en ingang 2 (IN12 TBI.3 1-2)),
die de warmtepomp volgens bovenstaande patronen schakelt.
