FTC7 Bedieningshandleiding

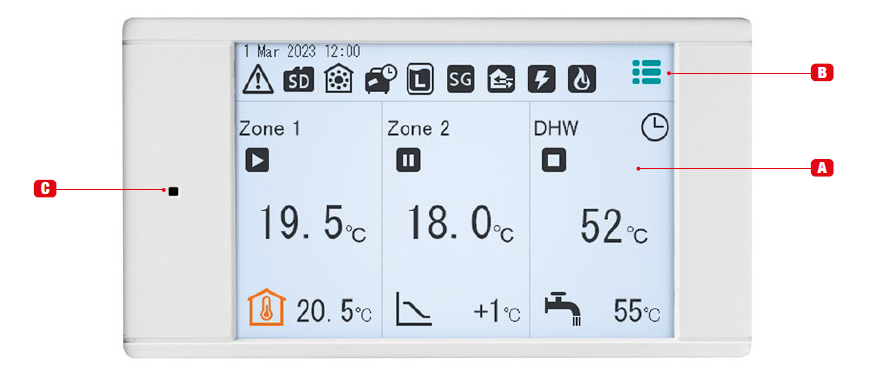

Hoofdbediening
| Naam | Functie | |
| A | Scherm | Scherm waarin alle informatie wordt weergegeven |
| B | Menu | Toegang tot systeeminstellingen voor basisinstellingen en wijzigingen. Keer terug naar het vorige menu |
| C | LED | LED AAN/UIT indicatie / storing indicatie |

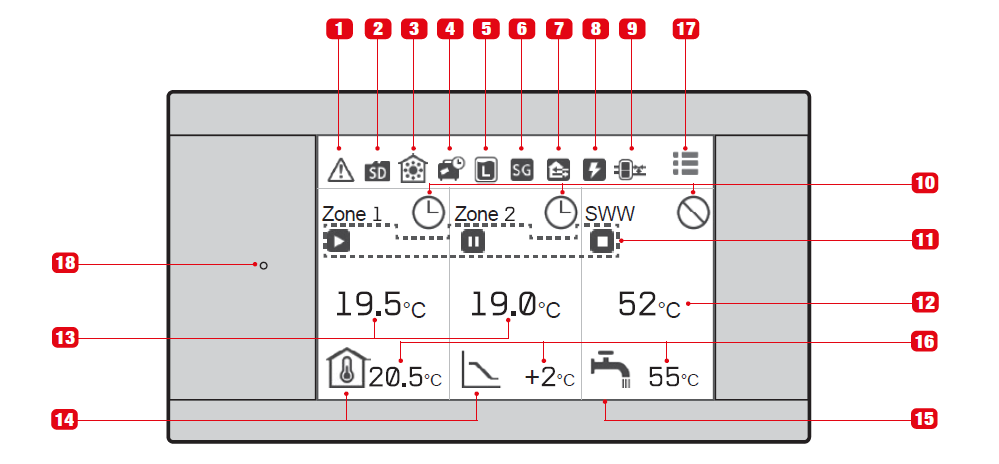

Uitleg symbolen
| Nummer | Naam | Functie |
| 1 | Waarschuwing (regeling meerdere buitenunits) Als u het menupictogram aanraakt, worden de foutcodes weergegeven. | |
| J1 | Waarschuwing (regeling meerdere buitenunits) Er worden foutcodes weergegeven. | |
| 2 | SD-kaart is geplaatst. Normale werking | |
| SD-kaart is geplaatst. Abnormale werking | ||
| 3 | Verwarmingsstand | |
| Koelstand | ||
| 4 | Vakantieschema is geactiveerd. | |
| 5 | Legionellapreventiestand is actief. | |
| 6 | Smart grid ready is actief. | |
| 7 | De compressor draait. | |
| Compressor draait en ontdooit. | ||
| De compressor draait en staat in de stille modus. Het geluidsniveau wordt links van het pictogram weergegeven. | ||
| Noodverwarming | ||
| 8 | Elektrische verwarming werkt | |
| 9 | De CV-ketel (hybdride) werkt | |
| Buffertankregeling is ingeschakeld | ||
| 10 | Weekklok | |
| Geblokkeerd | ||
| Cloudbesturing | ||
| 11 | In werking | |
| Stand-by | ||
| Dit apparaat staat in stand-by terwijl andere cascade binnenunit(s) in werking zijn. | ||
| Stoppen | ||
| 12 | Werkelijke temperatuurwaarden SWW-tank | |
| 13 | Werkelijke kamertemperatuurwaarden [ -- °C] verschijnt wanneer het toestel niet op de kamer RT (afstandsbediening) is aangesloten en het op een andere manier aangestuurd wordt dan met automatische aanpassing. | |
| 14 | Compensatiecurve Wanneer de werking stopt: zwart. Tijdens verwarming: oranje. Tijdens koeling: blauw | |
| Automatische aanpassing (gewenste kamertemperatuur) Wanneer de werking stopt: zwart. Tijdens verwarming: oranje | ||
| Debiettemperatuur (gewenste debiettemperatuur) Wanneer de werking stopt: zwart. Tijdens verwarming: oranje. Tijdens koeling: blauw | ||
| 15 | SWW-pictogram wordt weergegeven wanneer SWW is ingeschakeld. Wanneer de werking stopt: zwart. Tijdens bedrijf: oranje | |
| 16 | Waarden gewenste temp. De instelbare temperatuur verschilt afhankelijk van de sturingslogica. | |
| 17 | Menu | |
| 18 | LED |
