Ecodan weekklok programmeren

Om een timer in te schakelen op de bediening van de Ecodan warmtepomp dien je in het menu zijn. Een weekklok kan ingesteld worden voor tapwater, CV en koelmodus (alleen warmtepomp versie die kunnen verwarmen/koelen). De weekklok kan 2 keer worden ingesteld, bijvoorbeeld voor zomertijd en wintertijd. In de timer kan in een tijdsbestek van 24 uur 4 keer een periode van inactiviteit worden toegevoegd.

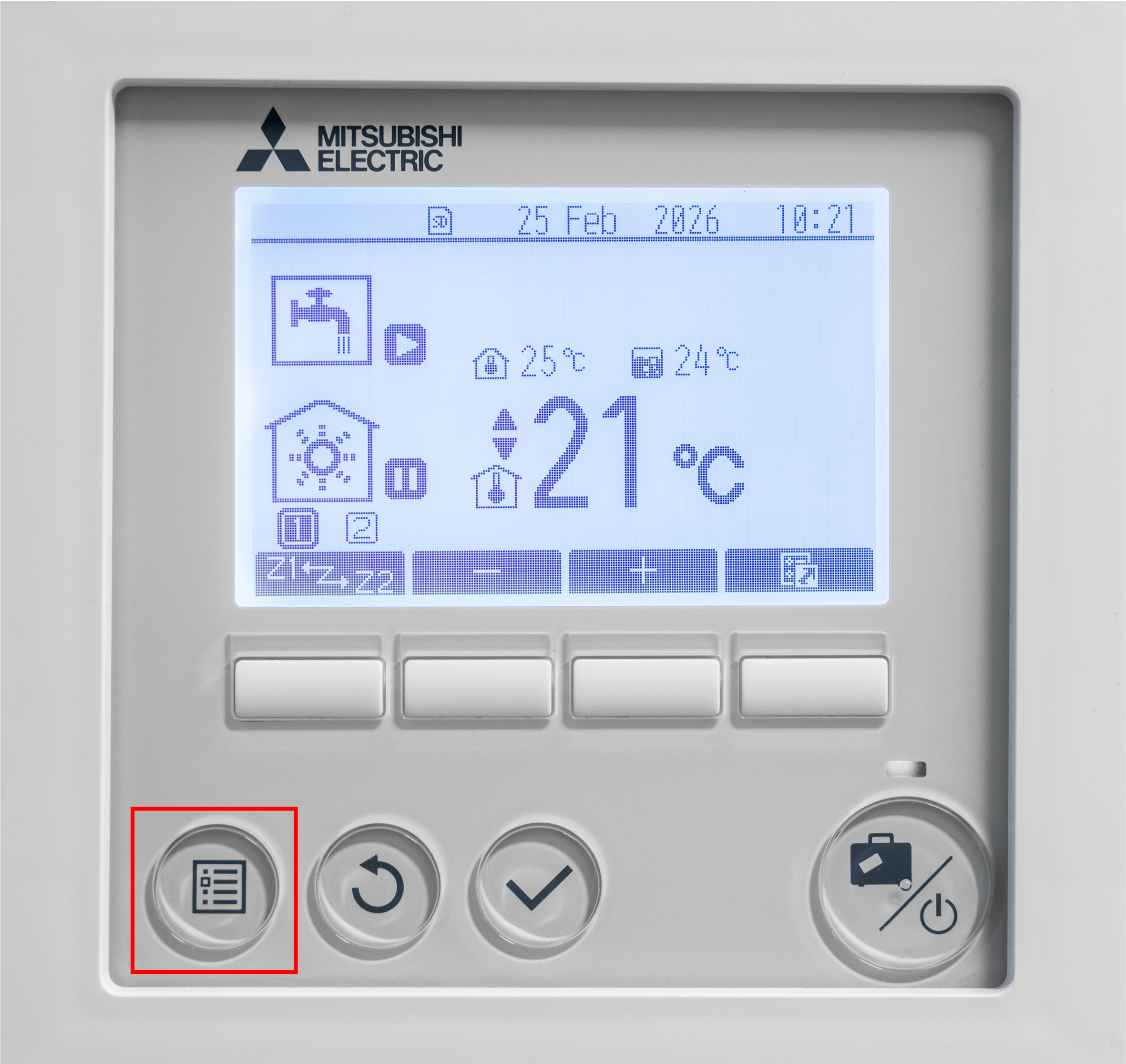

Druk op de menu knop om bij het hoofdmenu te komen.

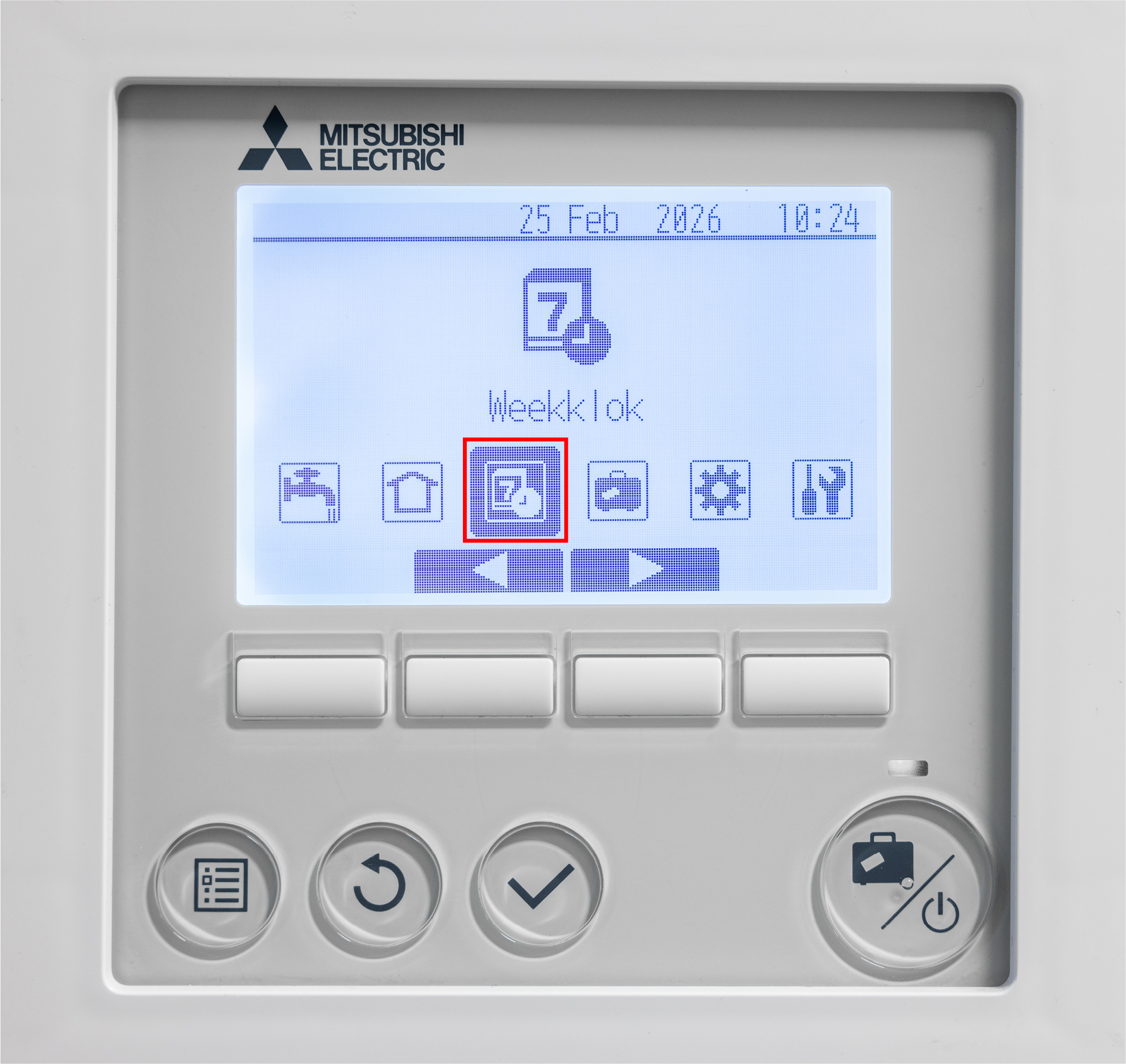

 Op de afbeelding is te zien dat in het 3e veld de optie weekklok gekozen en ingesteld kan worden.

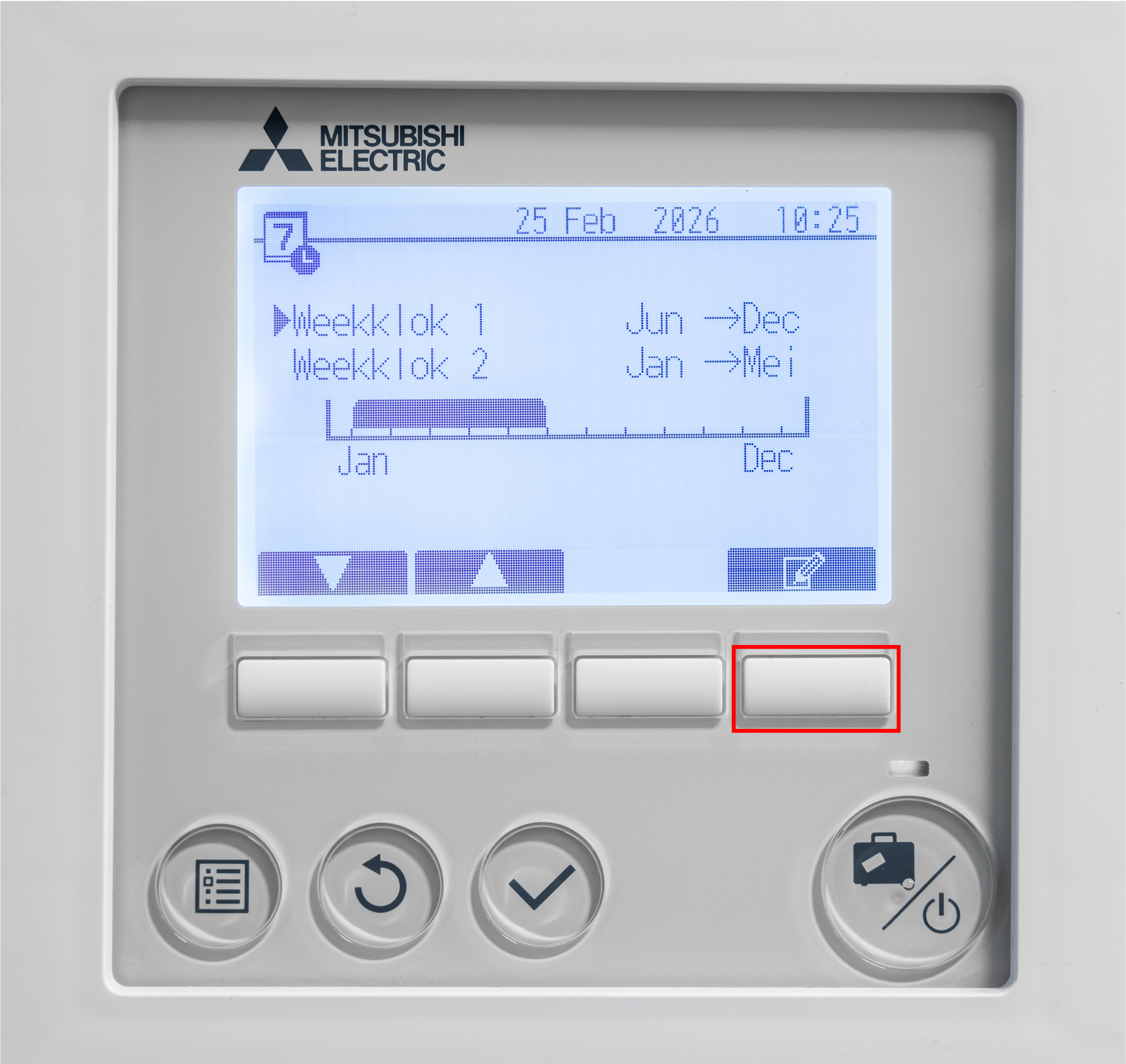

Met de pen rechts onderin kan de looptijd worden aangegeven voor weekklok 1 en weekklok 2. De zwarte balk geeft aan wanneer weekklok ½ van toepassing is.

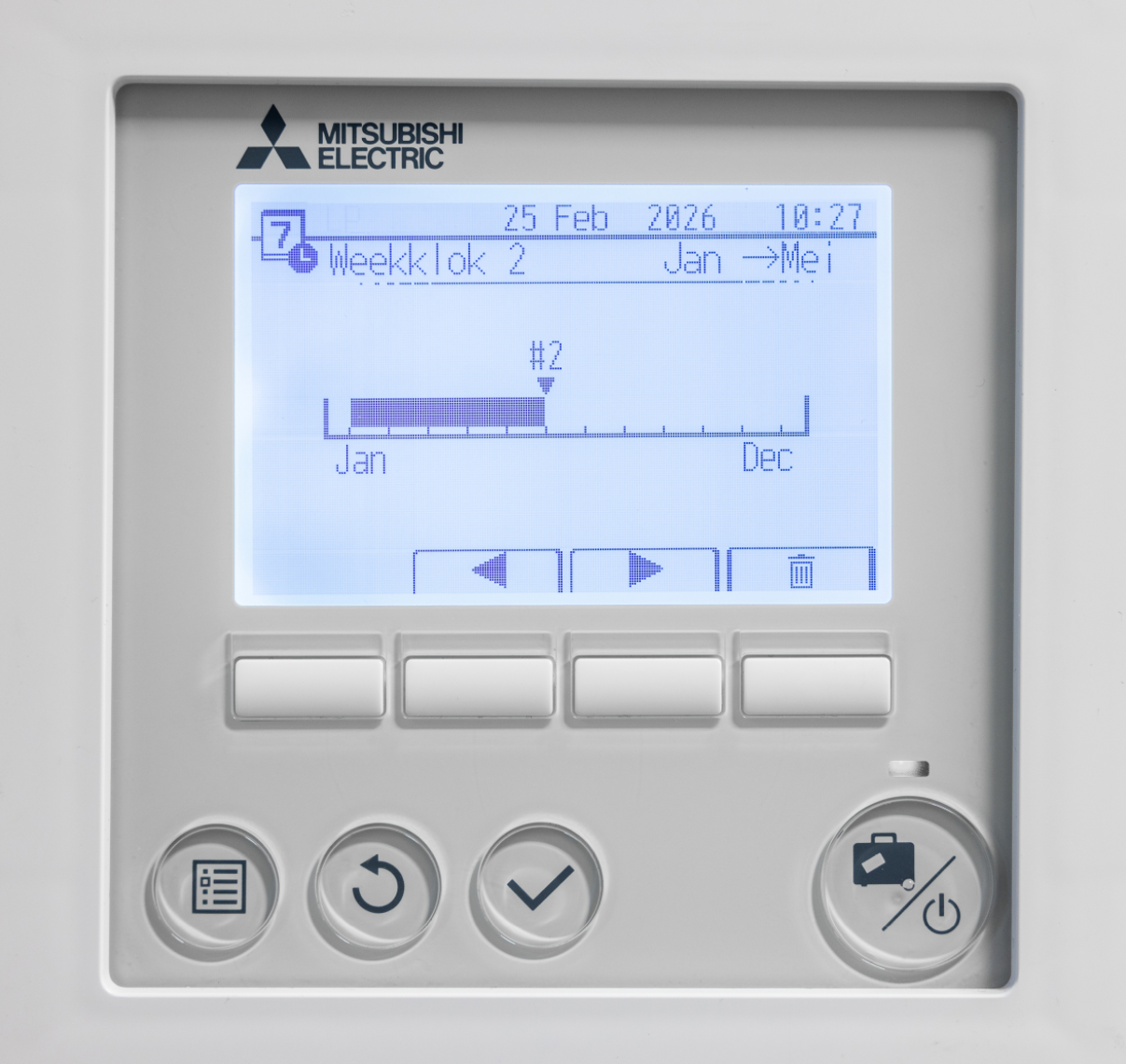

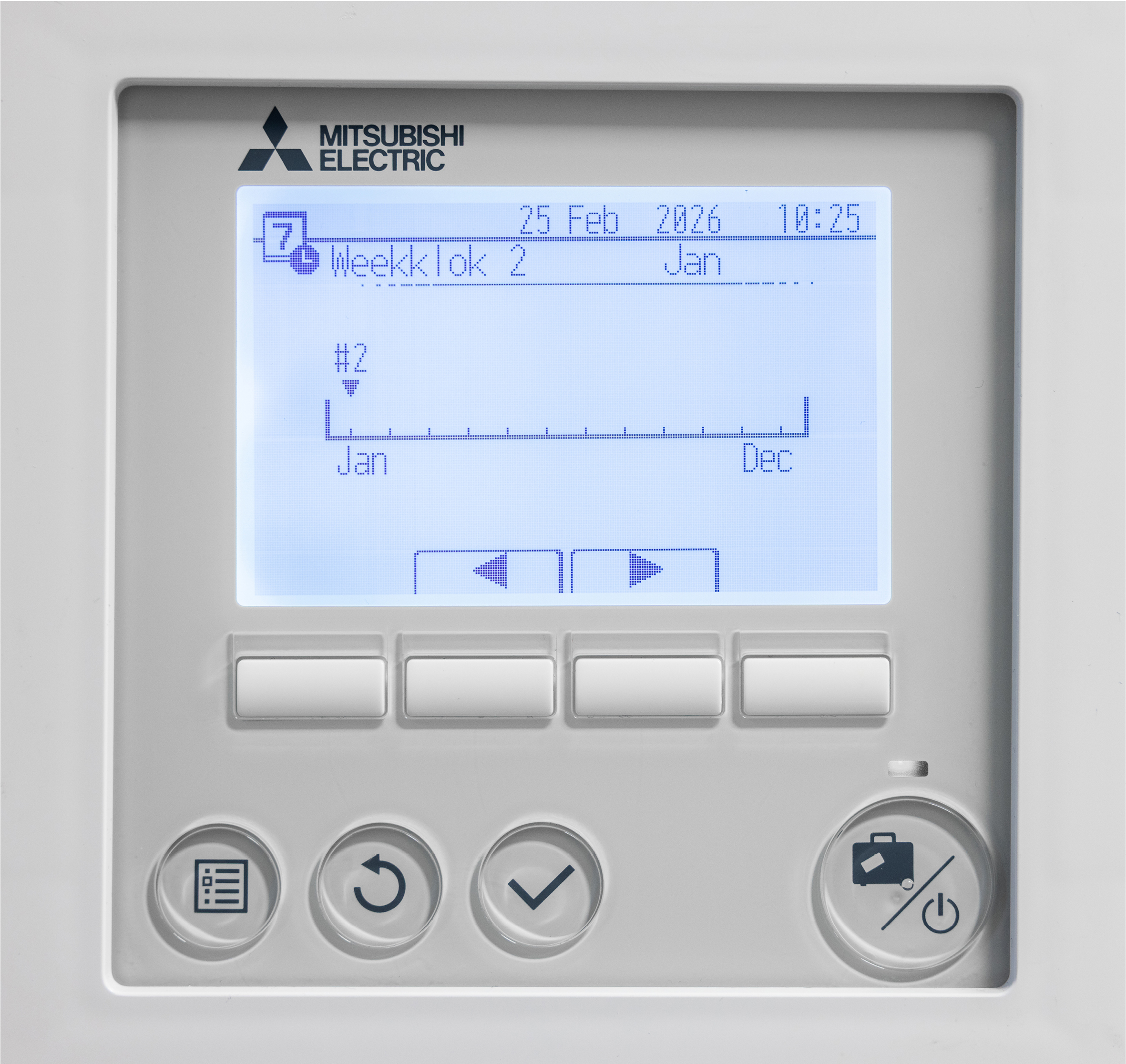

Aangeven welke maanden de weekklok actief moet zijn.

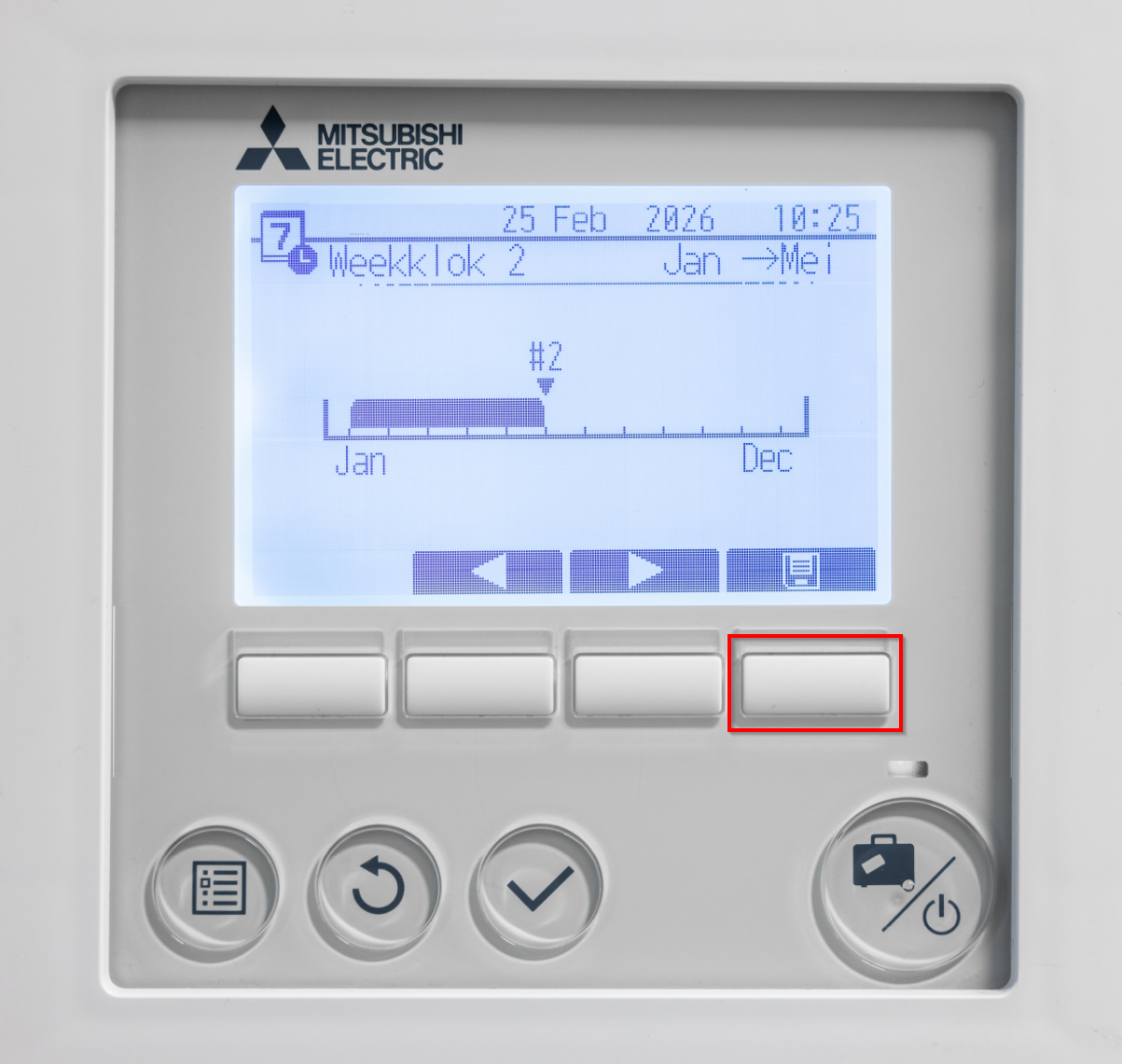

Zodra je klaar bent kan je deze opslaan.

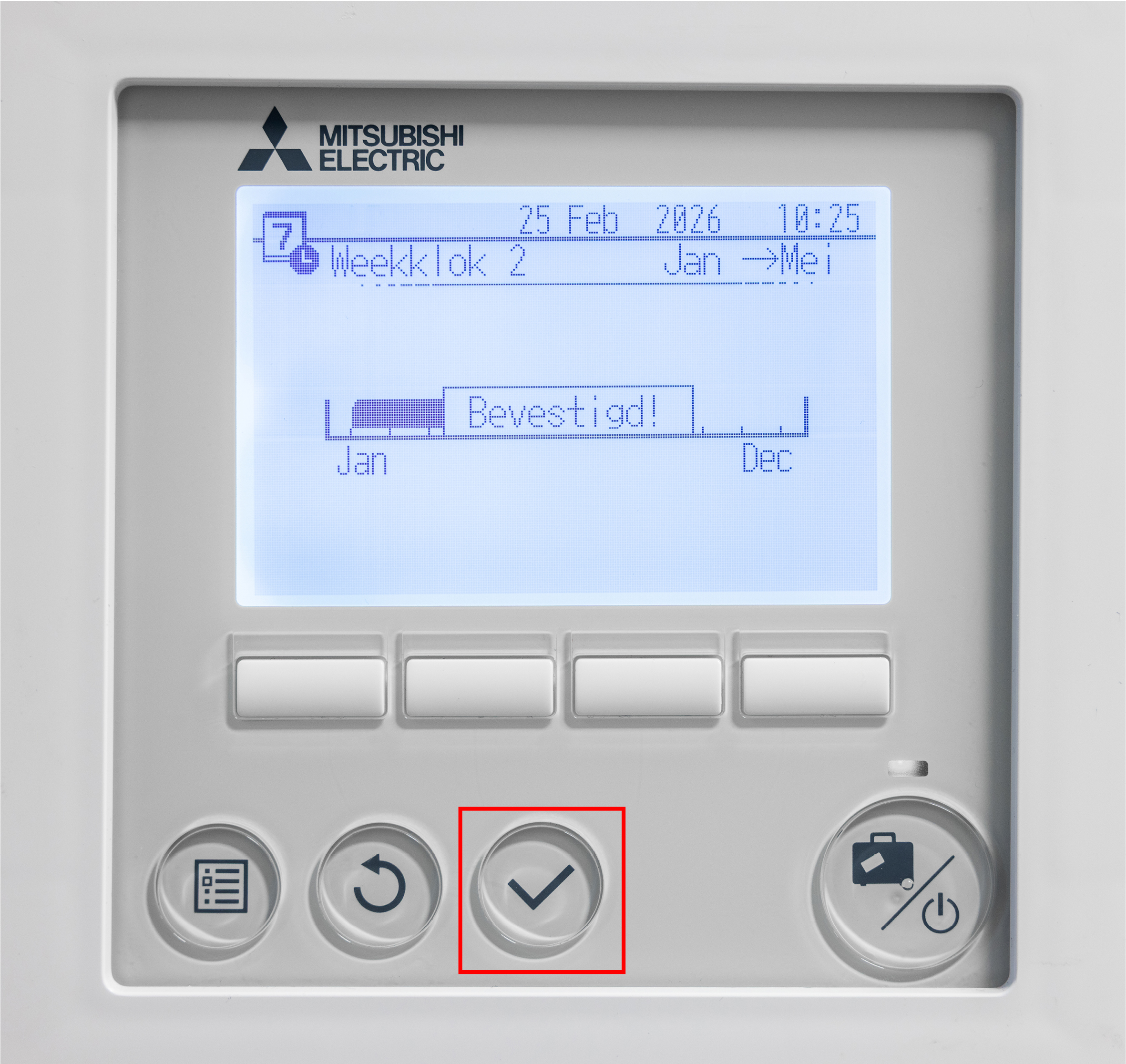

Met het vinkje bevestig je de datum.

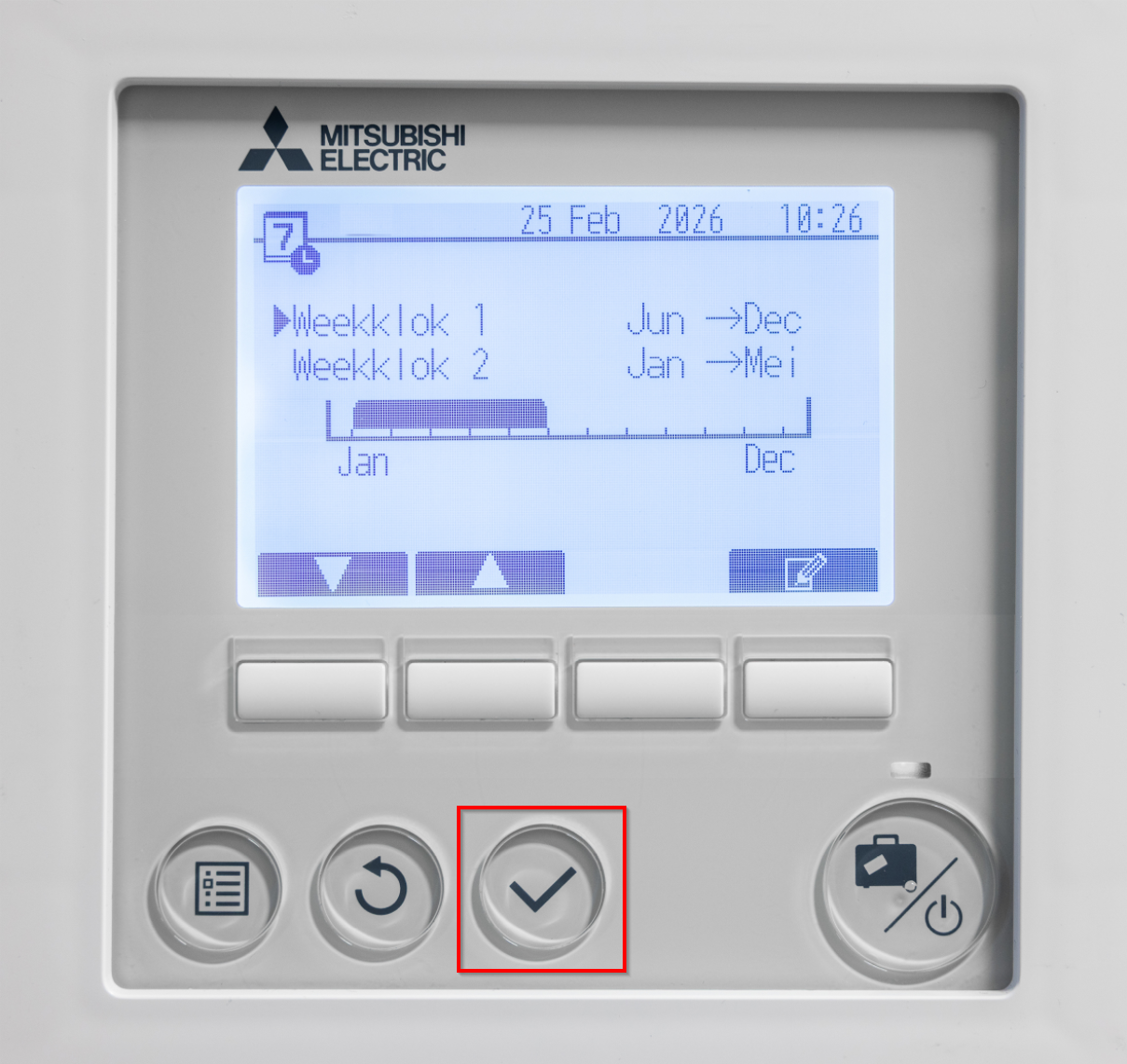

Mocht je de tijden willen veranderen druk je op het vinkje.

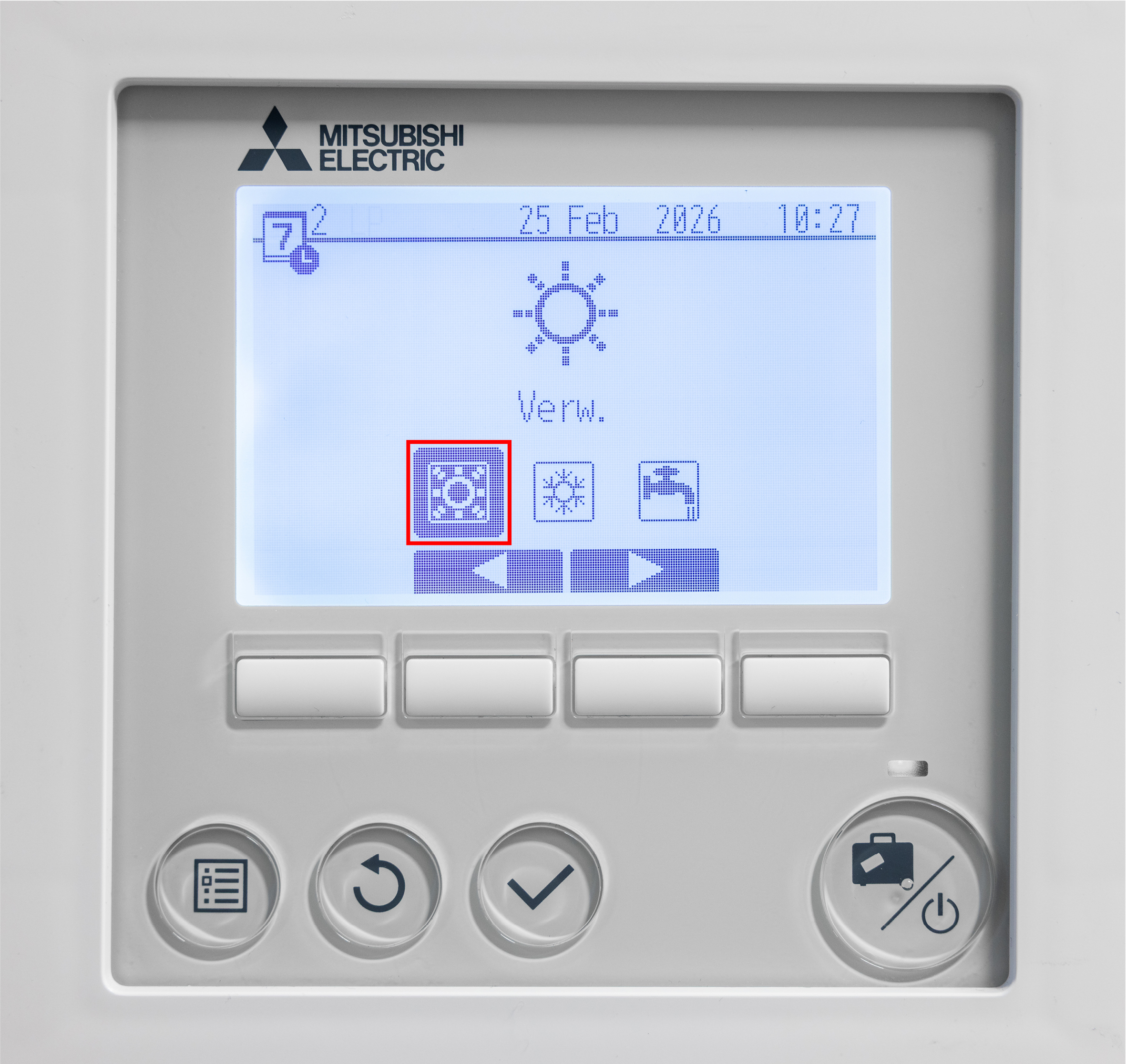

Druk op verwarming.

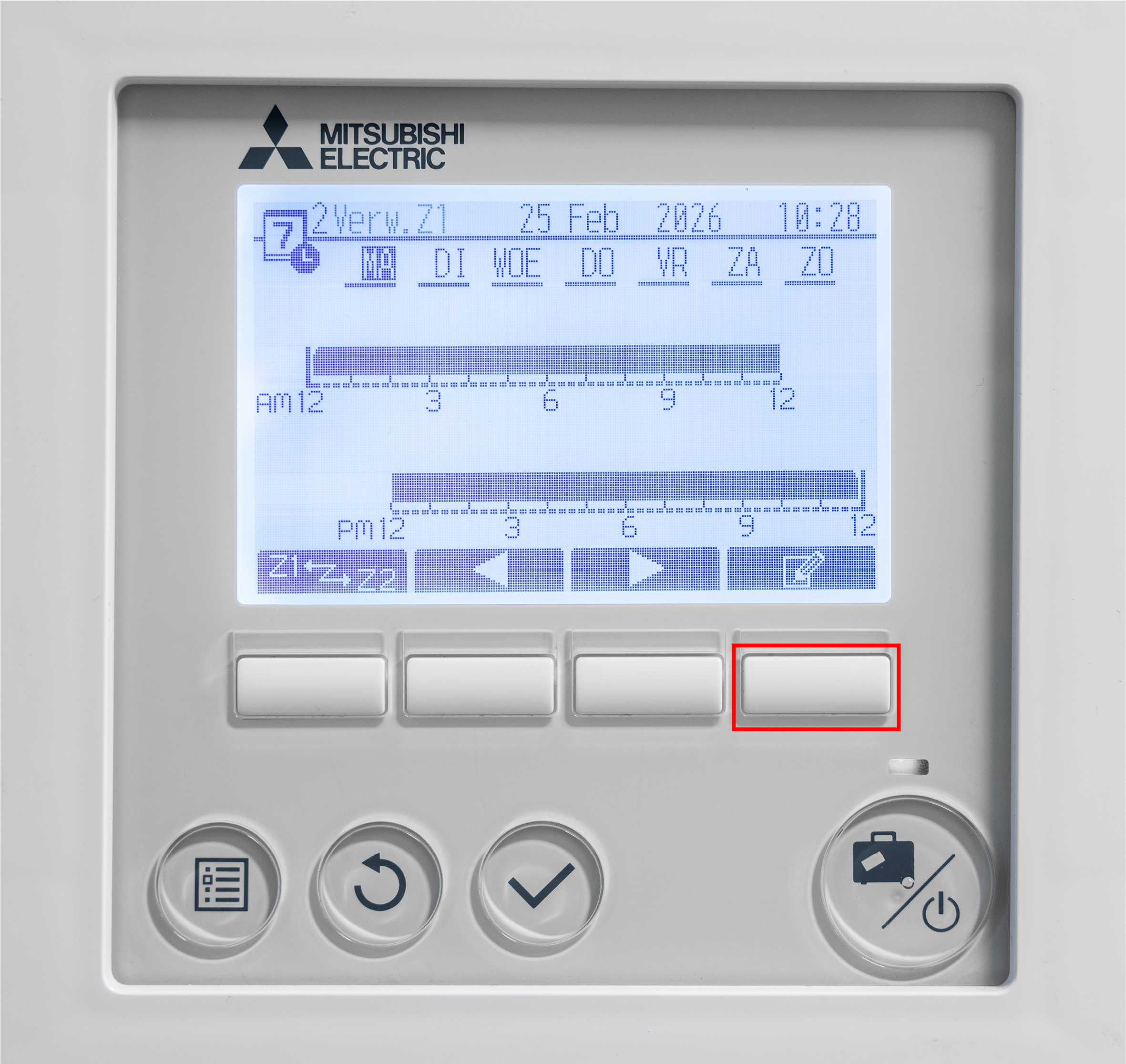

Druk op het pennetje om de tijden aan te passen voor de weekklok.
Hier kan je ook de dagen aanpassen.

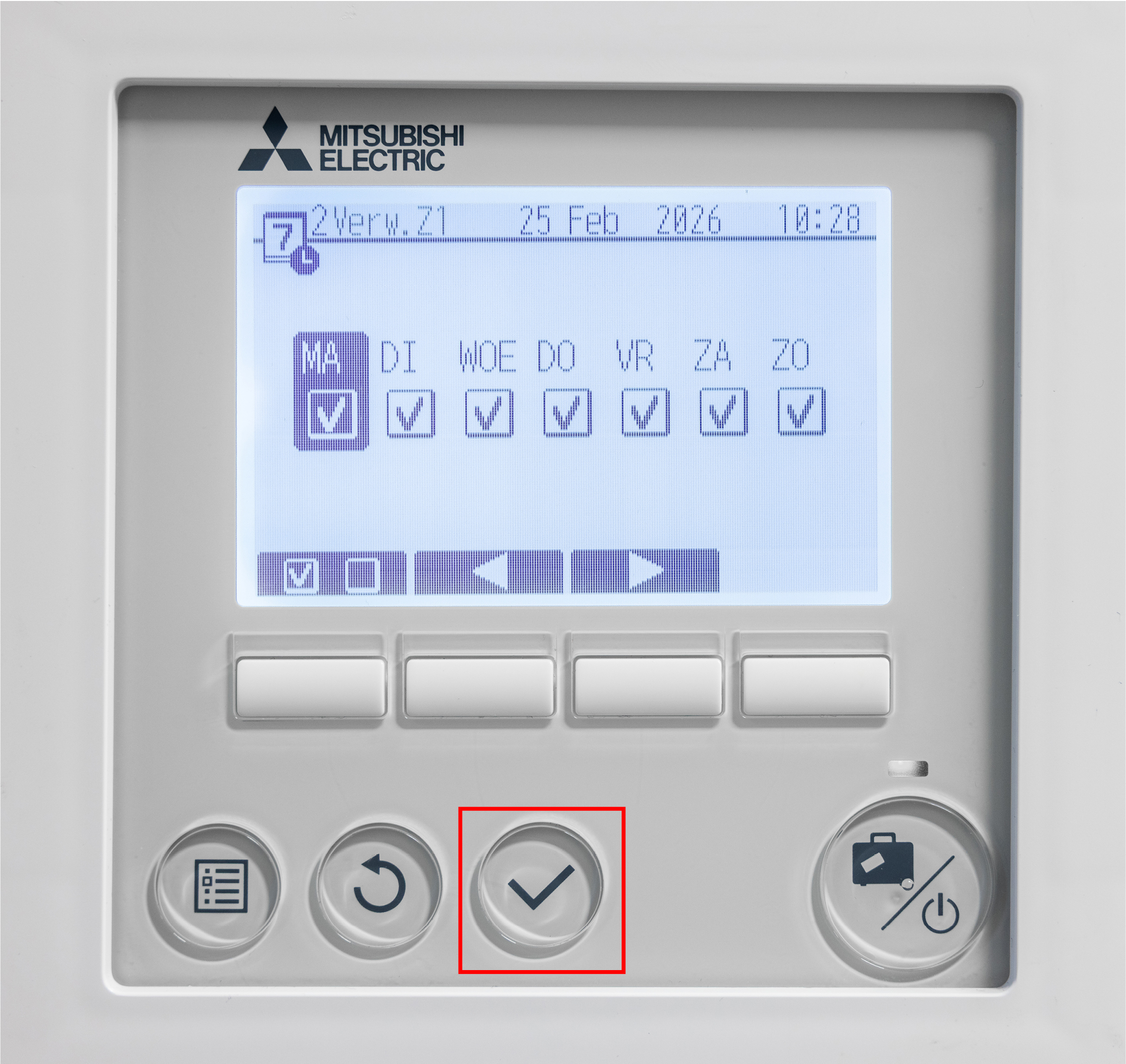

Er kunnen dagen en tijden geselecteerd worden wanneer u wilt dat dat de weekklok actief is.

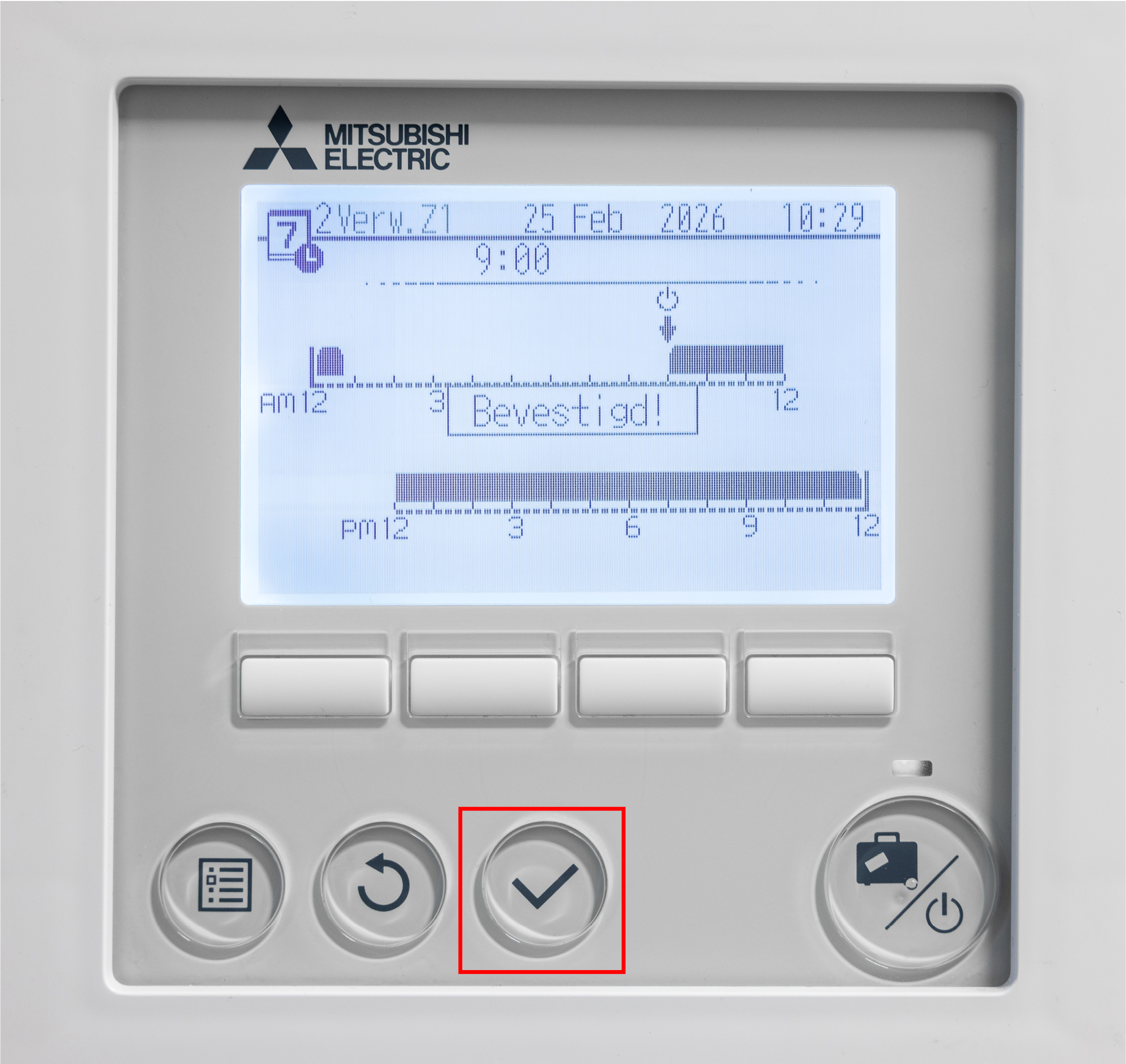

Om de tijden te bevestigen druk je op het vinkje.
Nu heb heb je de tijden bevestigd waarop de installatie mag draaien en op welke tijden de unit niet mag opstarten.

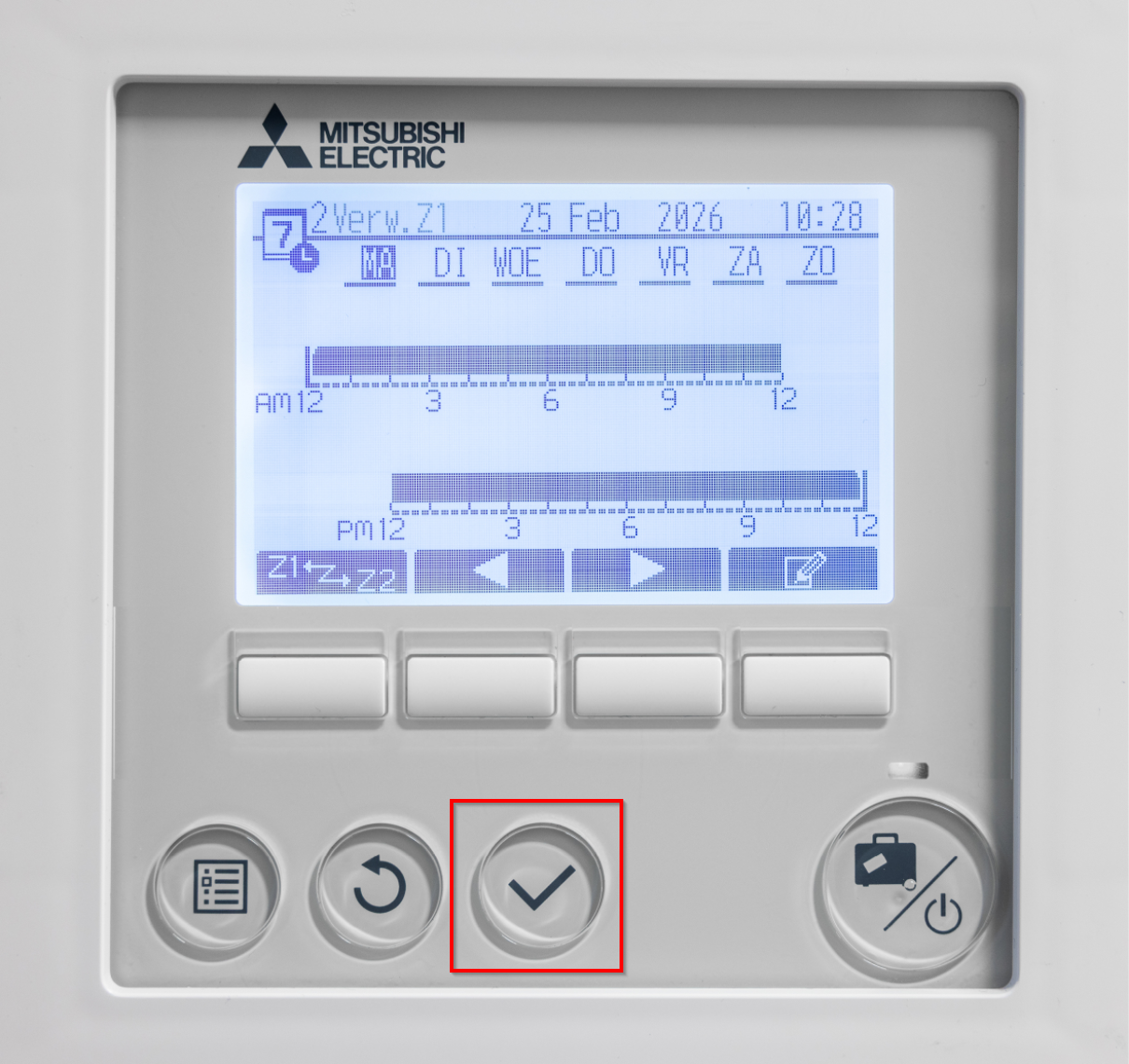

Mocht je de temperaturen willen veranderen en aangeven op welke tijden de aangegeven temperaturen moeten worden behaald, druk je op het vinkje.
Druk op verwarming.
Nu druk je op het vinkje om de temperaturen aan te passen en de tijden.
Er kunnen dagen en tijden geselecteerd worden wanneer u wilt dat dat de weekklok actief is.

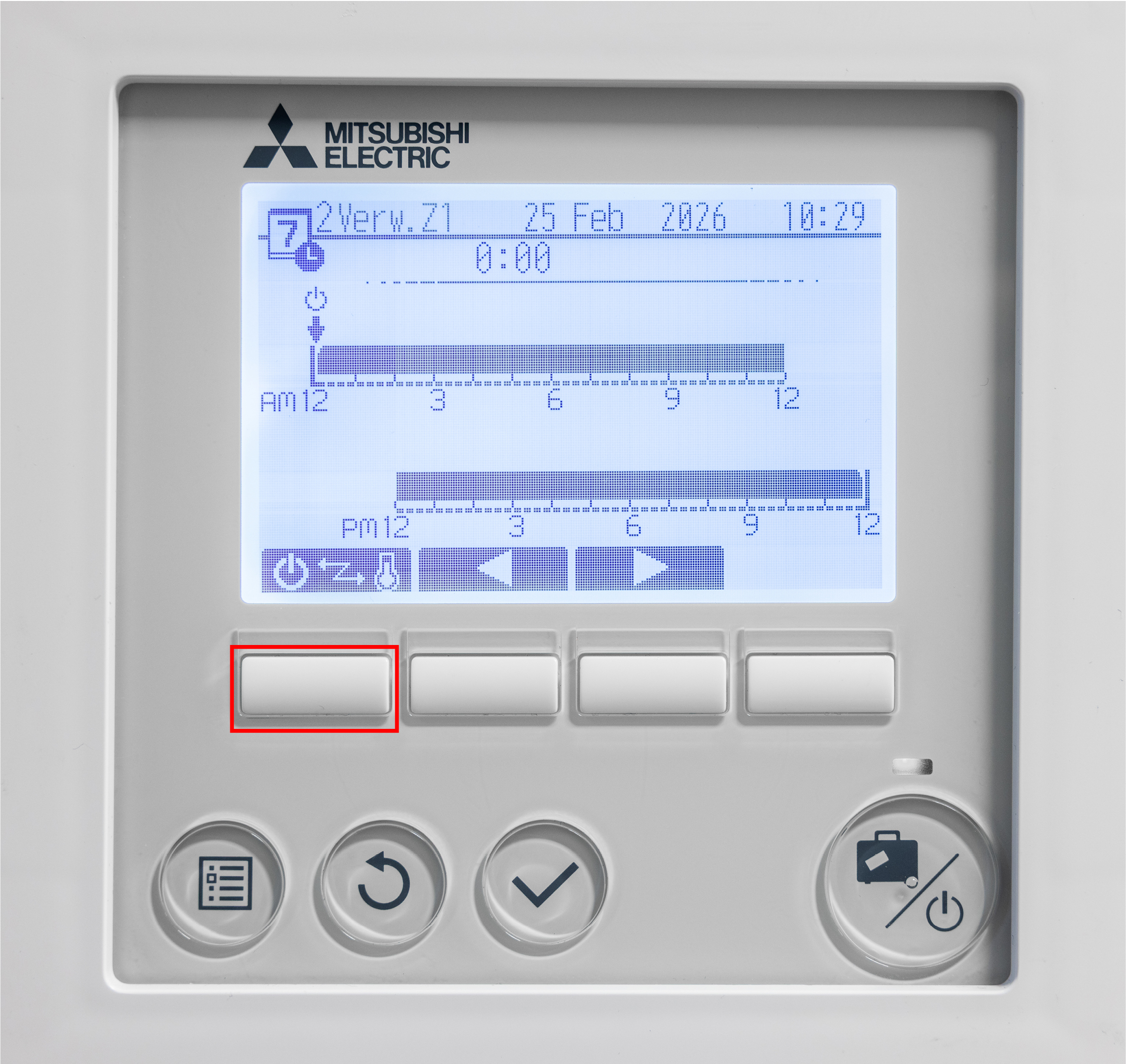

Druk links op het scherm om de temperaturen aan te passen en aan te geven op welke tijden deze temperaturen moeten worden behaald.

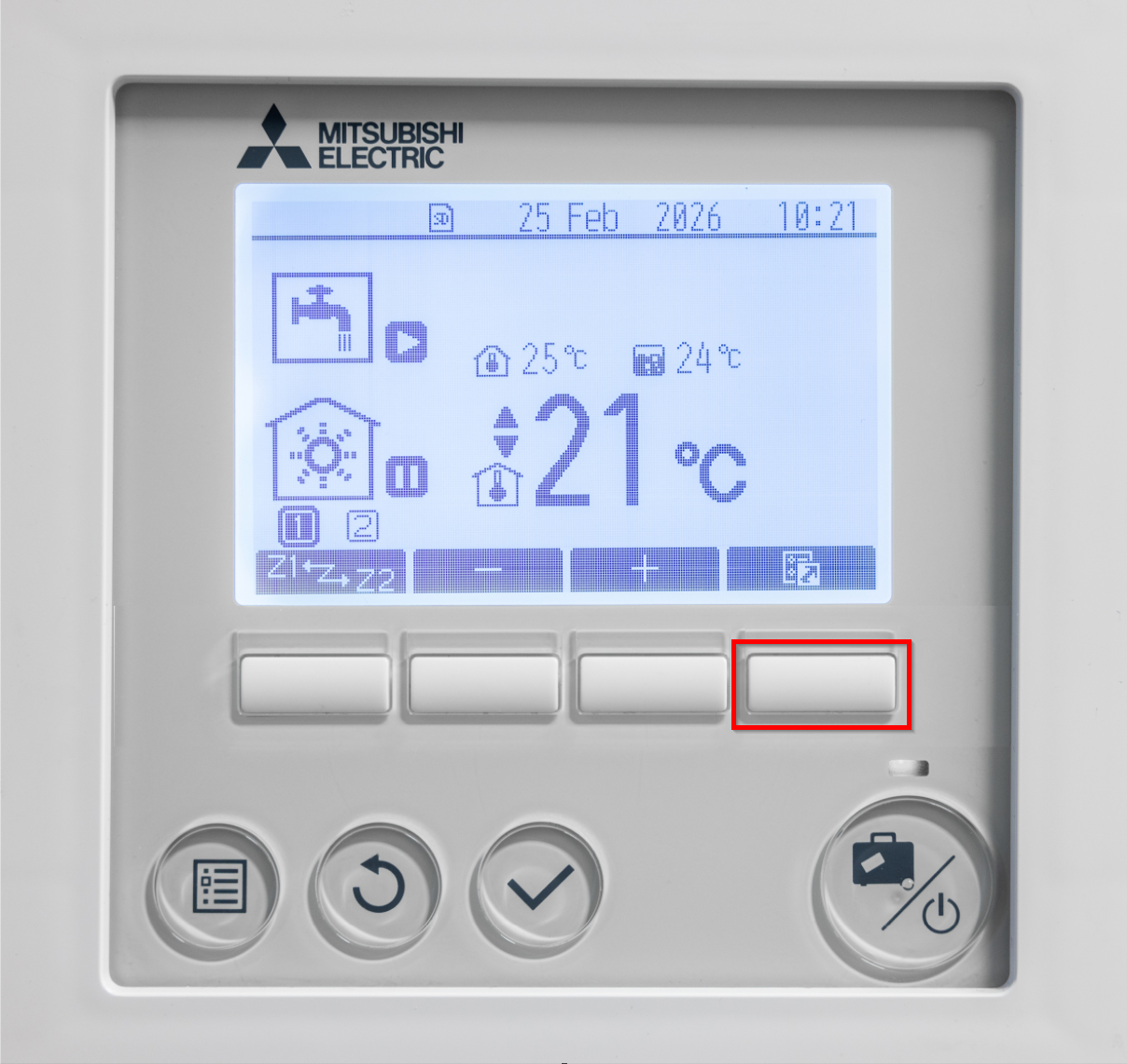

Als laatste zal de timer nog geactiveerd moeten worden in het startscherm. Nadat alle instellingen gemaakt zijn kan er in het startscherm gedrukt worden op de rood omcirkelende knop. Zodra dat gedaan is komt onderstaand scherm tevoorschijn.

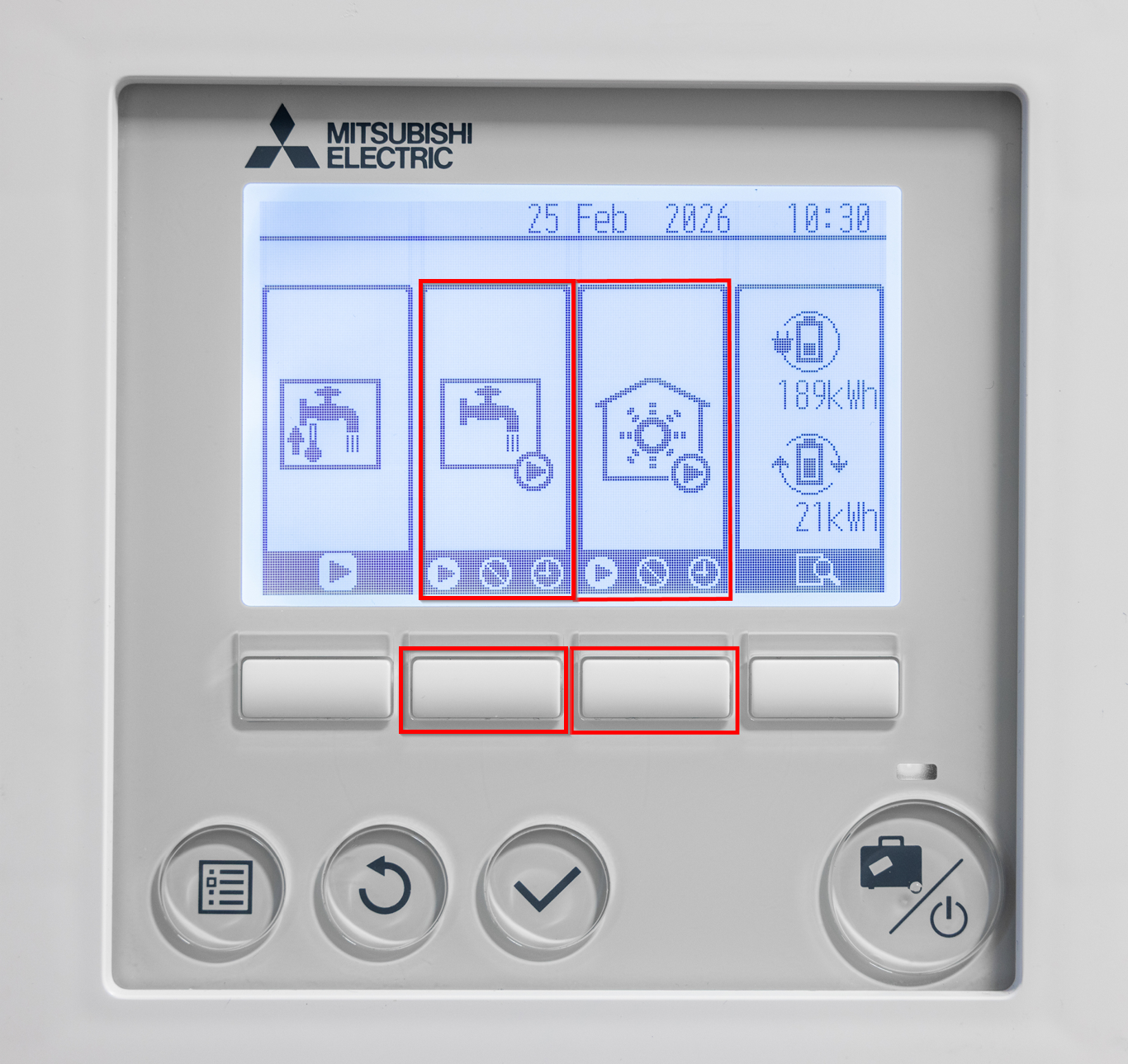

Dit scherm geeft 4 tabbladen te zien, waarvan er 2 van toepassing zijn voor de weekklok, tabblad 2 en tabblad 3. Op tabblad 3 wordt al een klok weergegeven en hier is de weekklok al actief. Indien er instellingen zijn gemaakt voor tapwater en CV moet er bij beide een klok in het rode kader bij het symbool staan. Dit kan door F2 en F3 een paar keer in te drukken tot er een klok bij het symbool tevoorschijn komt.
Als het klok symbool verschijnt staat de weekklok ingesteld.

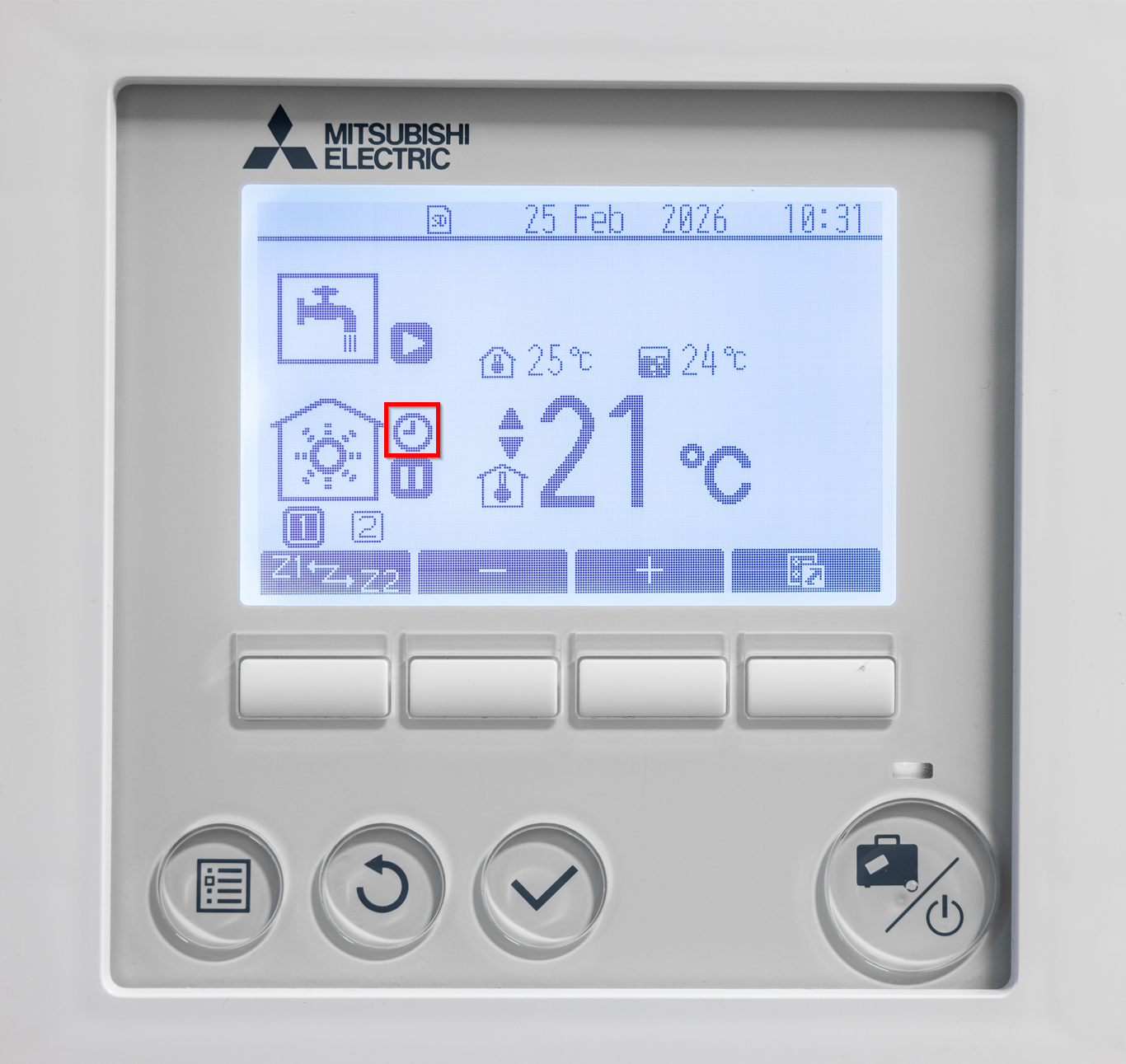

Hier zie je bij CV een weekklok ingesteld. Voor Tapwater kan ook een weekklok ingesteld worden, hiervoor kan je dezelfde stappen doorlopen.
Als alle instellingen voor de weekklok gemaakt zijn en het beginscherm er uit ziet zoals hiernaast met de afbeelding, van een klok naast het symbool bij CV, dan is de weekklok actief. Instellingen kunnen altijd aangepast worden in het menu-weekklok, door opnieuw de stappen van 1 tot 5 te volgen
