Koppelen wifi-module MAC-567IF-E / MAC-577IF-E

Koppelen via WPS-knop

STAP 1

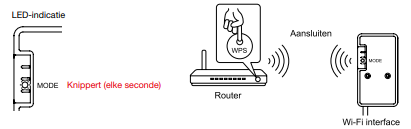

Controleer of de LED-indicatie van de WiFi-interface eruitziet zoals hiernaast weergegeven. Druk op de Mode-knop totdat het Mode-lampje knippert. Druk vervolgens binnen 2 minuten op de WPS-knop van de router.


STAP 2

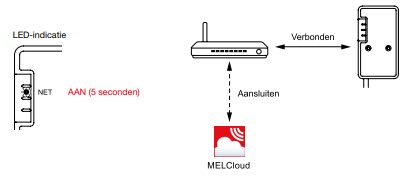

Wanneer er verbinding is gemaakt tussen de interface en router gaat de NET-knop aan voor 5 seconden.

STAP 3

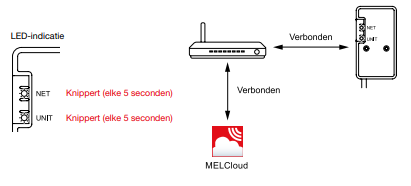

Wanneer zowel de Mode-knop als de NET-knop groen knipperen, is het koppelen gelukt. Opmerking: Het kan enkele minuten duren voordat deze indicatie wordt weergegeven.

Hoofdoorzaken van het niet werken van WPS
Communicatiebereik (van Wi-Fi interface tot router), routerinstellingen (encryptie, authenticatie, verbindingslimiet, enz.)

Koppelen via smartphone

STAP 1

Druk op de Mode-knop voor 5 seconden. De Mode- en Unit- knop gaan dan knipperen.

STAP 2

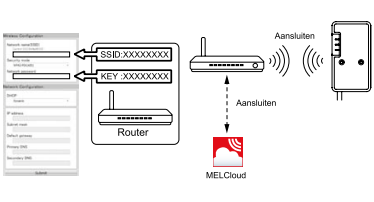

Open het scherm met WiFi-instellingen van je smartphone, selecteer SSID en voer KEY (sleutel) in zoals weergegeven op het etiket van de WiFi-interface. Scan de matrix-streepjescode op het etiket van de Wifi interface of type de URL (http://192.168.11.1/network) in de webbrowser.

STAP 3

Selecteer Dynamic in DHCP (*) in het weergegeven venster, voer de routerinformatie in en tik vervolgens op de knop Submit.

STAP 4

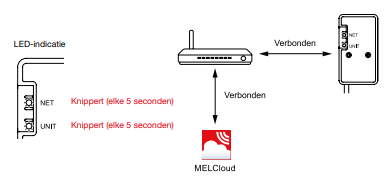

De LED-indicatie ziet eruit zoals hiernaast weergegeven wanneer de verbinding tot stand is gebracht.

Opmerking: Het kan enkele minuten duren voordat de indicatie hieronder wordt weergegeven. (Als de indicatie niet verandert, houdt u de RESET-schakelaar minimaal 10 seconden ingedrukt, 14 seconden bijvoorbeeld, om de set-up te herstarten)
