De Ecodan kan in noodbedrijf gezet worden in geval van nood. Bijvoorbeeld doordat de buiten-unit nog niet is geleverd en wel de binnen-unit. Bij een defect aan de buiten-unit denk aan een defecte compressor of print.
Noodbedrijf optie 1 (zonder buitendeel)
Om de Ecodan op noodbedrijf te zetten als er geen buitendeel aanwezig is of de printplaat is defect moeten er een aantal handelingen worden uitgevoerd en dipswitches omgezet worden.
- Installatie spanningsloos.

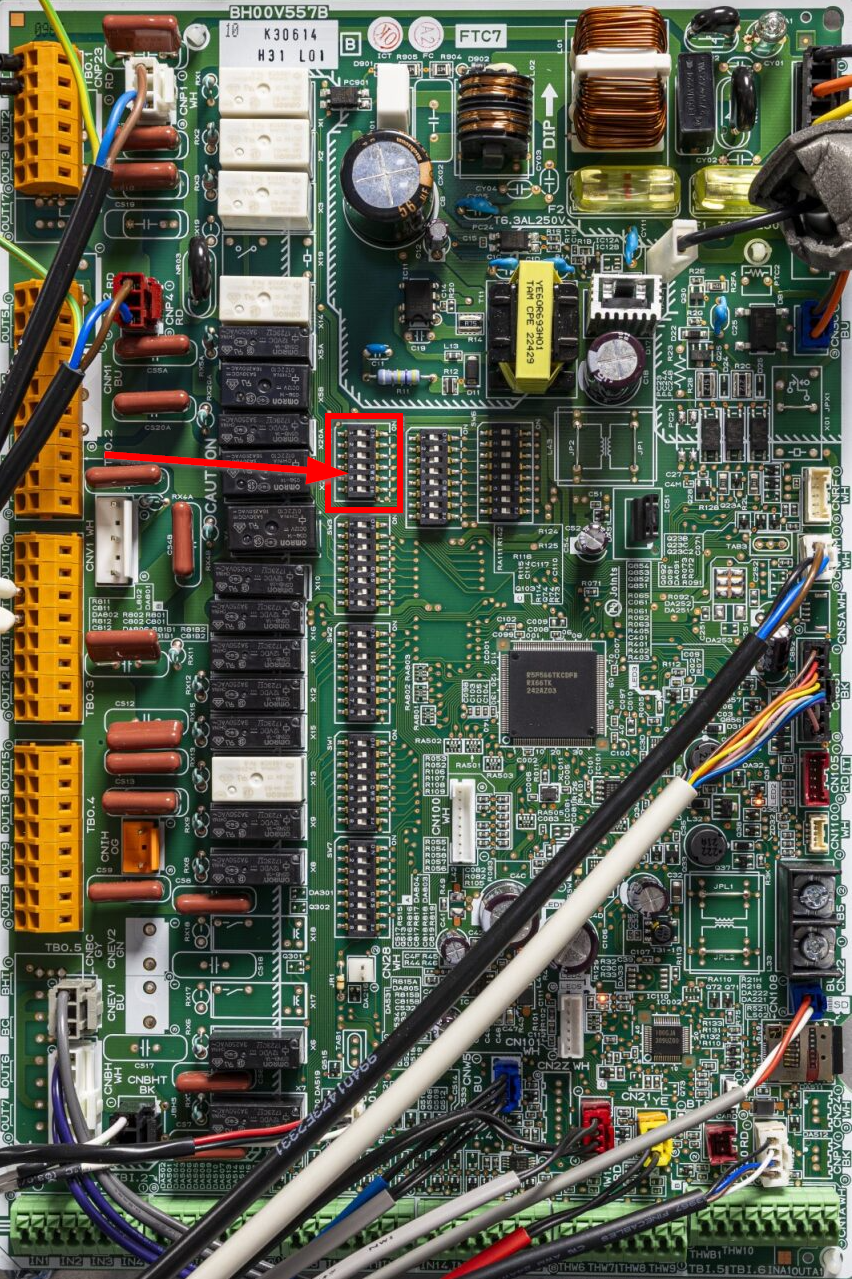

- SW4-4 en SW4-5 op ON zetten op de print van de binnen-unit.
- Dipswitch SW1-5 en SW1-6 moet ook ON staan voor het gebruik van het elektrisch element.
-Elektrisch aansluiten

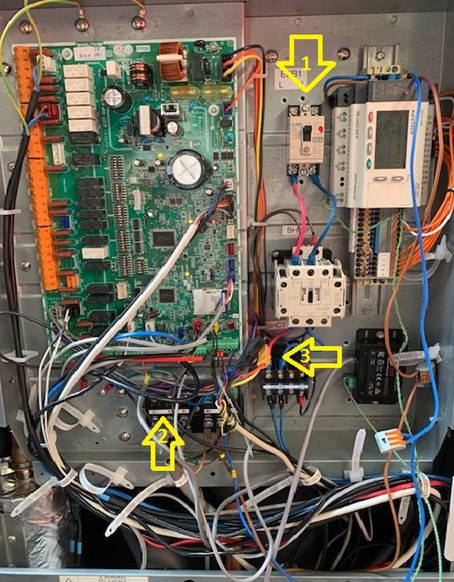

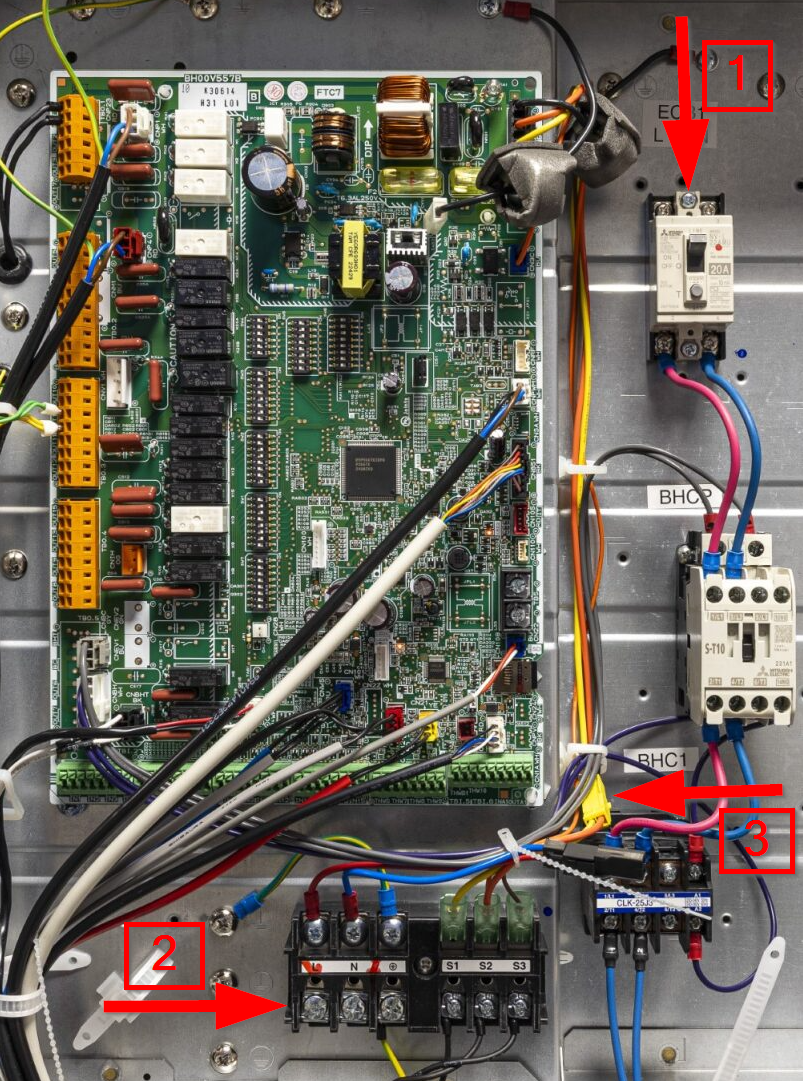

Rechtsboven op ECB1 bij pijl nummer 1 wordt de 230 VAC-voeding aangesloten.
Deze moet worden door gelust naar de L en N bij nummer 2.

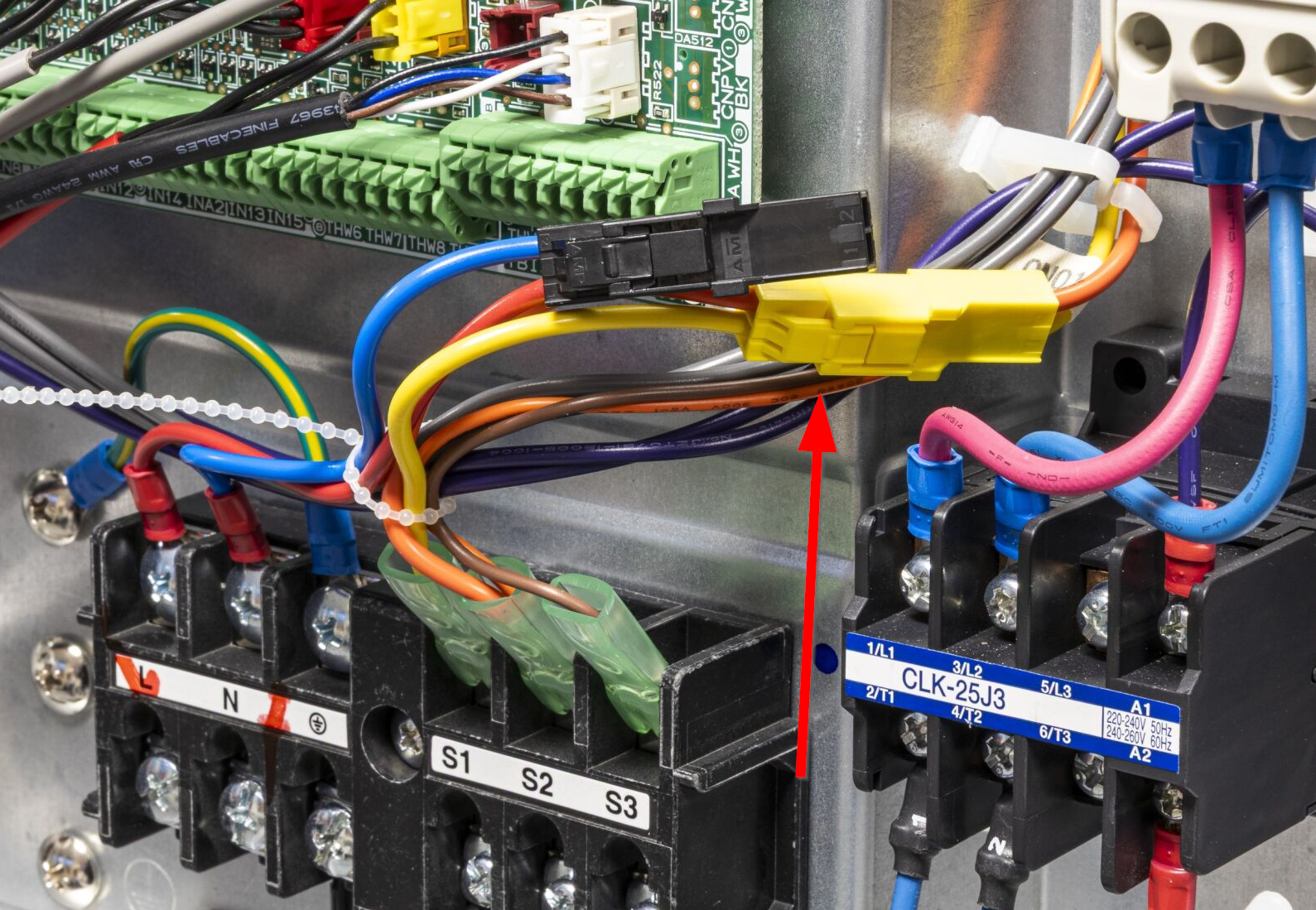

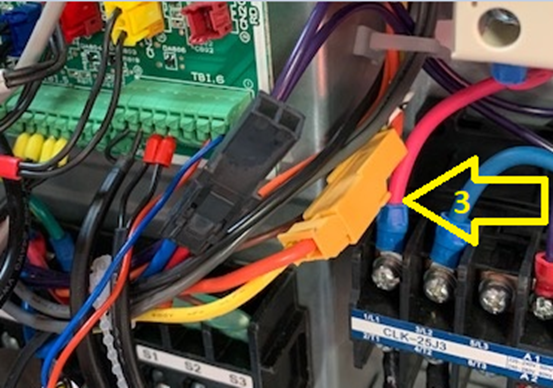

Als laatste moet de gele connector die met zijn bedrading aan S1 en S2 vastzit worden omgewisseld naar de zwarte connector nummer 3.
Noodbedrijf optie 2 (met buiten-unit)

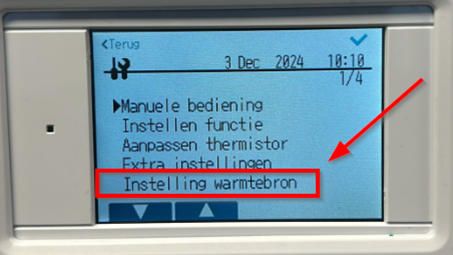

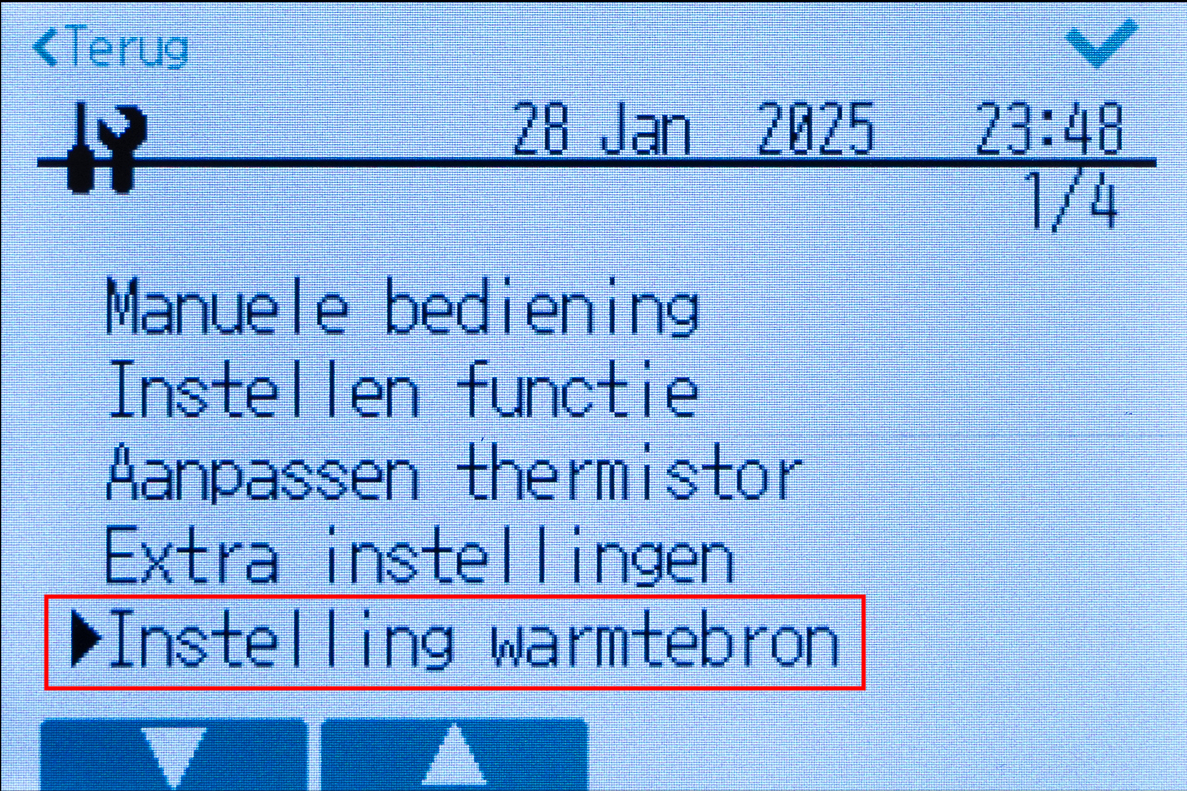

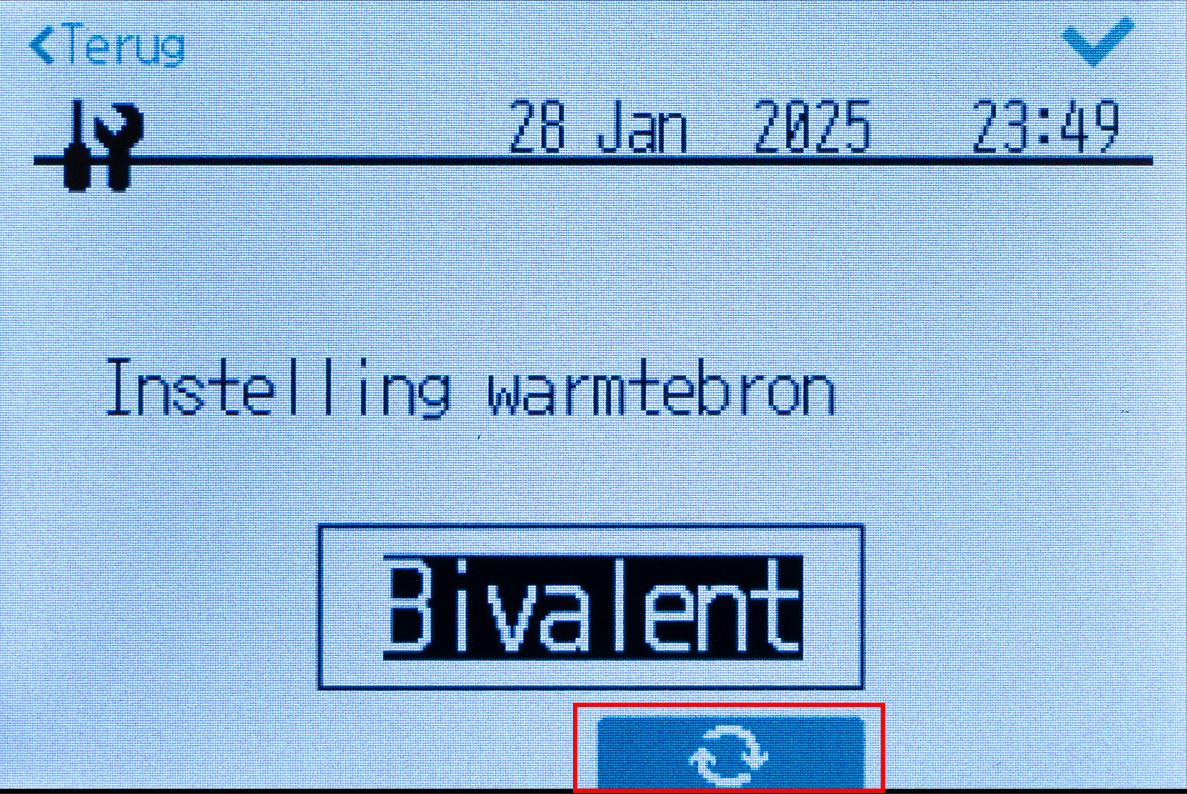

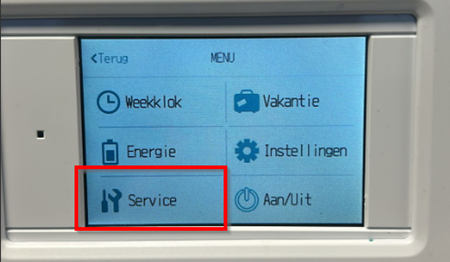

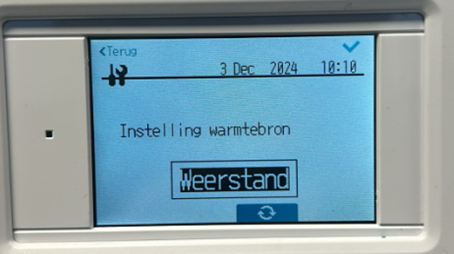

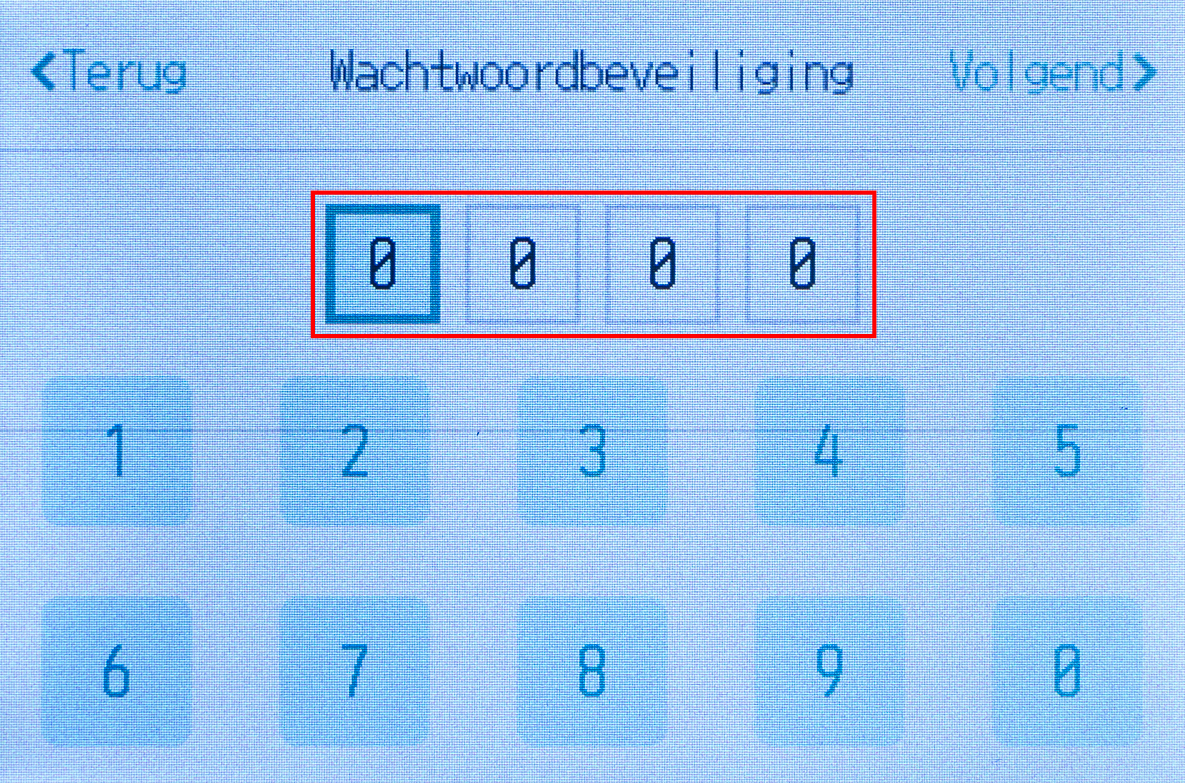

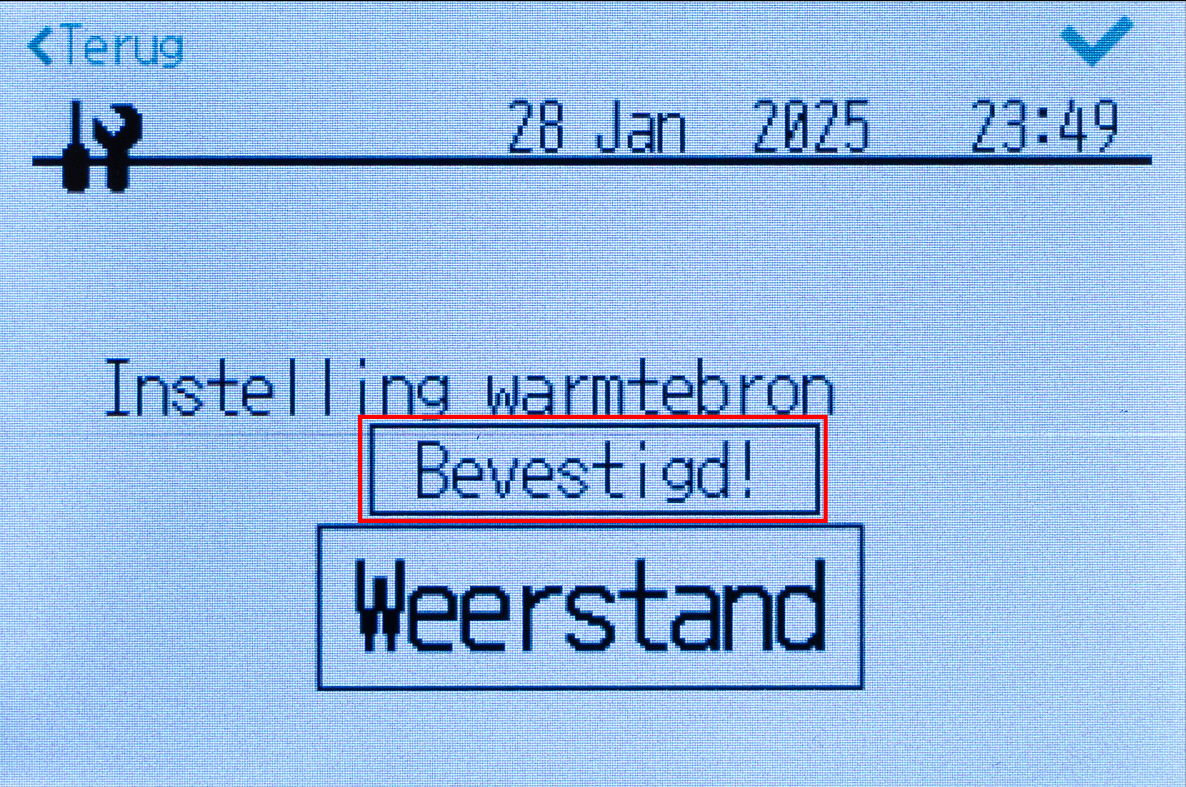

Is de buiten-unit wel aanwezig maar is bijvoorbeeld de compressor defect. En de voeding kan op de buiten-unit blijven staan kan er een instelling in het menu gemaakt worden om op het elektrisch element te draaien.
- Controleren of SW1-5 en SW1-6 ON staan op de print en voeding op de ECB1.

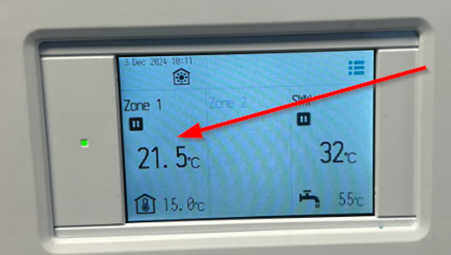

De Ecodan zal nu zijn tapwater en CV opwarmen met het elektrisch element. Als de klant wilt dat alleen het tapwater wordt opgewarmd door zijn elektrisch element moet er wat gewijzigd worden in het menu. Zie onderstaand:

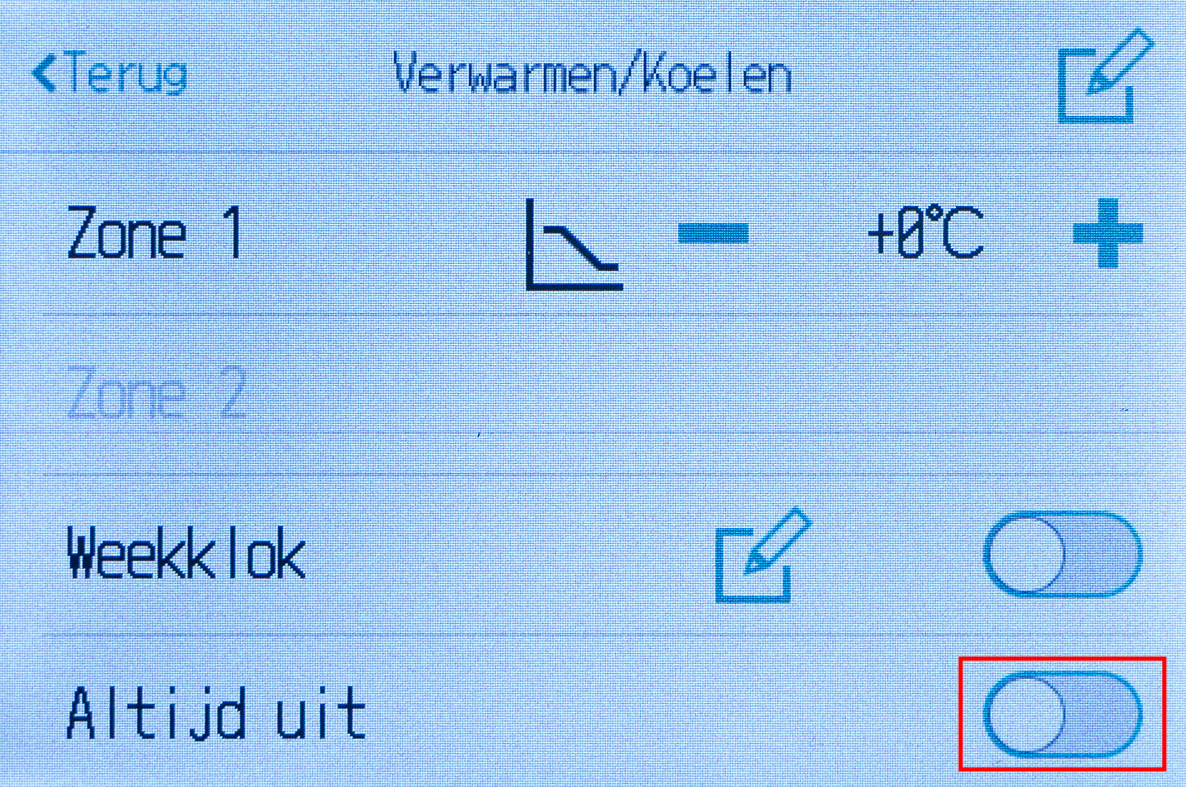

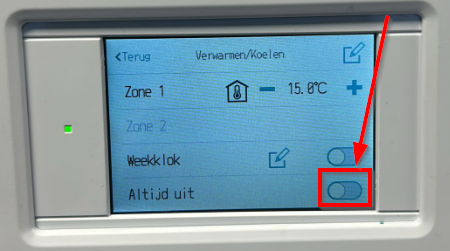

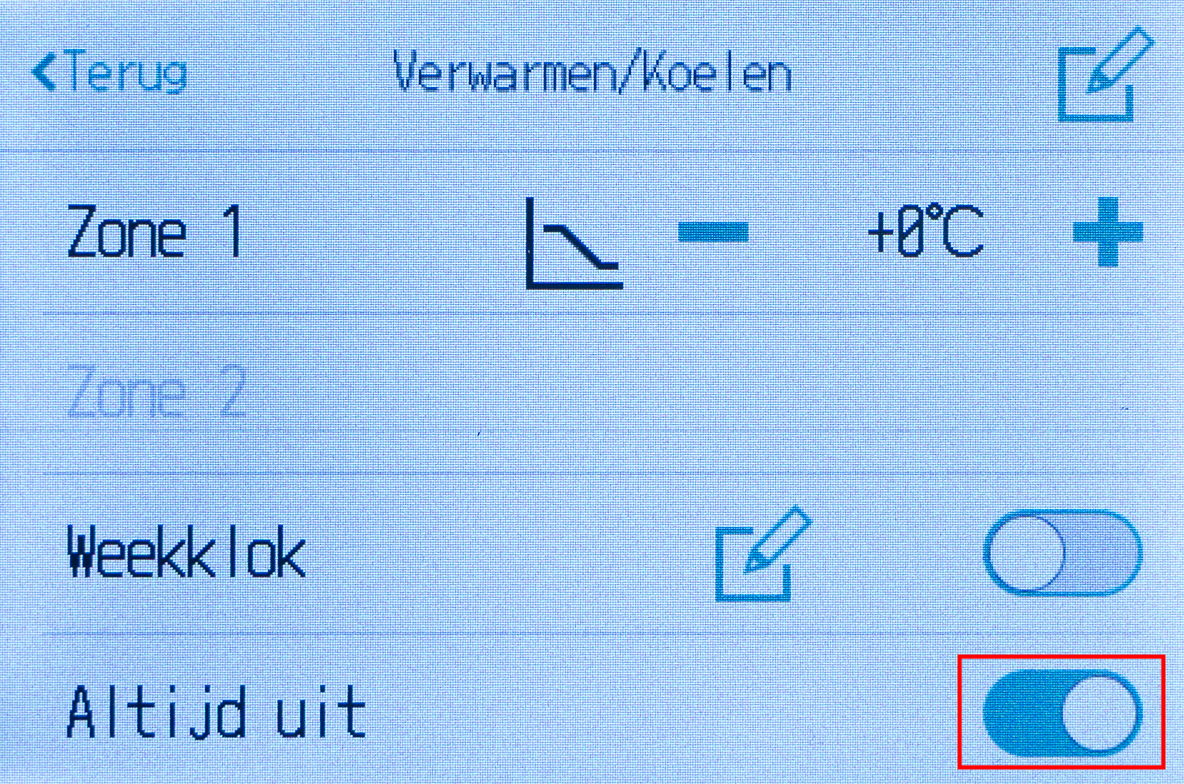

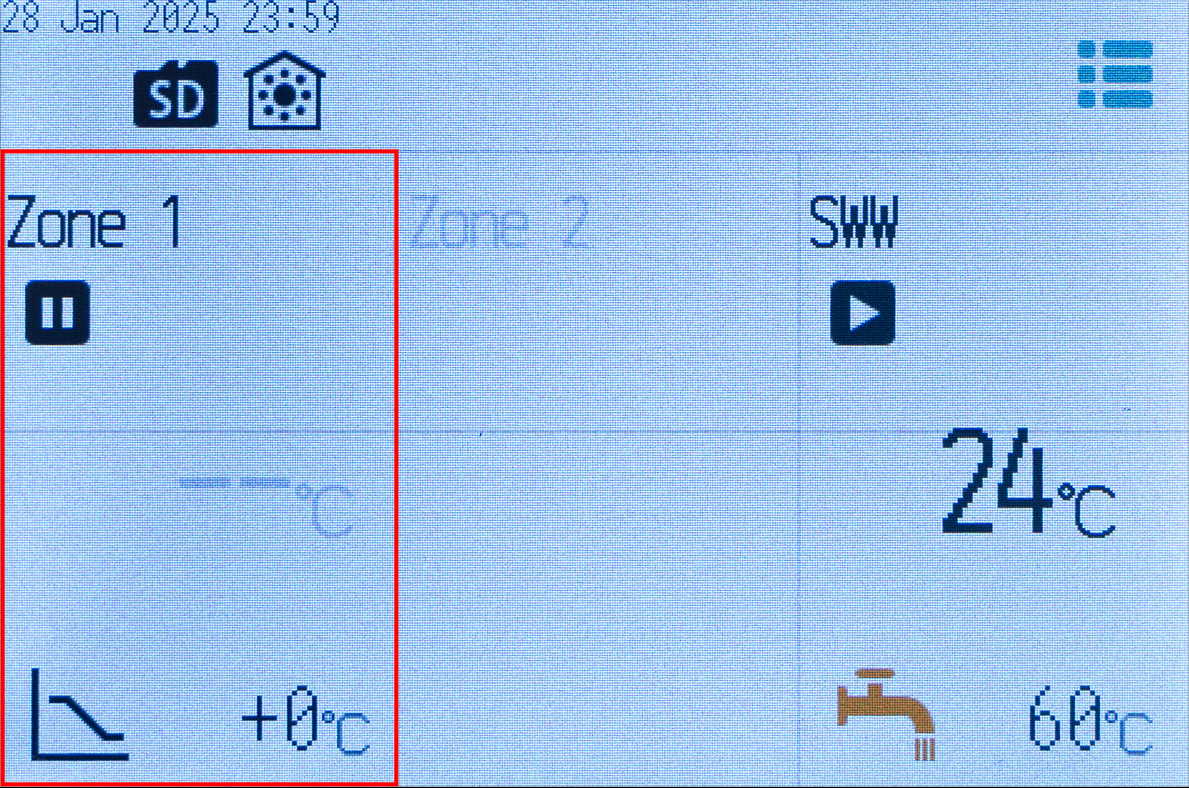

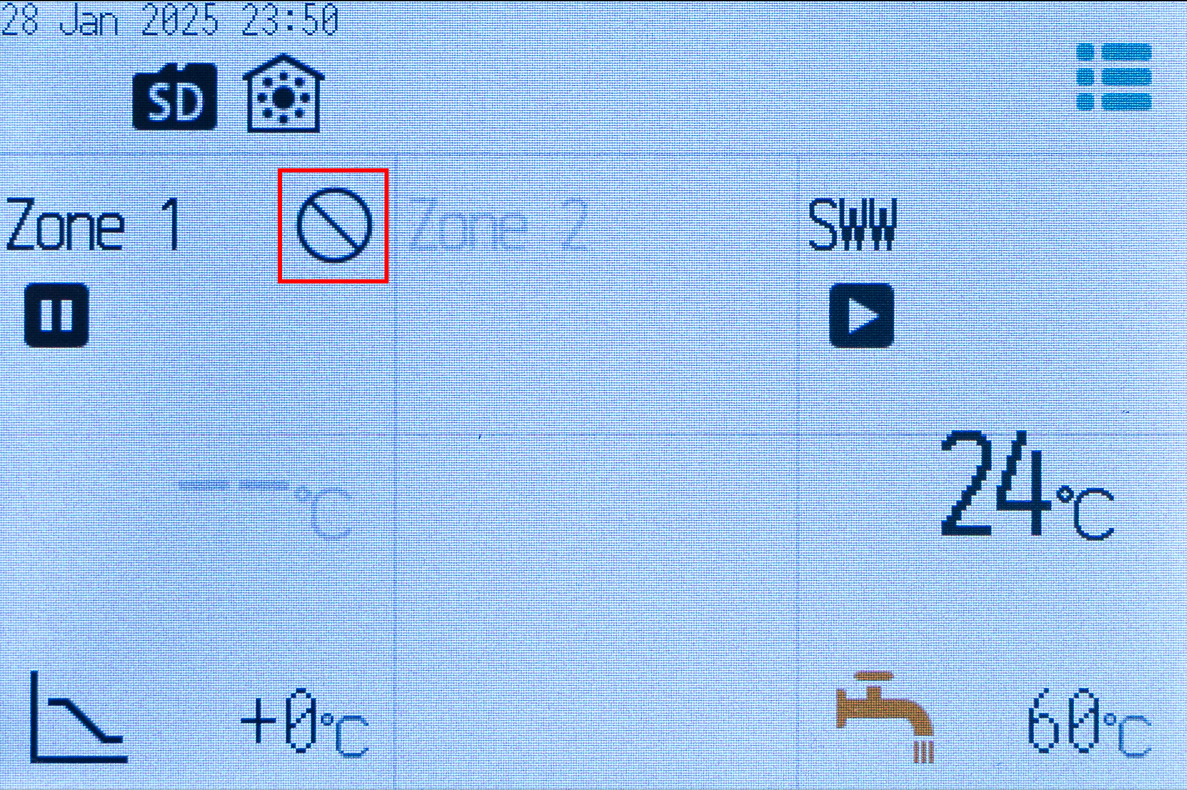

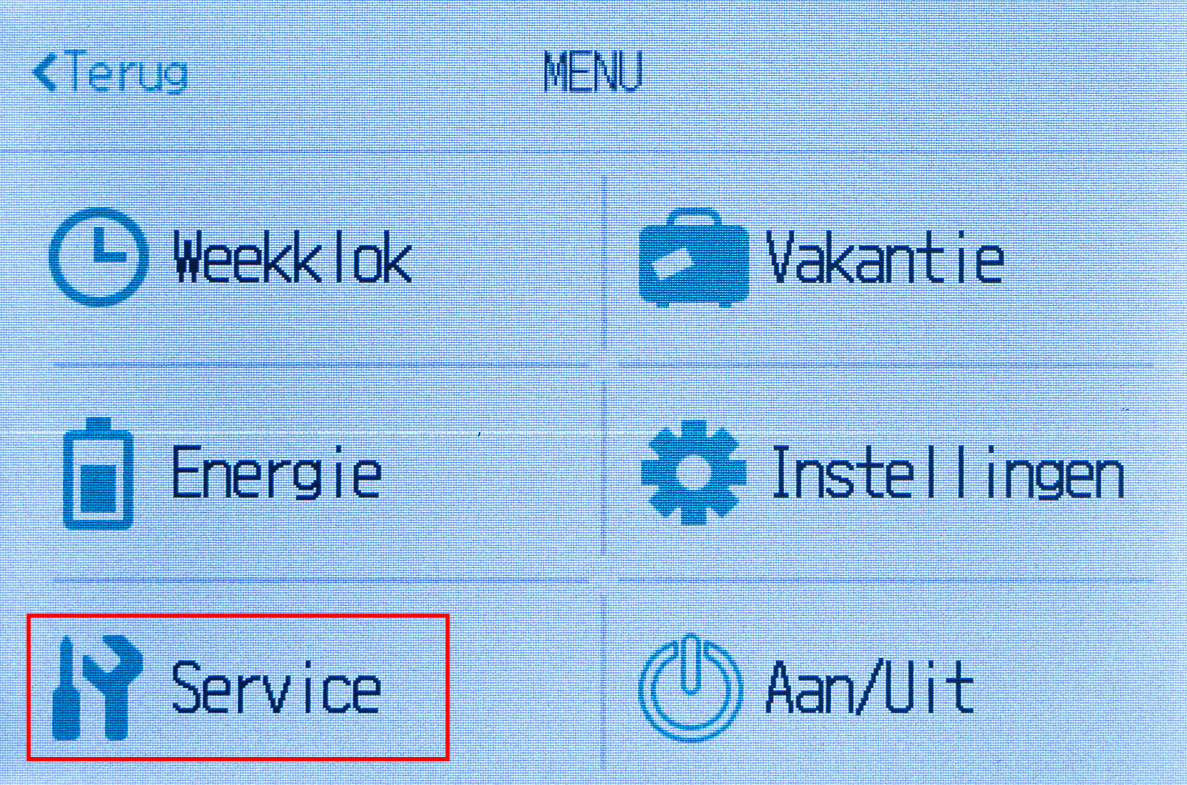

CV blokkeren in 3 stappen
