Bij een HVRF (Hybride VRF) systeem zit, in tegenstelling tot een standaard VRF systeem, geen koudemiddelleiding tussen de HBC controller en de binnendelen, maar water. Het is cruciaal om het waterzijdige systeem goed te ontluchten tijdens het vullen. Volg hiervoor enkele stappen.
- Draai de ontluchter van de binnendelen open tijdens het vullen van het systeem.
- Spoel en ontlucht indien mogelijk per binnendeel.
- Draai de ontluchters dicht als het systeem gevuld en ontlucht is.
- Zodra deze stappen doorlopen zijn kunnen we het DEBRIS en Air-Vent programma starten
STAP 1: Debris removal operation
- Zorg ervoor dat er, gedurende de gehele procedure, een constante waterdruk aanwezig is tussen 1,5-2 bar (bijvoorbeeld door een vul-automaat te gebruiken).
- Zet de spanning op het gehele systeem, dus buiten-unit(s), binnen-units en HBC controller(s). Het systeem zal nu gaan inlezen.
- Zet op de printplaat in de HBC controller, Switch SW5-1 en SW5-2 op ON.

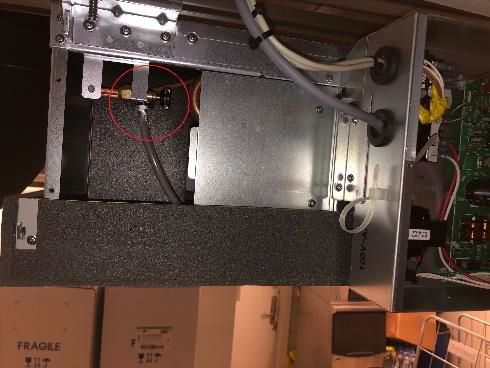

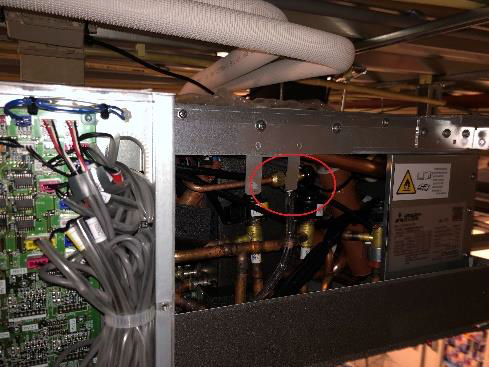

- Open de ontluchters in de HBC controller. Deze bevinden zich zowel links als rechts van de elektronica-box. Open de linker ±50% en de rechter ±20% (zorg voor een goede afvoer van het water)
- Zet nu switch SW4-1 op ON, er verschijnt nu Air1 in het LED display van de HBC controller. De pomp zal nu in- en uitschakelen om zoveel mogelijk lucht te verwijderen. (Air1 duurt 20 minuten)
- Na 20 minuten zal het systeem vanzelf overschakelen naar Air2, de pompen zullen nu constant gaan draaien over alle binnen-units. Air2 zal ook 20 minuten in beslag nemen.
- Na 20 minuten verschijnt er AirE en is het DEBRIS programma voltooid.
- Stop de watertoevoer en controleer of er geen water uit de ontluchters komt. Zet vervolgens SW4-1 van ON naar OFF.
- Zet SW4-6 op ON en schakel de HBC-controller uit. Open de lucht- en waterafvoerkleppen. Open langzaam de filters het dichtst bij de watertoevoer naar de HBC. (Let op: bij snel openen kan water spuiten)
Verwijder het filter, maak deze schoon en plaats hem weer terug. - Open langzaam het andere filter, het verste van de watertoevoer. Zet na het schoonmaken DIPSW4-6 op OFF.
- Zorg ervoor dat de filters opnieuw zijn geïnstalleerd.
STAP 2: Air vent operation
Het is belangrijk dat alle binnen-units zijn voorzien van spanning!
- Zet switch SW4-3 op ON. Er zal wederom Air1 in het display verschijnen en de pomp zal in- en uitschakelen.
- Na 20 minuten zal het systeem automatisch naar Air2 schakelen en de pomp gaat continue draaien.
- Wederom na 20 minuten zal het systeem automatisch schakelen naar Air3. Bij Air3 zullen er steeds 1 of 2 ventielen naar binnen-units worden opengezet op per binnen-unit te spoelen en te ontluchten. Dit duurt steeds 10 minuten voordat de volgende binnenunit worden bijgezet. (Afhankelijk van het aangesloten aantal binnen-units duurt Air3 dus 10-120 minuten).
- Wanneer Air3 klaar is verschijnt er Air4 in het display. Het systeem zal nu starten in verwarming mode en de buiten-unit zal starten. Door het water op te warmen zal het laatste beetje Debris uit het water worden gehaald. Air4 duurt 20 minuten.
- Wanneer Air4 klaar is verschijnt er AirE in het display en is het Air-Vent programma klaar.
- Zet switch SW4-2, SW5-1 en SW5-2 terug op OFF.
- Sluit de ontluchters in de HBC controller, vul het systeem af op 1.8 Bar en sluit de water toevoer. (Wanneer er nog steeds veel lucht hoorbaar is herhaal dan de stappen voor Air- Vent).
