Inhoud:
- Inloggen EW-50
- Standaard instelling weekklok
- Voorbeeld stappenplan instellen weekklok
- Instellingen Hotel zonder gekoppelde kaartlezers
- Instellingen Hotel met gekoppelde kaartlezers
Stap 1 - Inloggen EW-50
Bij het inloggen op een EW-50 is allereerst het IP adres nodig, deze zal standaard op 192.168.1.1 voor LAN1 staan en 192.168.2.1 voor LAN2, deze kan door zowel de leverancier evenals de installateur gewijzigd worden. De EW-50 is voorzien van een statisch IP deze dient wanneer deze verandert moet worden ook statisch te zijn.
Voor het gemak gebruiken we in het voorbeeld een standaard IP adres van LAN1.

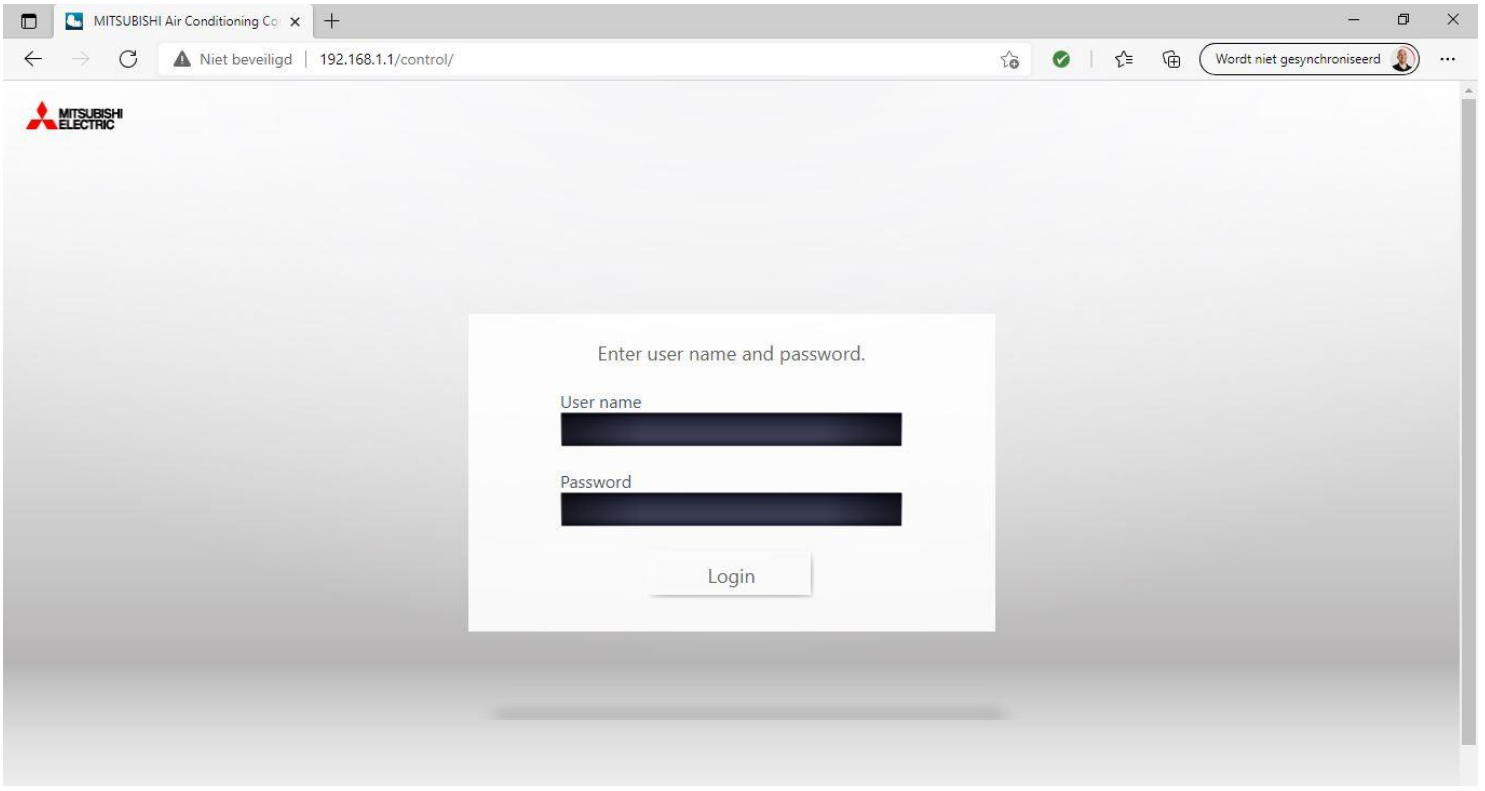

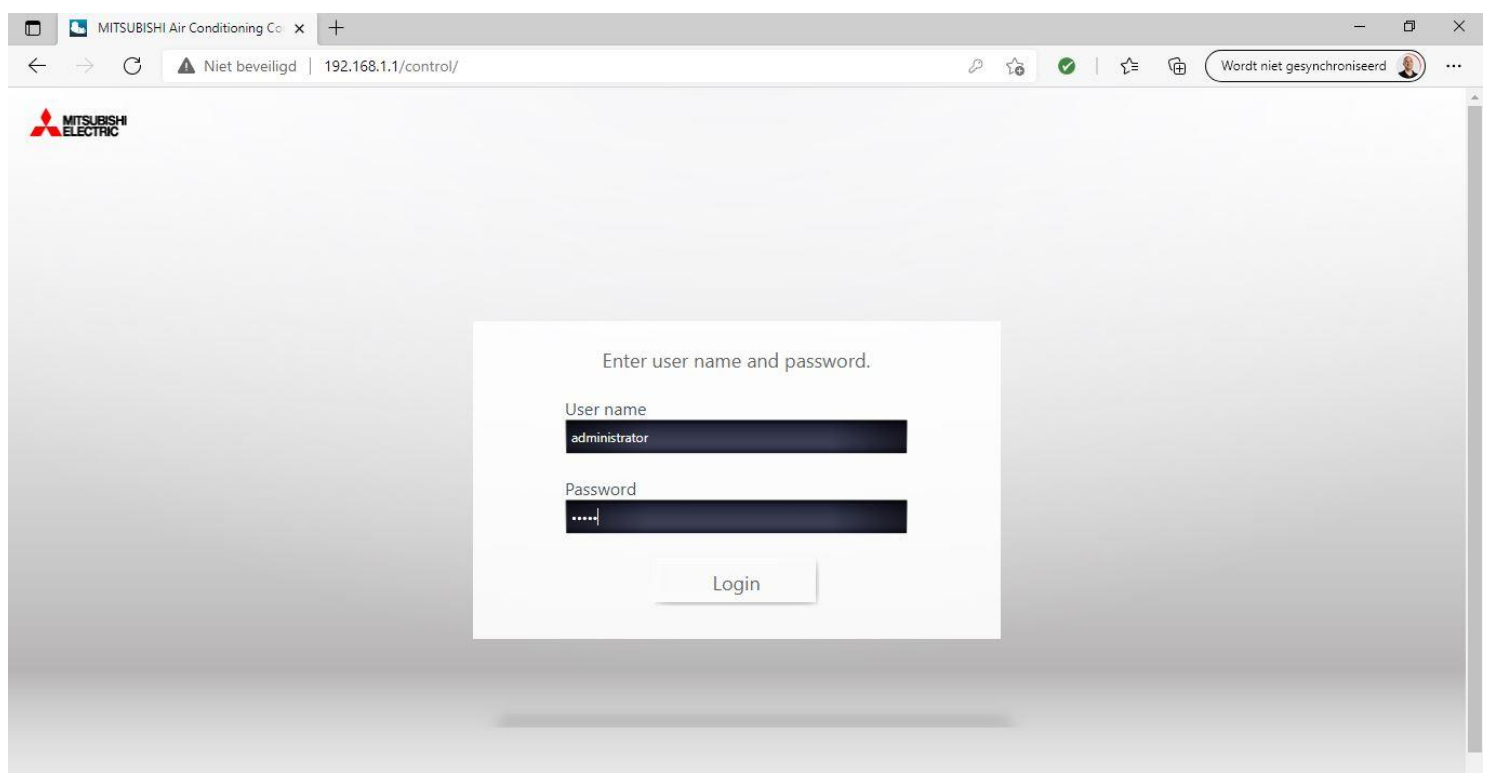

Open de webbrowser en navigeer naar http://192.168.1.1/control, wanneer de EW50 correct is aangesloten en inbedrijfgesteld treft u onderstaand scherm.
Hier logt u in met User name: administrator
Password: admin

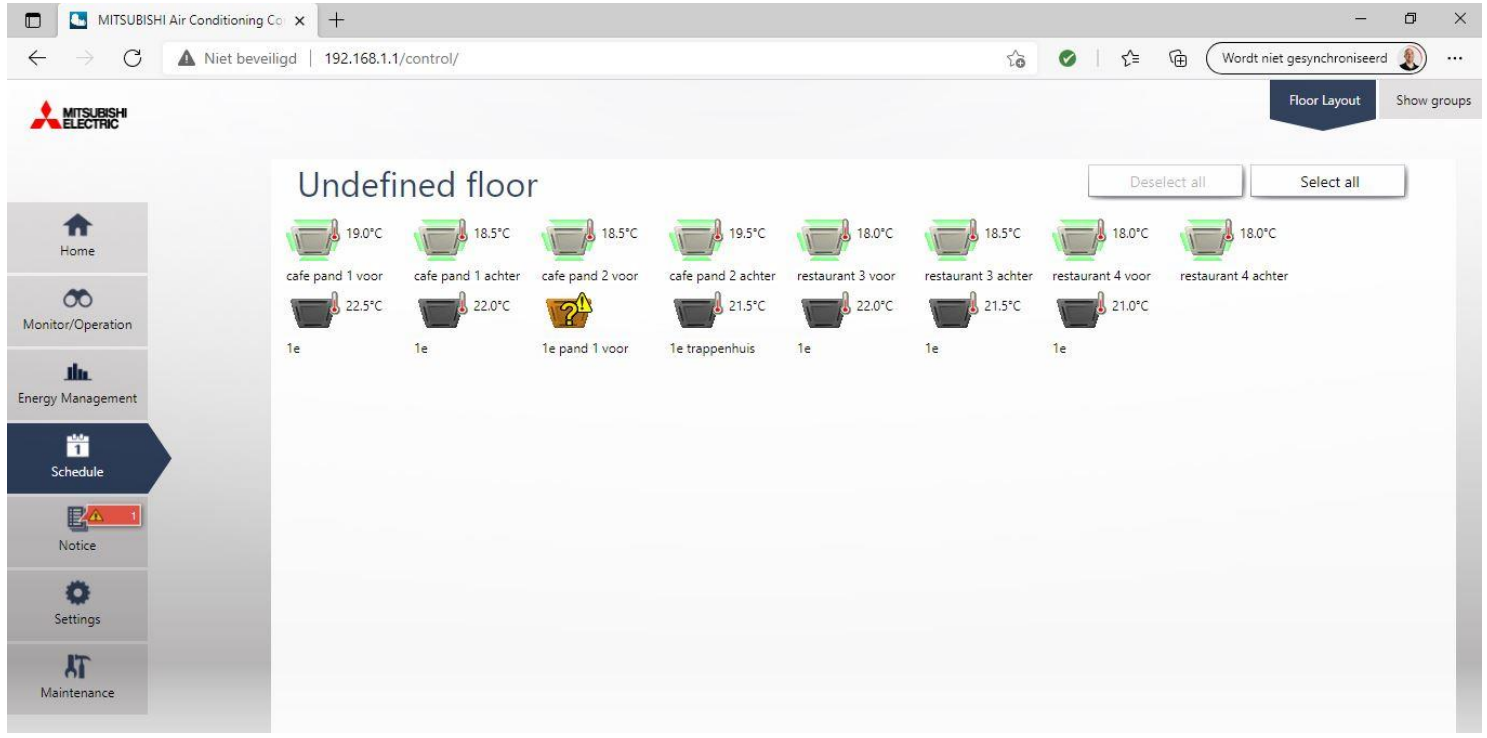

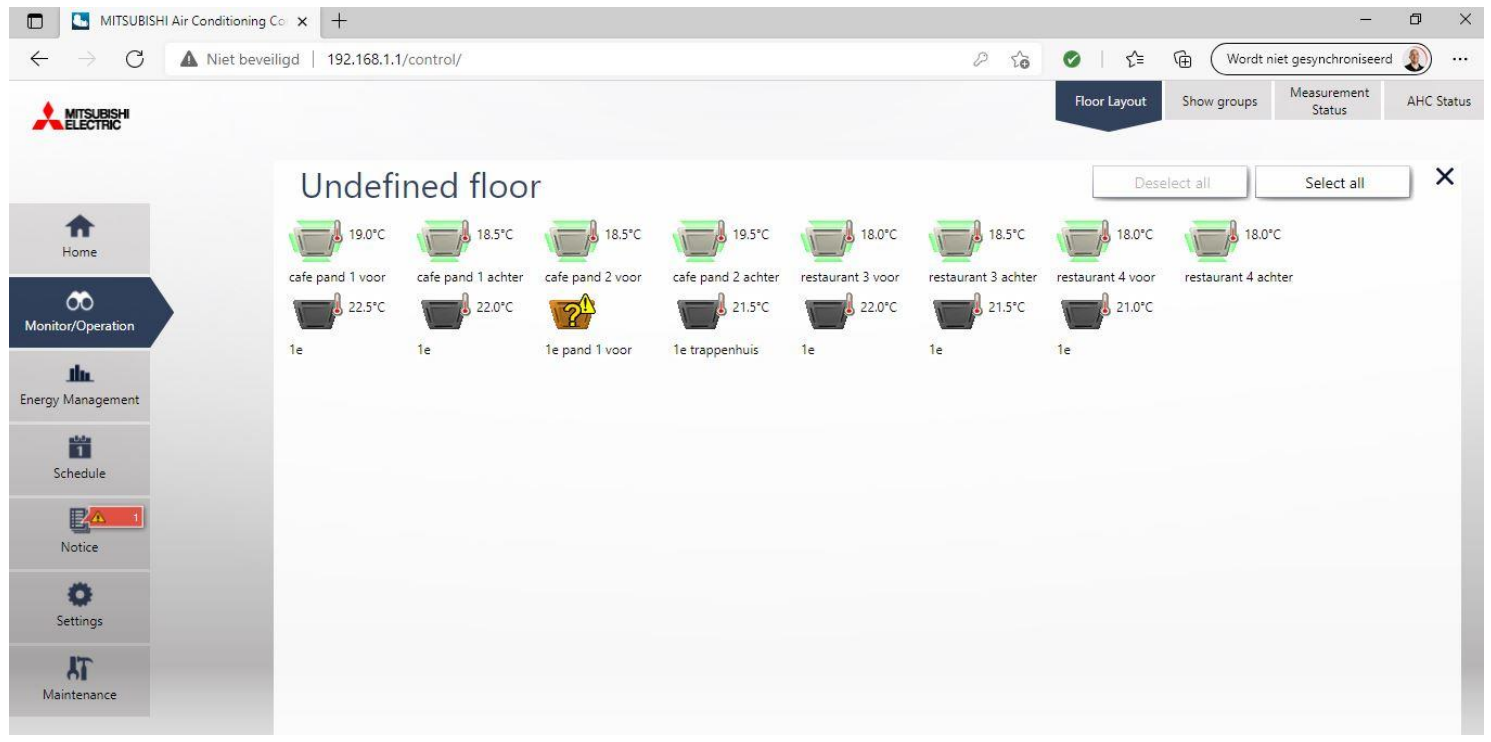

Onderstaande afbeelding is een voorbeeld van hoe uw EW50 ingericht zou kunnen zijn, er kunnen door de installateur ook tekening van verdiepingen etc. toegevoegd zijn.
Een afbeelding van een unit met groene uitblaas tekens is een unit die inwerking is, een donker gekleurde is een unit die UIT staat, een gele is een unit met een storing, de details van de storing zijn te vinden onder Notice in de tabbladen aan de linker kant.
Stap 2 - Standaard instelling weekklok
In de regel stelt de installateur samen met jou die EW-50 in, dit is dus een samenspraak met jou als eindgebruiker. Wat wij als leverancier vaak adviseren is het volgende:
Een week klok met een optimized start (wanneer de ingestelde temperatuur niet gehaald is op het aangegeven tijdstip zal de unit de volgende dag eerder opstarten om al wel op temperatuur te zijn)
Algemeen voorbeeld instelling weekklok (standaard kantoor faciliteit met 8-17h aanwezigheid) vaak algemene instelling na inbedrijfstelling door Alklima.
| Zat & Zondag: | 07:00 Heat 17℃ON Ventilatie Automatisch 18:00 OFF |
| Ma t/m Vrijdag: | 07:00 Optimized Start Auto 21℃/23℃Ventilatie Automatisch 18:00 OFF |
Vervolgens wordt er dan onder het tabblad Setting -> Function de Night Setback ingesteld, dit is een temperatuur bewaking tussen een aangegeven tijd, dit zorgt ervoor dat uw pand niet teveel afkoelt of opwarmt tijdens afwezigheid, dit zal zorgen voor een energetisch beter werkende installatie gezien er geen pieken zullen zijn waar extreem veel energie voor nodig is.
De bewaking wordt aangepast op de ingestelde tijd van de week timer dit wordt door de
installateur ingesteld onder het tabblad Setting -> Function -> Night Setback
Hier moet een tijd en een temperatuur ingesteld worden, een algemene instelling die na
inbedrijfstelling ingesteld wordt is vaak: 18:30 tot 06:00 een bewaking waarbij uw pand niet onder de 17℃mag komen en niet boven de 28℃mag komen. Dit wordt per unit ingesteld
Stap 3 - Voorbeeld stappenplan instellen weekklok

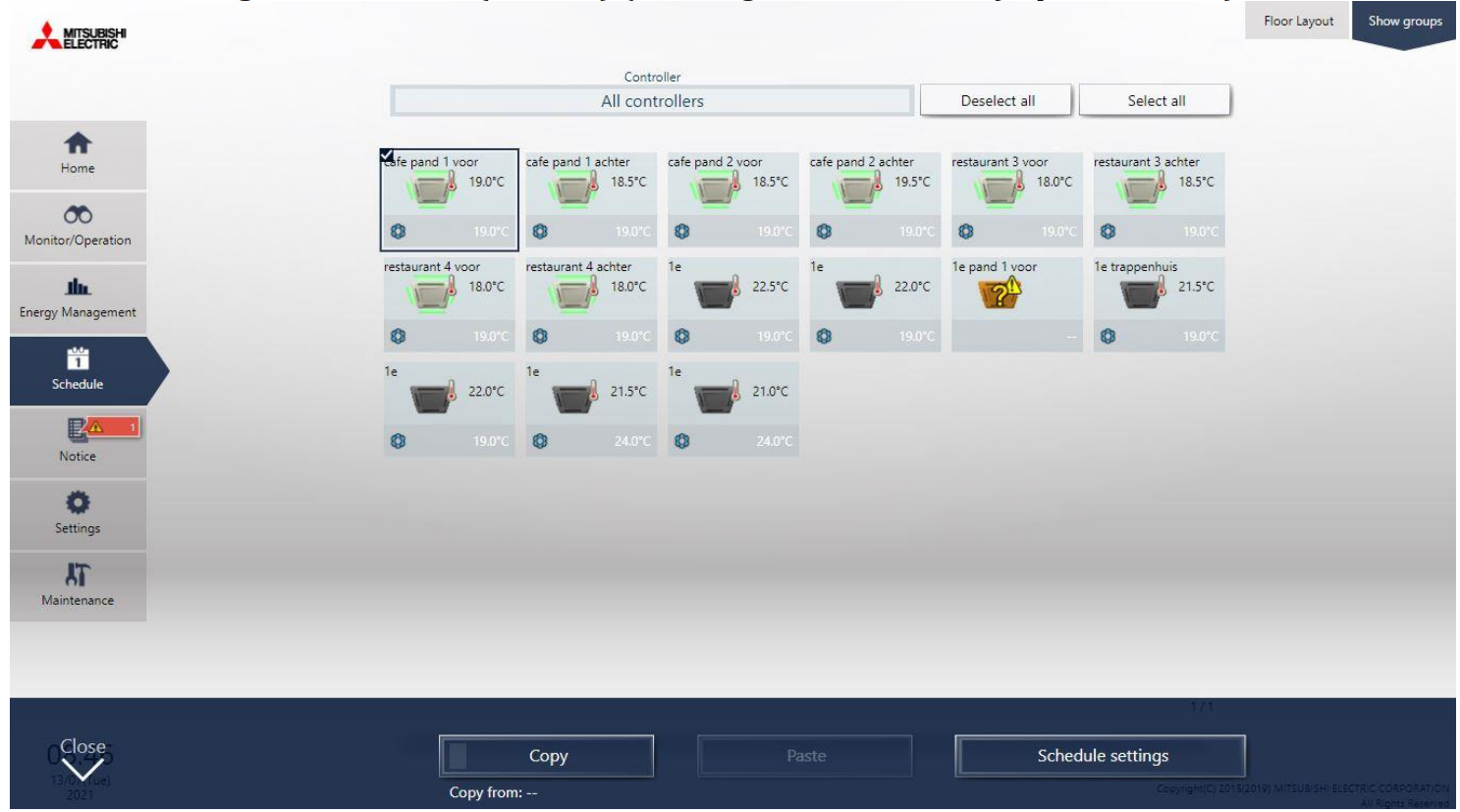

Ga naar tabblad Schedule:

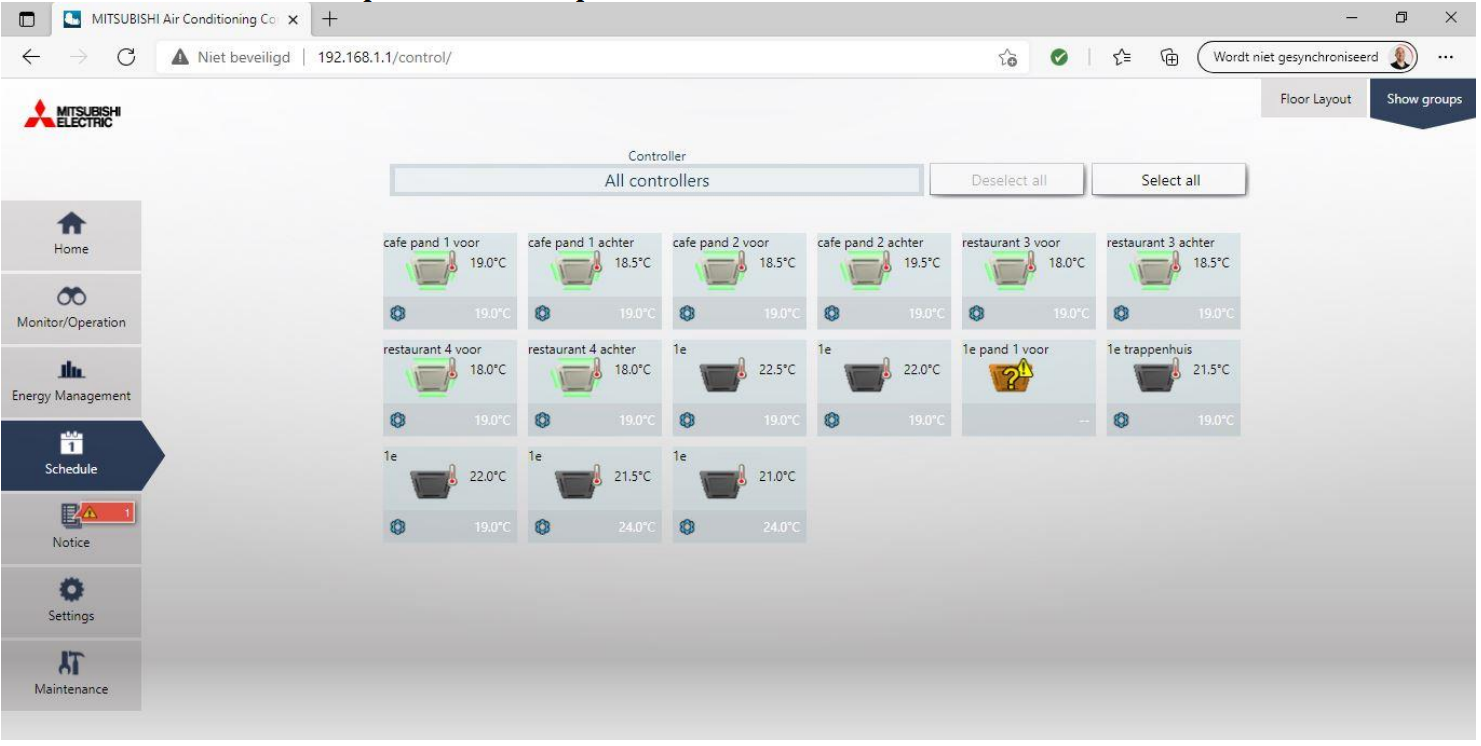

Klik rechts boven in op Show Groups

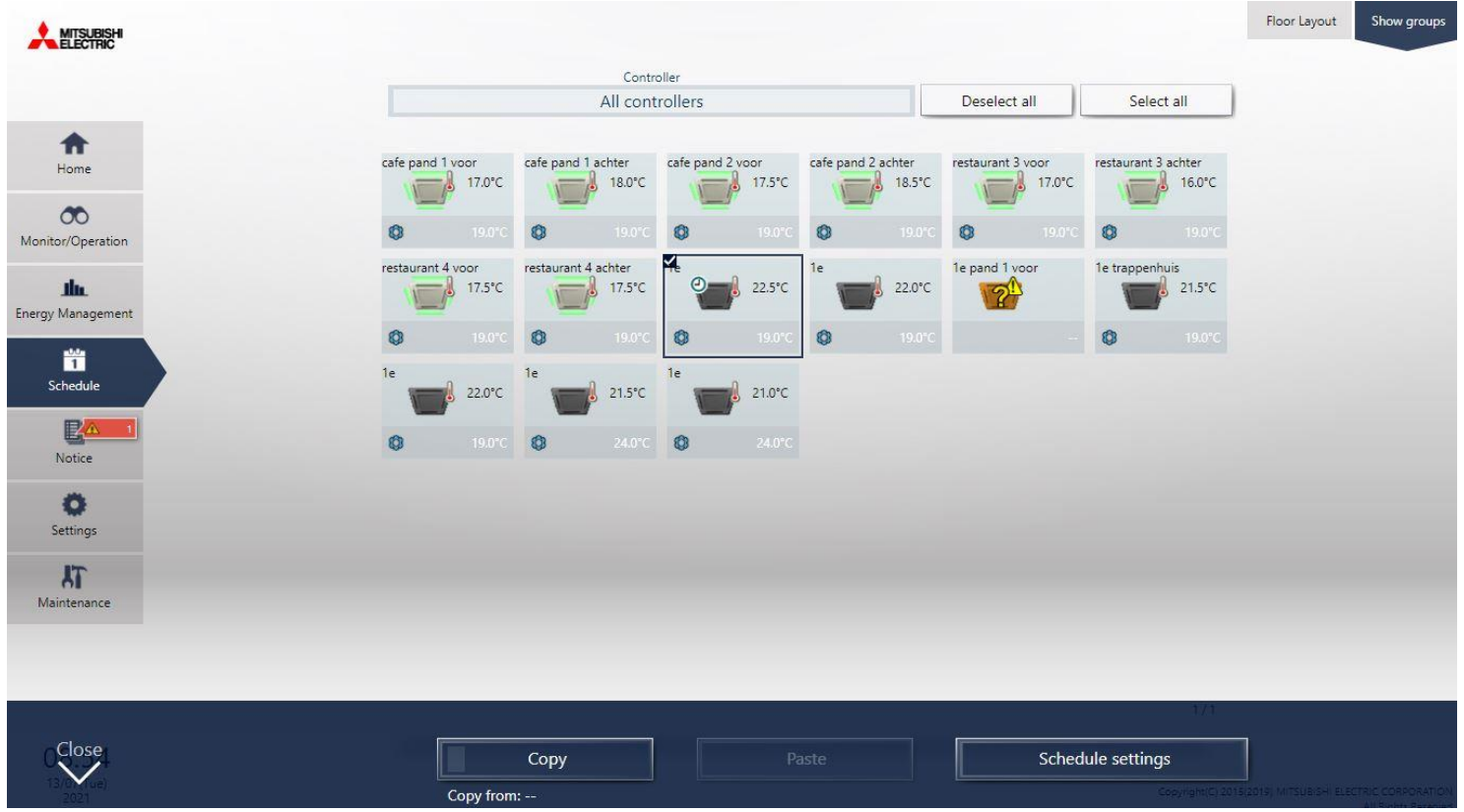

Selecteer een gewenste unit (ruimte) (hier is gekozen voor cafe pand 1 voor)
Klik rechts onderin op Schedule settings
Klik op OK

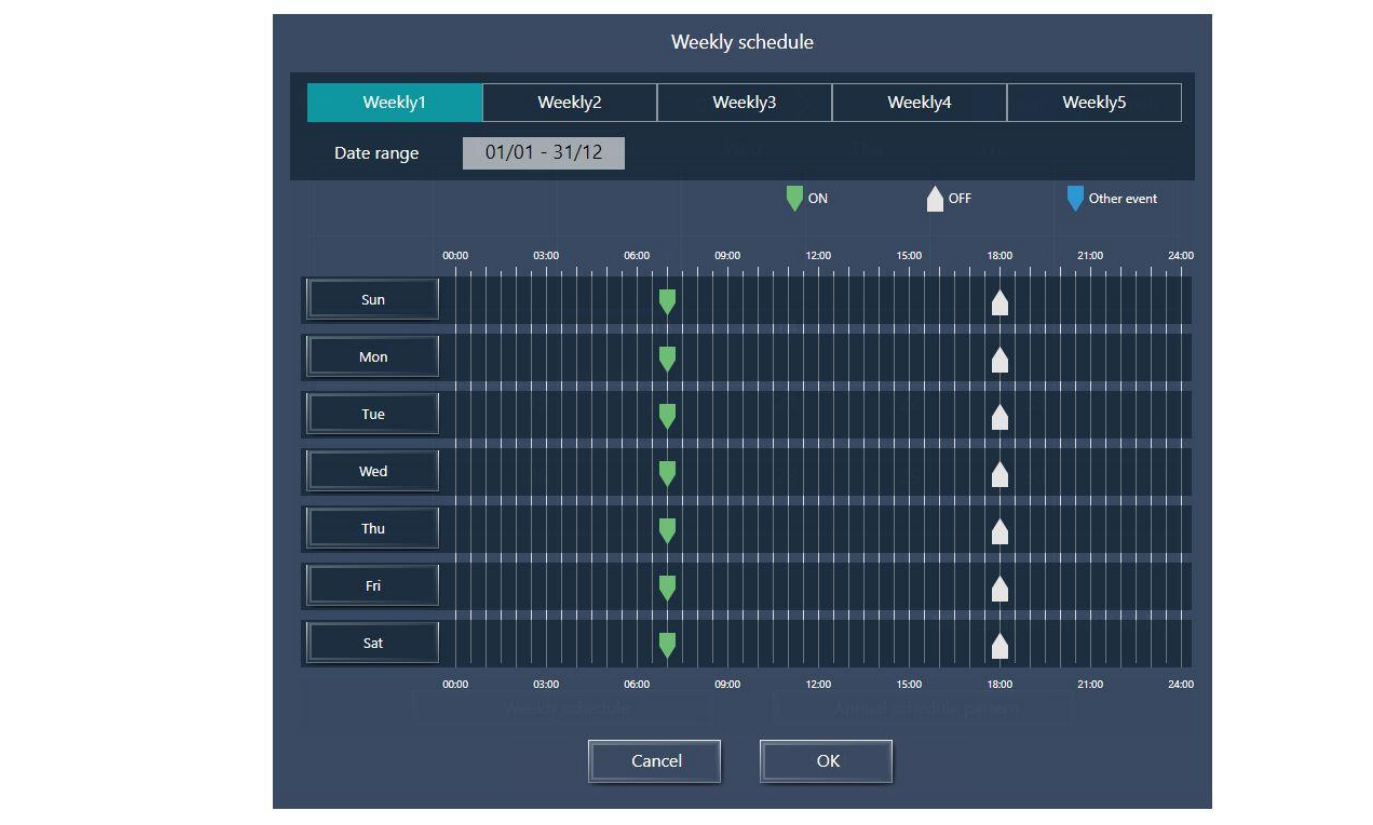

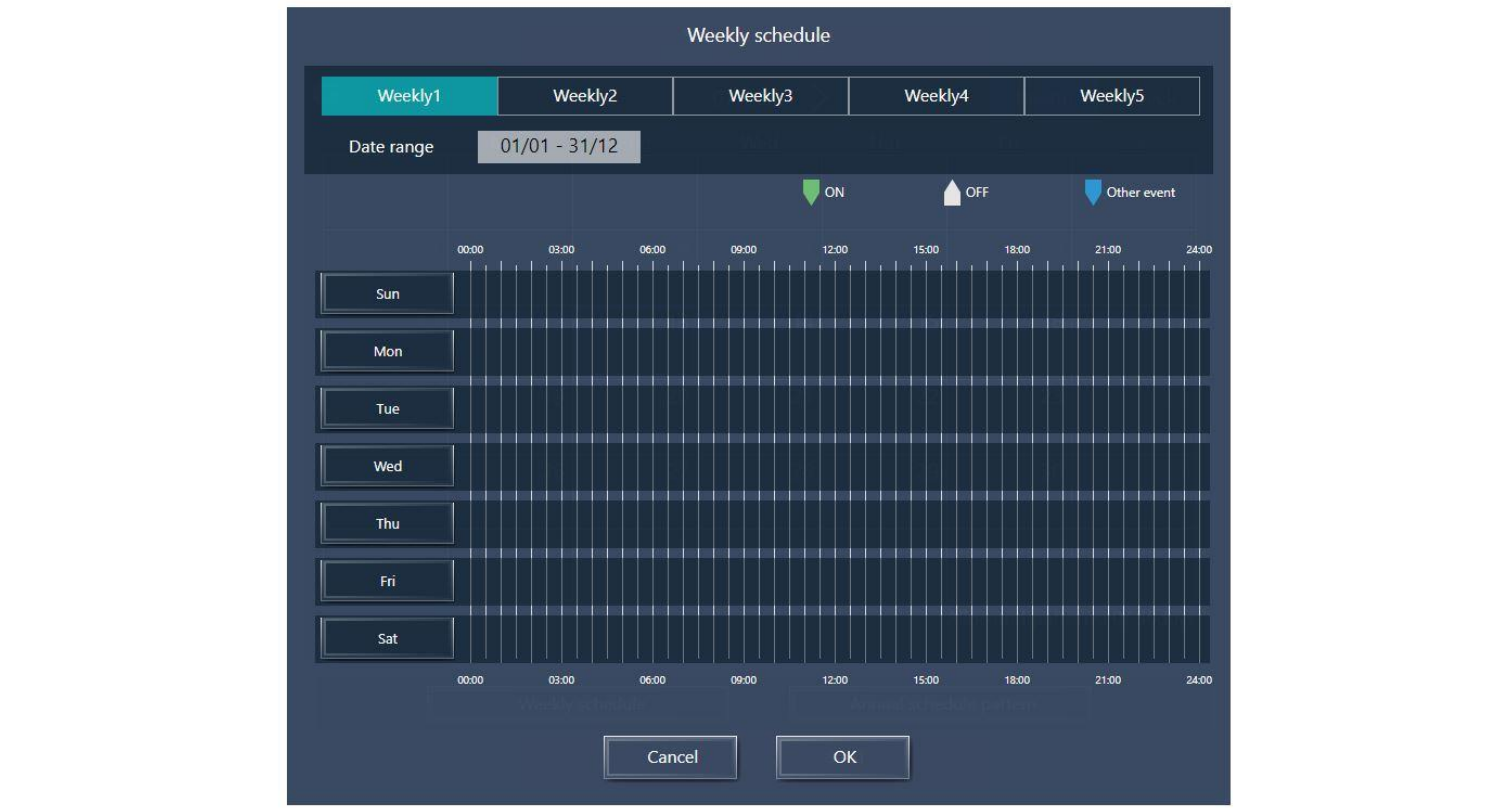

Selecteer Weekly schedule

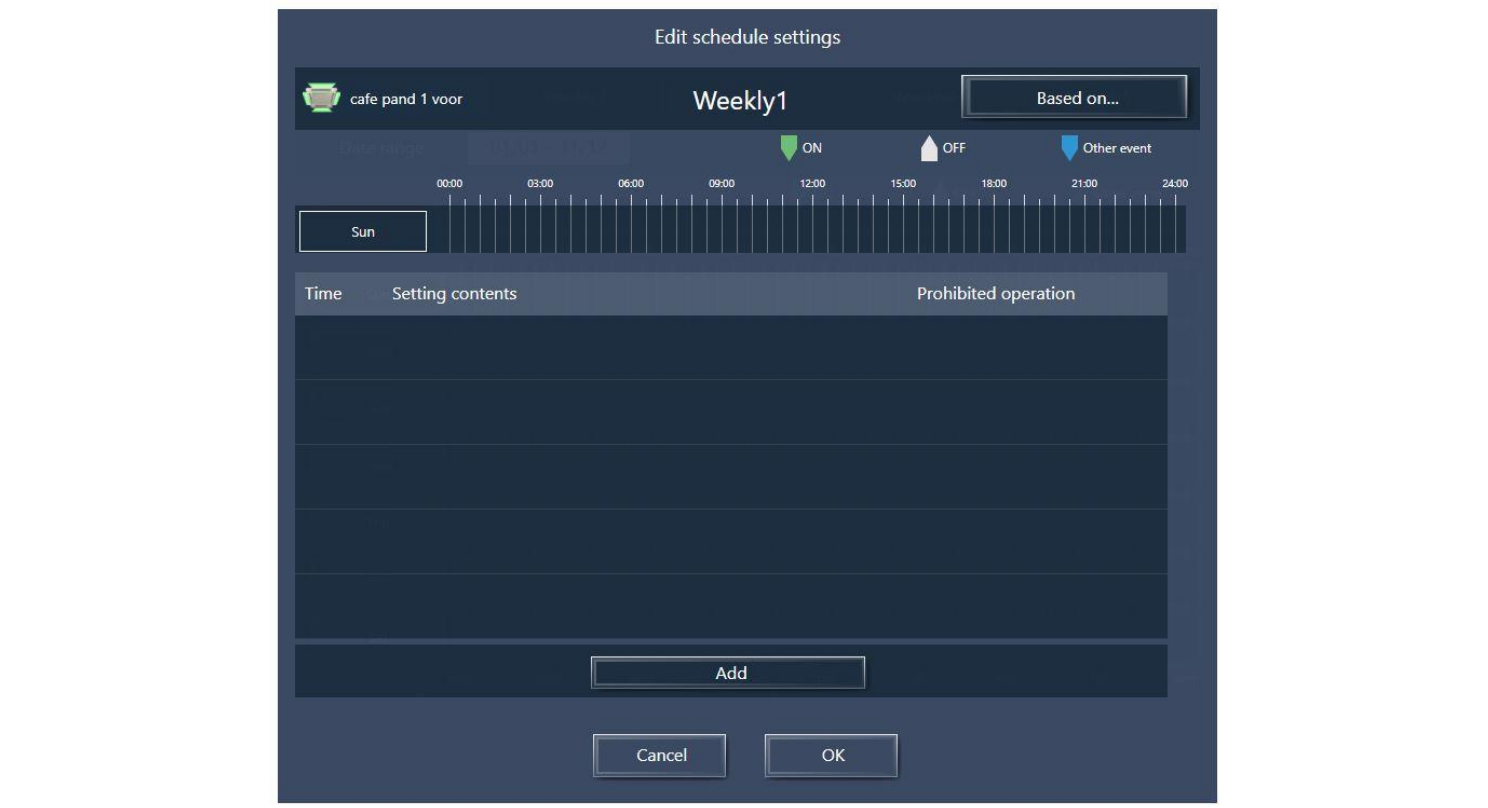

Selecteer de dag (zondag om mee te beginnen)
Klik op Add om een schakel moment toe te voegen

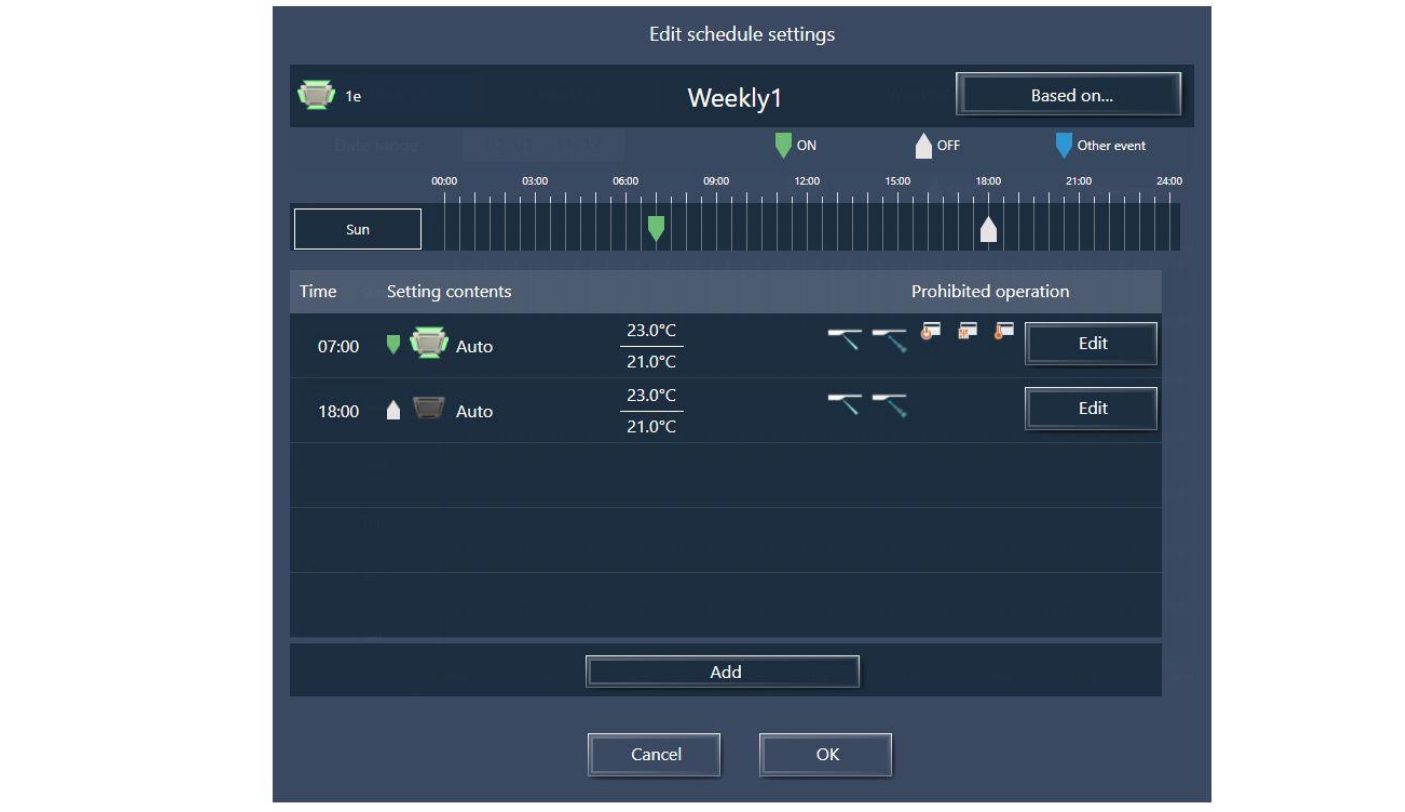

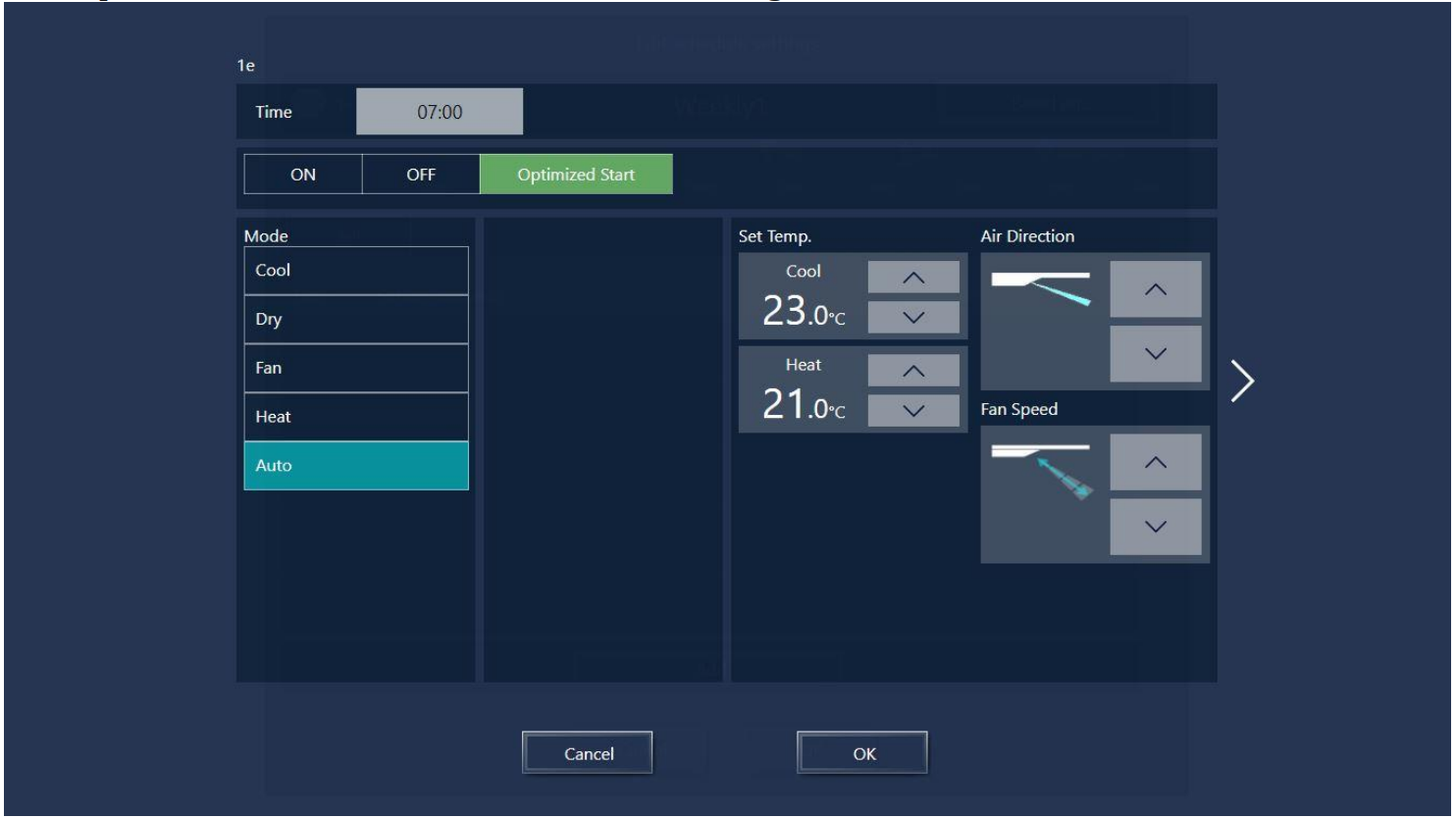

Stel het schakel moment zo volledig mogelijk in en klik op OK

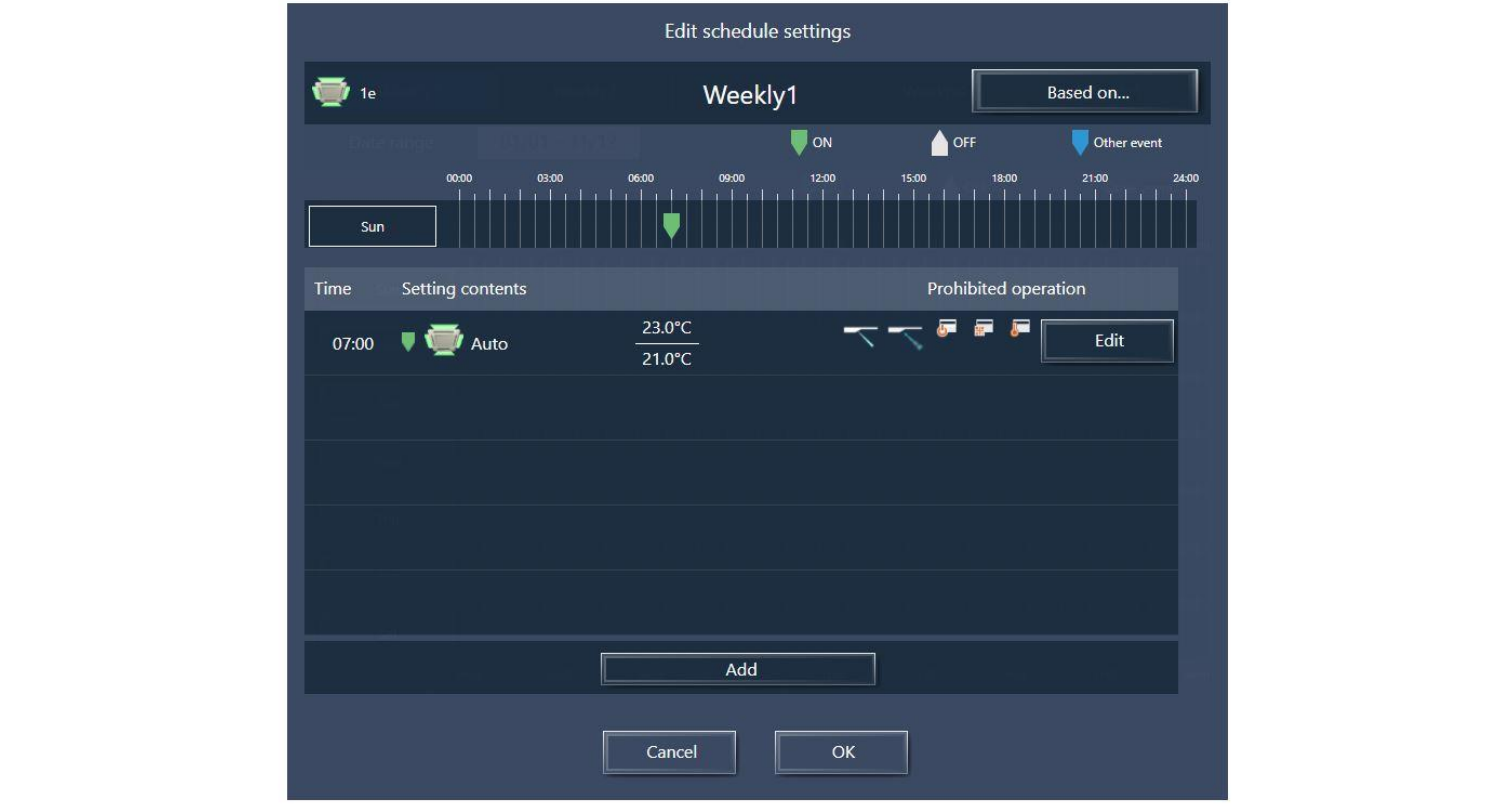

Het ‘aan’ schakel moment is nu aangemaakt voor de gekozen dag klik nogmaals op Add en maak ook een ‘uit’ schakel moment aan.

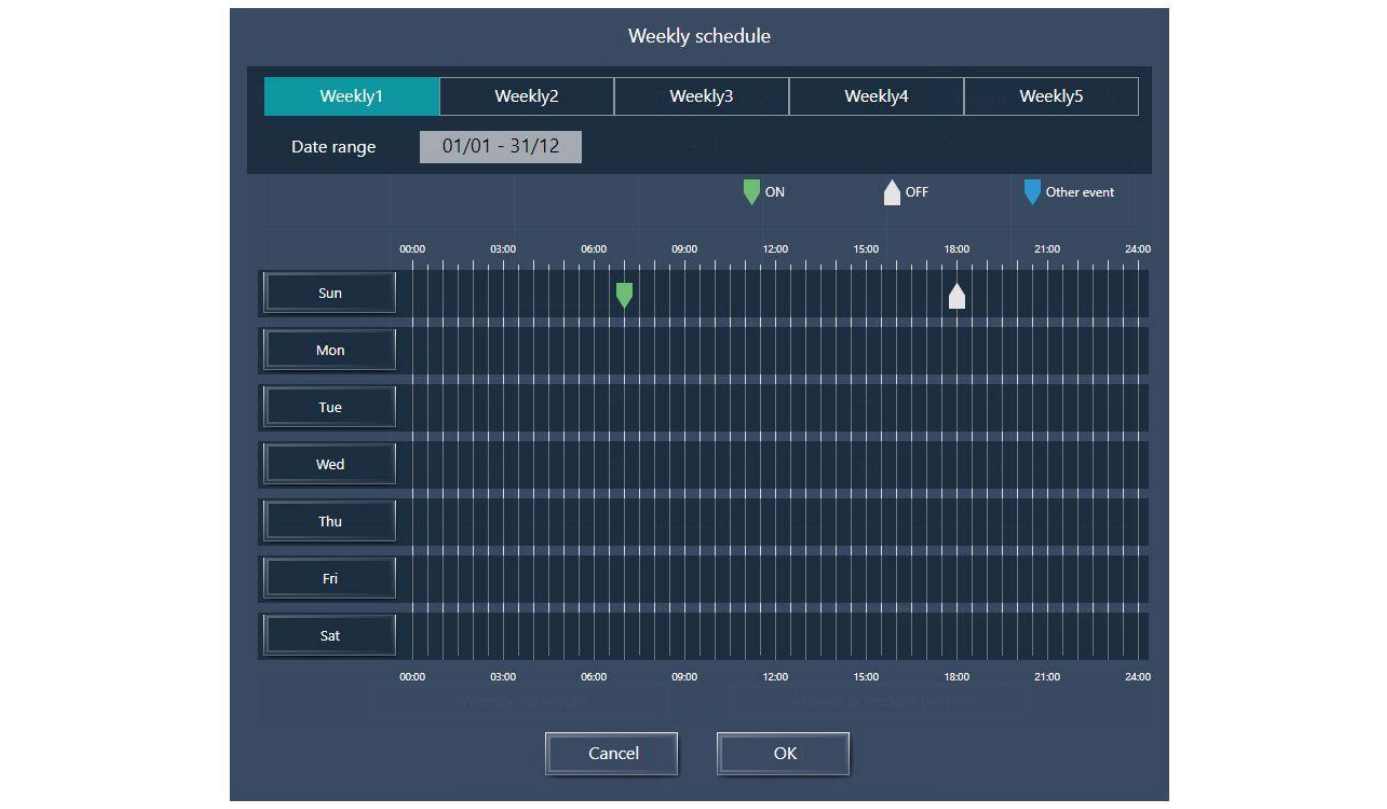

Klik op OK wanneer beide zijn aangemaakt en u heeft nu voor zondag de weekklok ingesteld

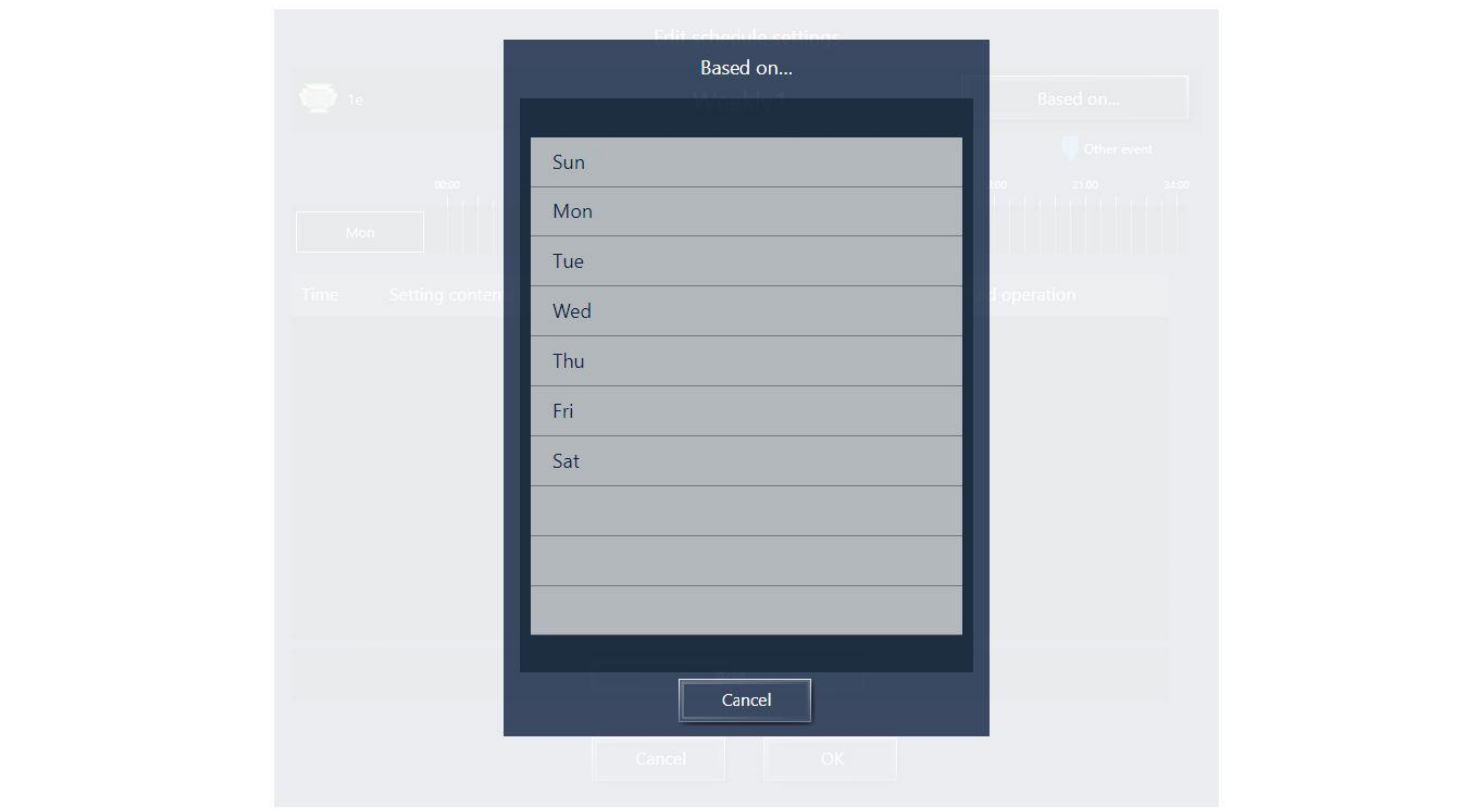

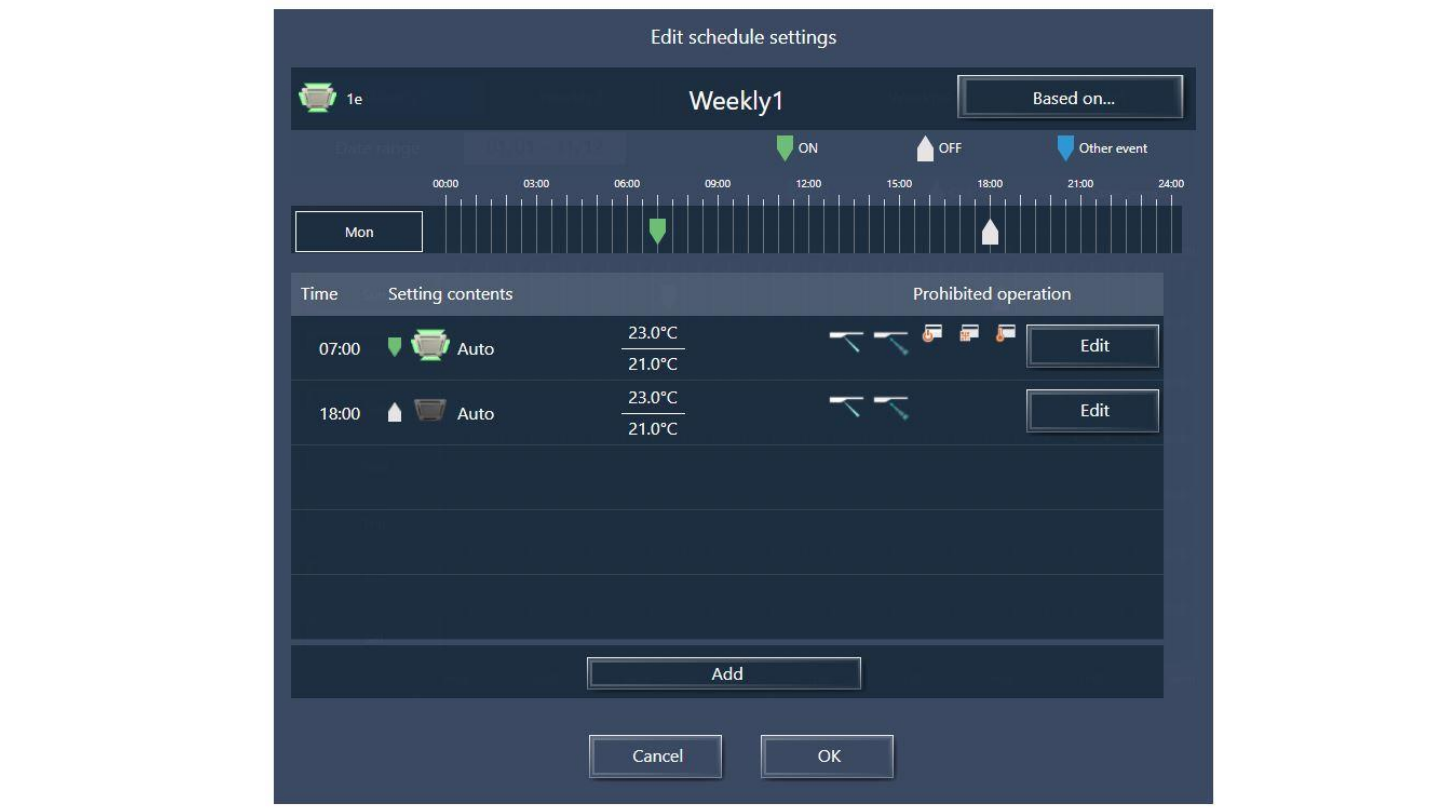

U kunt wanneer u dat wil individuele dagen instellen met verschillende kloktijden en aan en uit schakel momenten, dit mogen er zelfs diverse zijn. Als u op een nieuwe dag klikt kunt u er ook voor kiezen om een andere al ingestelde dag te kopiëren naar de geselecteerde dag. Dat doet u door rechts bovenin te klikken op Based on...
En vervolgens de dag te selecteren
Wanneer alle dagen zijn ingesteld klikt u op OK

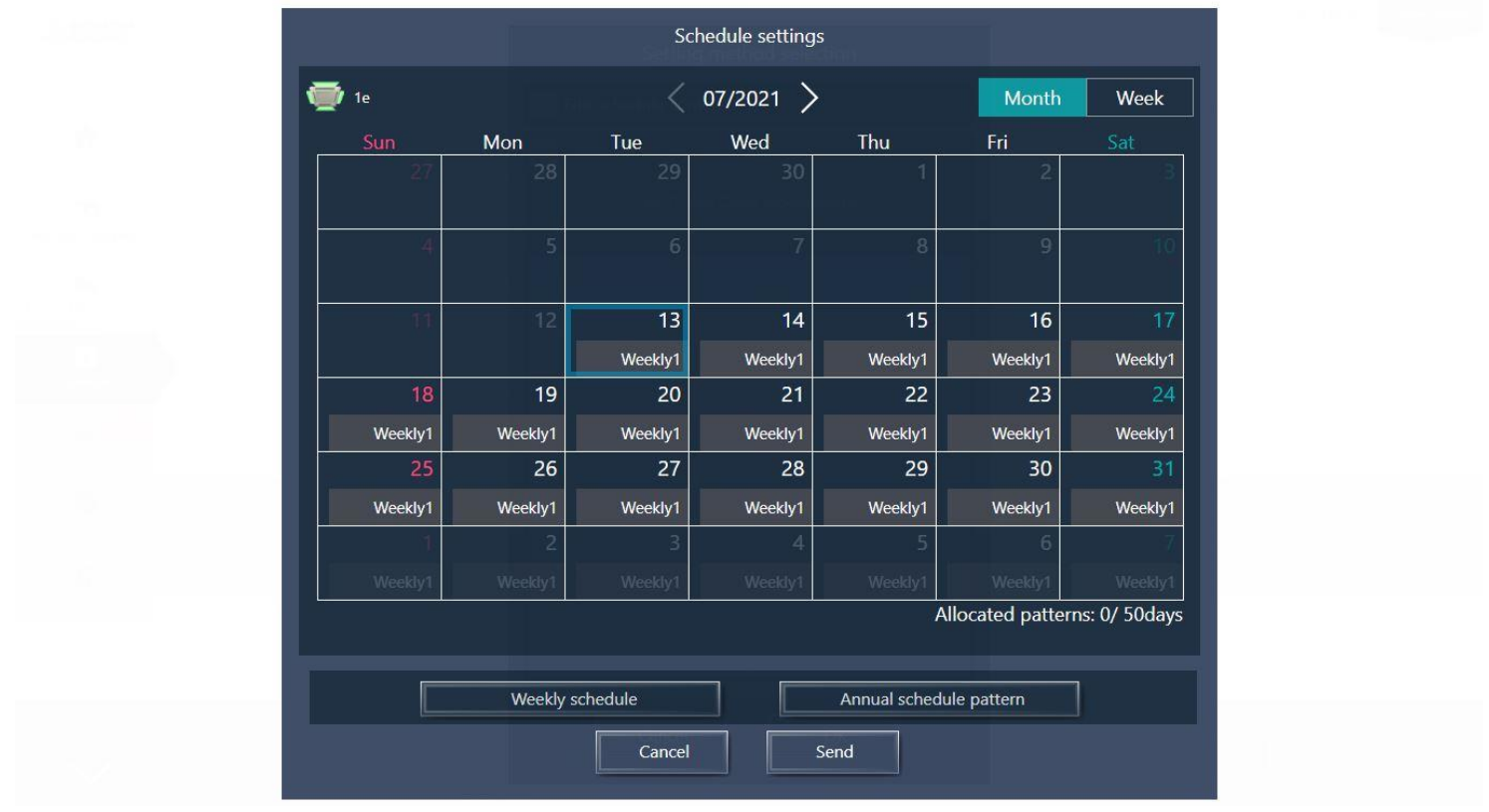

Vervolgens op Send. De ingestelde unit zal daarna de ingestelde weekklok gaan hanteren.
U kan er voor kiezen om elke unit een individuele weekklok te geven of om deze te kopiëren dat doet u door de ingestelde unit in het tabblad Schedule te selecteren. En vervolgens op Copy te klikken links onderin.

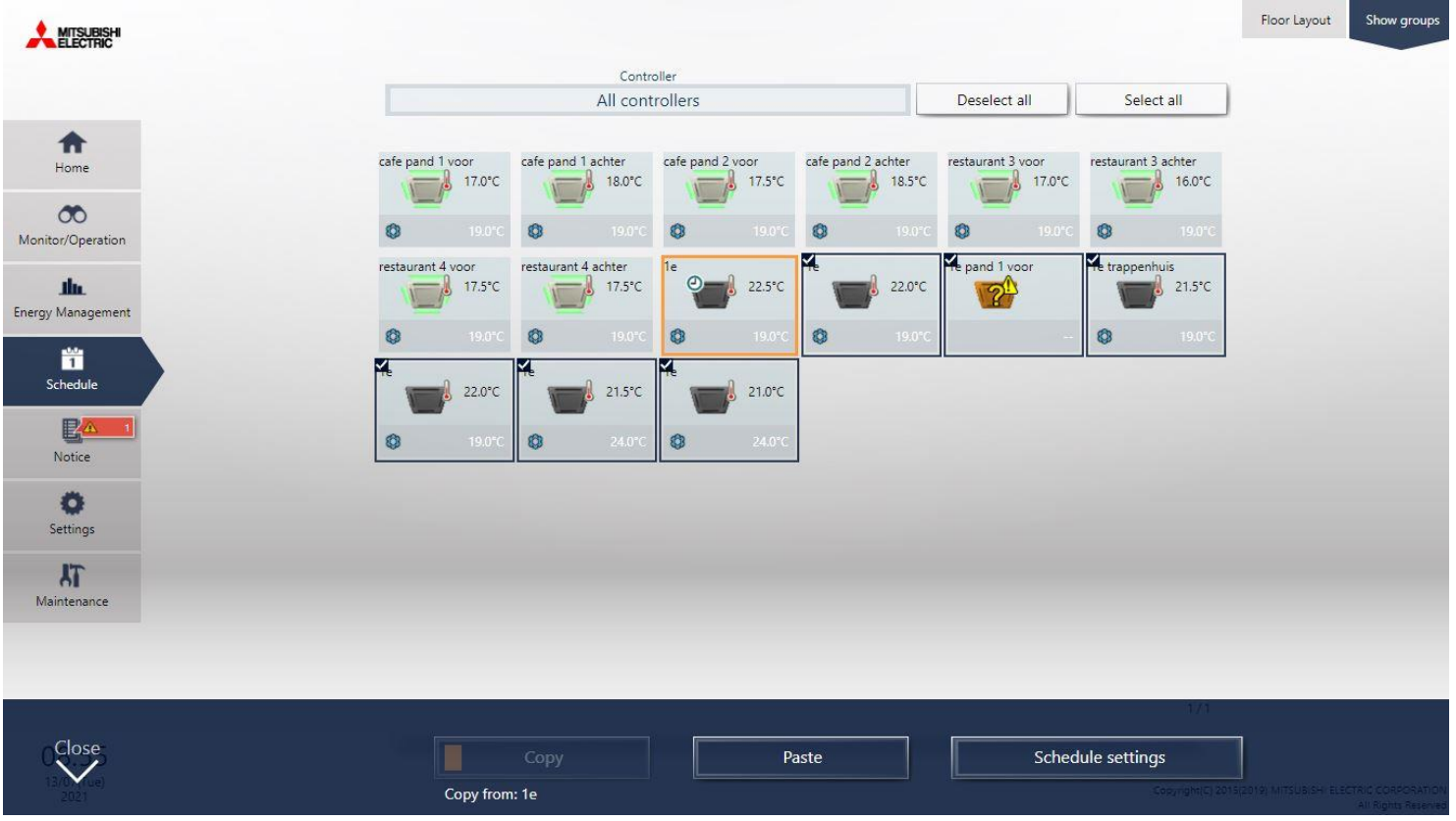

Selecteer vervolgens de gewenste units en klik op paste. Nu heeft u de weekklok gekopieerd naar de geselecteerde units zoals ingesteld bij de eerste.
Stap 4 - Instellingen Hotel zonder gekoppelde kaartlezers
Bij een Hotel zonder gekoppelde kaartlezers kan wordt er vaak gekozen voor een tussen schakeling zodat er geen energie verspilling is tussen het uitchecken en inchecken van nieuwe gasten.
Er wordt dan vaak gekozen om tussen 10:00 uur en 15:00 gebruik te maken van de night setback zoals eerder besproken in hoofdstuk 2. De kloktijden zien er dan als volgt uit:
| Ma t/m Zondag | 15:00 ON Auto 21℃/23℃Ventilatie Automatisch 10:00 OFF |
| Night Setback | van 10:00 uur tot 15:00 uur niet < 17℃en niet > 28℃ |
Stap 5 - Instellingen Hotel met gekoppelde kaartlezers
Bij een Hotel met gekoppelde kaartlezers is er door de installateur interlock control ingesteld dit is een instelling die ingesteld wordt in samenspraak met de Hotellier, er is vaak voor een standaard instelling gekozen die is als volgt:
Kaart in (gast op kamer):
ON Auto 21℃/23℃Ventilatie Automatisch – bediening vrij instelbaar en Mode geblokkeerd.
Kaart uit (gast niet aanwezig):
ON Heat 17℃Ventilatie Automatisch – bediening volledig geblokkeerd. (incl ON/OFF)
Er wordt vaak in samenspraak met de Hotellier ook nog een keuze gemaakt om het minimale en maximaal instelbare setpoint te beperken naar bijv. 19 ℃tot 26 ℃dit om buitensporig instellen van gasten te beperken.
