5103 storing

Oorzaak

Ongewone temperatuur gemeten op gasleiding thermistor TH23 (binnendeel) of TH3 (buitendeel).

Te controleren

Controleer thermistor op weerstandswaarde en op juiste verbinding connector op de printplaat.

TH3 weerstand

PURY/PUHY YNW-A(2)
PURY/PUHY YLM-A
PURY/PUHY YHM-A
PURY/PUHY YJM-A

GradenWeerstand [kΩ]
0°C15 kΩ
10°C9.7 kΩ
20°C6.4 kΩ
25°C5.3 kΩ
30°C4.3 kΩ
40°C3.1 kΩ

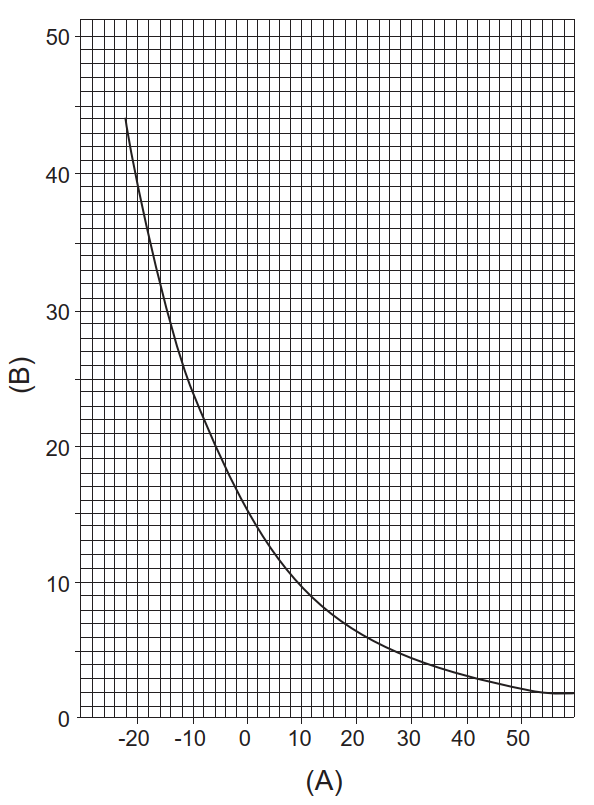

TH23 weerstand

B = weerstand
A = graden
